Кузов (внутри и снаружи)

Перекладина капота в сборе

Место в руководстве: Кузов (внутри и снаружи)
Общая информация — 8Обслуживание — 32Механическая система двигателя — 47Электрическая система двигателя — 17Система контроля выбросов — 10Управление двигателем/топливная система — 32Система сцепления — 11Механическая коробка передач — 11Система DCT (трансмиссия с двойным сцеплением) — 16Карданный вал и ось — 8Подвесная система — 26Рулевая система — 9Сдержанность — 11Тормозная система — 27Кузов (внутри и снаружи) — 119Электрическая система кузова — 98Отопление, вентиляция, кондиционирование — 27
23шагов
~138мин
5/5сложность
Выполнено 0 из 23

Компоненты и расположение компонентов

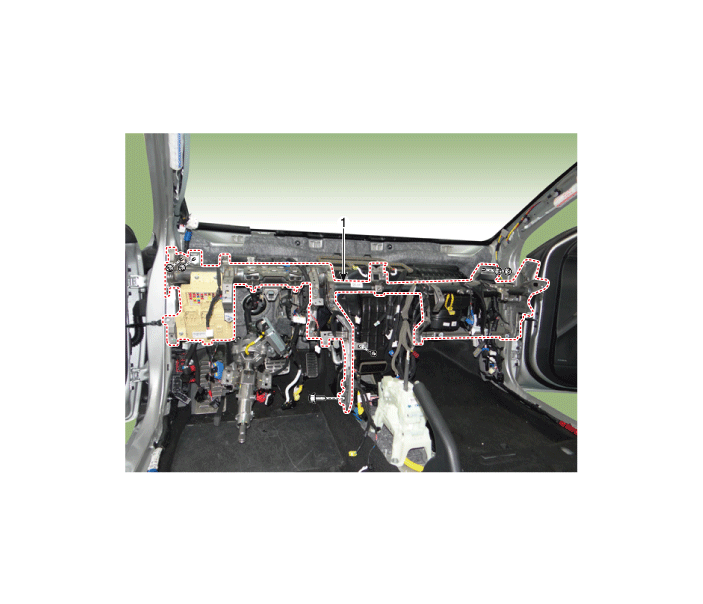

Расположение компонента

1. Перекладина капота в сборе

Процедуры ремонта

Замена

  1. Снимите верхнюю крышку капота.

    (См. «Верхняя крышка кожуха»)

  2. Снимите мотор переднего стеклоочистителя.

    (См. Электрическая система кузова — «Электродвигатель переднего стеклоочистителя»)

  3. Снимите основную подушку безопасности в сборе.

    (См. Аварийную подушку — «Основная аварийная подушка в сборе»)

  4. Вниз по рулевой колонке после ослабления крепежных болтов.

    (См. Система рулевого управления — «Рулевая колонка и вал»)

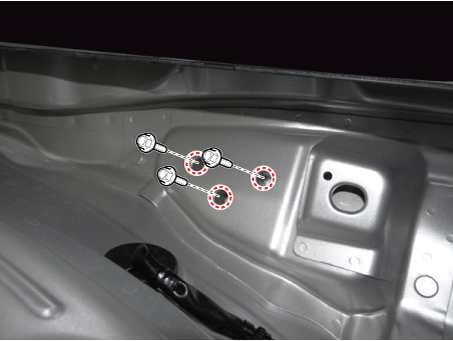

  5. Ослабьте болты крепления поперечины капота.

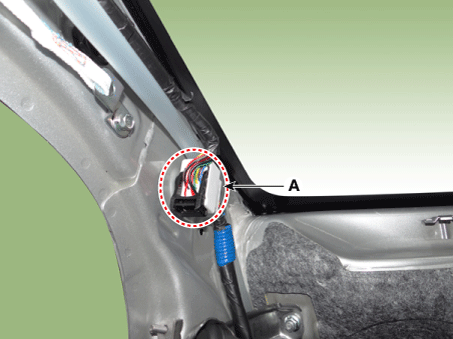

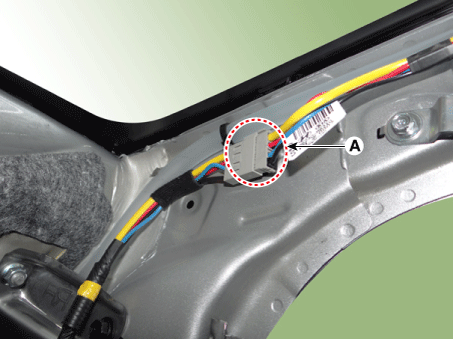

  6. Отсоедините разъем (А) и крепления монтажной проводки в передняя стойка.

    [Драйвер]

    [Пассажирский]

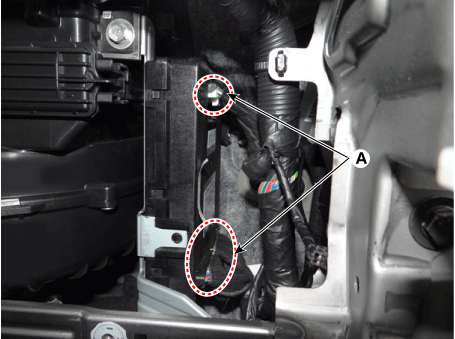

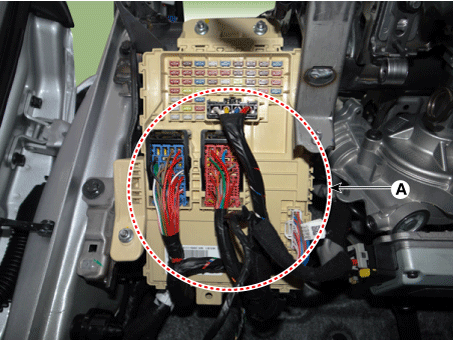

  7. Отсоедините разъемы распределительной коробки в салоне (А).

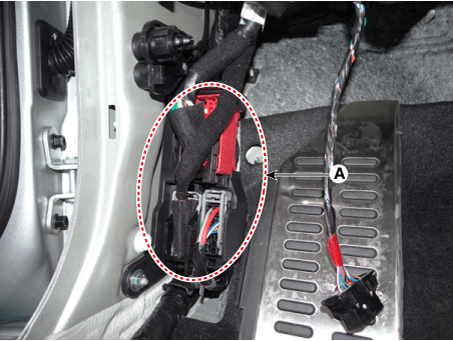

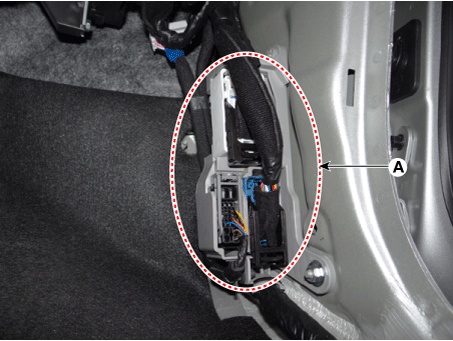

  8. Отсоедините разъемы мультибокса (А).

    [Драйвер]

    [Пассажирский]

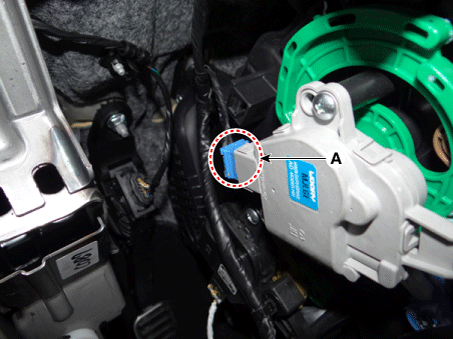

  9. Отсоедините разъем исполнительного механизма режима (А).

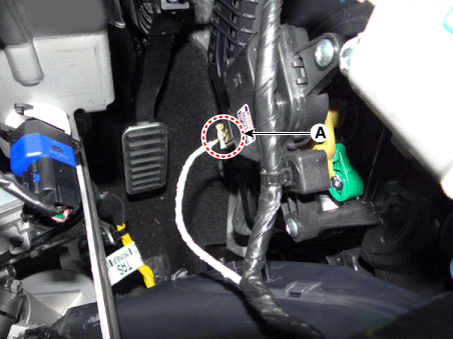

  10. Отсоедините разъем датчика температуры со стороны водителя (А).

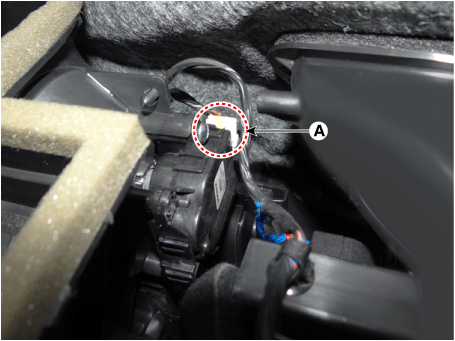

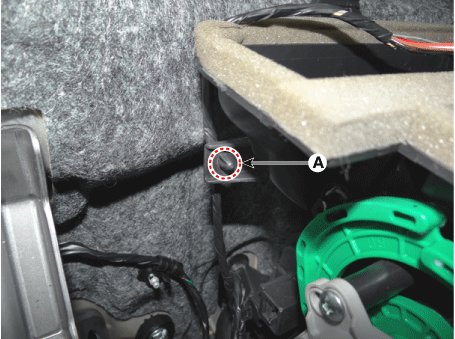

  11. Снимите крепежный зажим проводки фотодатчика (А).

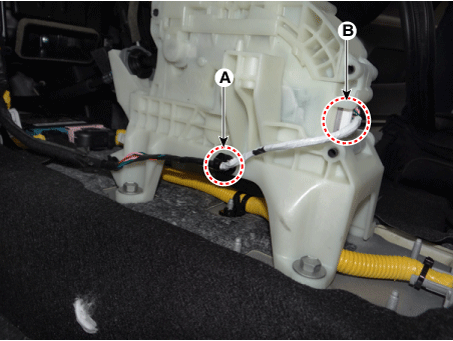

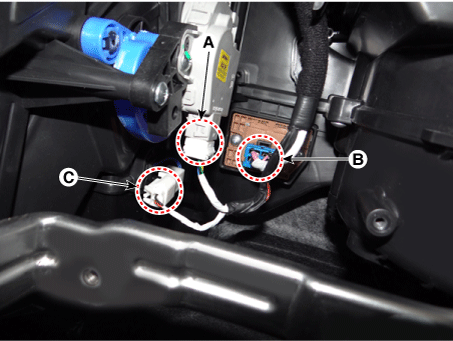

  12. Отсоедините разъем исполнительного устройства температуры со стороны пассажира (A), питание разъем MOSFET (B) и разъем датчика температуры испарителя (C).

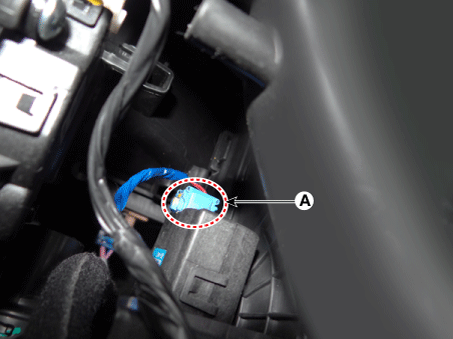

  13. Отсоедините разъем привода системы автоматического предотвращения запотевания (А).

  14. Отсоедините разъем привода впуска (А).

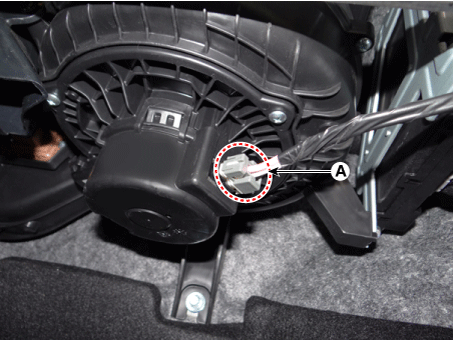

  15. Отсоедините разъем электродвигателя вентилятора (А).

  16. Отсоедините разъем IBU (А).

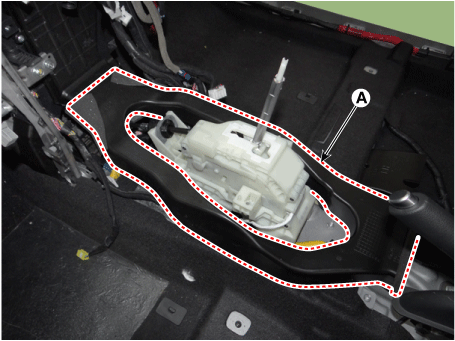

  17. Ослабьте гайку и затем отделите воздуховод центральной консоли (А).

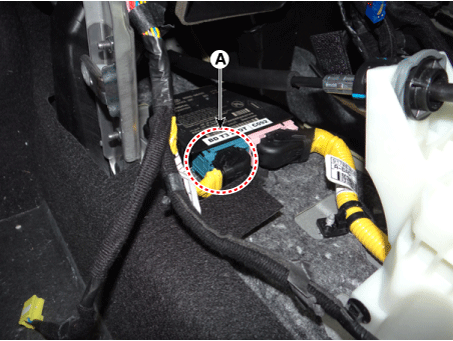

  18. Отсоедините разъем (А) модуля управления подушками безопасности (SRSCM).

  19. Отсоедините разъем электродвигателя вентилятора (А) и монтажный зажим (В).

  20. Снимите колпачки болтов крепления поперечины капота (А).

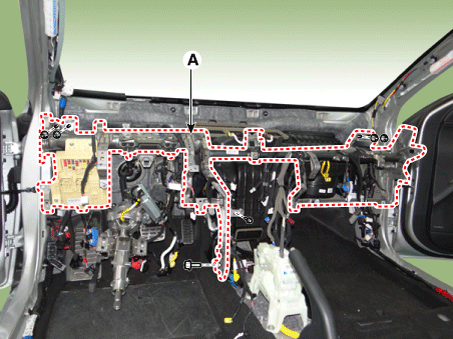

  21. После ослабления болтов и гаек снимите поперечину капота в сборе. (А).

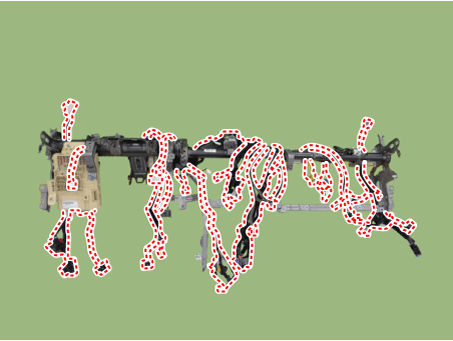

  22. Снимите основной жгут проводов с поперечной балки капота.

  23. Для установки выполните процедуру удаления в обратном порядке.
