Основная аварийная подушка в сборе

Компоненты и расположение компонентов

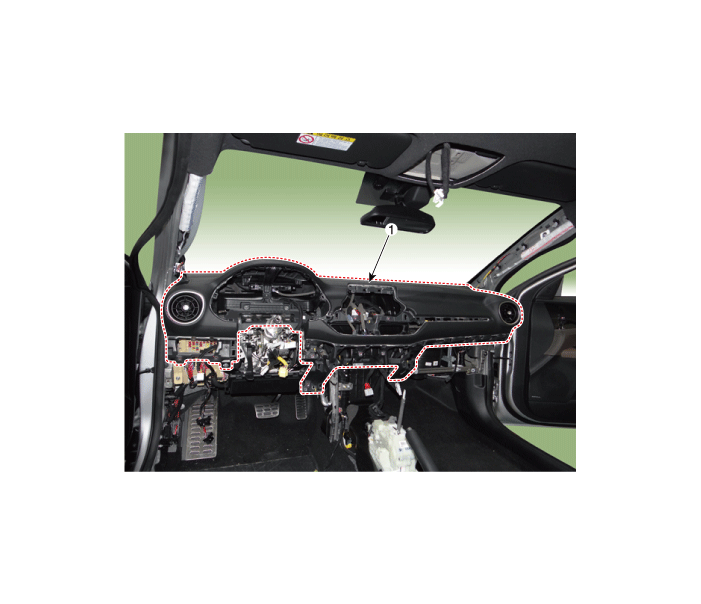

Расположение компонента

Процедуры ремонта

Замена

1. 1

   Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2. 2

   Снимите переднее сиденье в сборе.

   (См. Переднее сиденье — «Переднее сиденье в сборе»)

3. 3

   Снимите нижнюю панель аварийной подушки.

   (См. Crash Pad — «Нижняя панель Crash Pad»)

4. 4

   Снимите лицевую панель кластера.

   (См. Crash Pad — «Приборная панель»)

5. 5

   Снимите нижнюю панель кожуха рулевой колонки.

   (См. Crash Pad — «Панель кожуха рулевой колонки»)

6. 6

   Снимите рулевое колесо.

   (См. Система рулевого управления — «Рулевое колесо»)

7. 7

   Снимите комбинацию приборов.

   (См. Электрическая система кузова — «Комбинация приборов»)

8. 8

   Снимите аудиосистему и головное устройство AVN.

   (См. Электрическая система кузова — «Аудиоблок»)

9. 9

   Снимите облицовку передней стойки.

   (См. Отделка салона — «Отделка передней стойки»)

10. 10

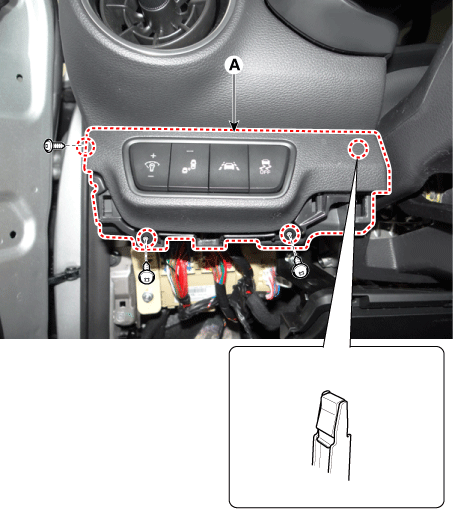

    Ослабьте крепежные винты и снимите боковой переключатель аварийной подушки (А).



11. 11

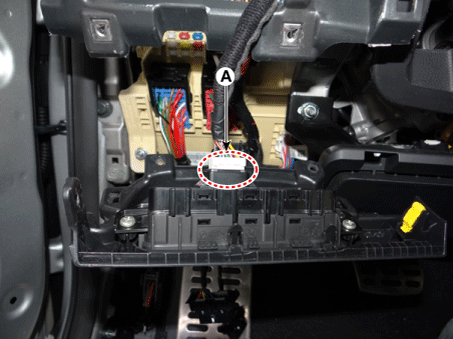

    Отсоедините разъем бокового переключателя аварийной подушки (А).



12. 12

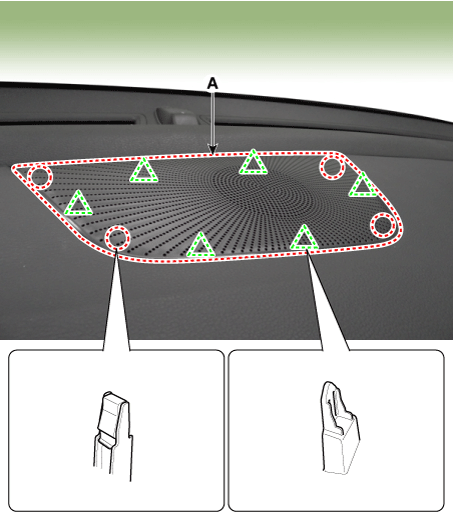

    С помощью отвертки или съемника снимите решетку центрального динамика (А).



13. 13

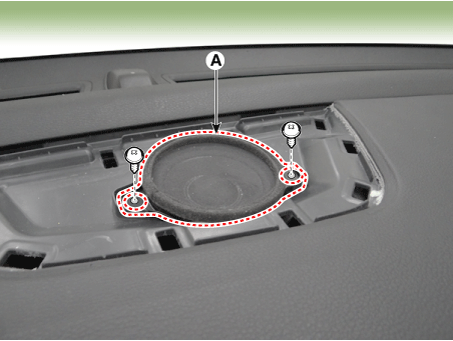

    Ослабьте крепежные винты и снимите центральный динамик (A).



14. 14

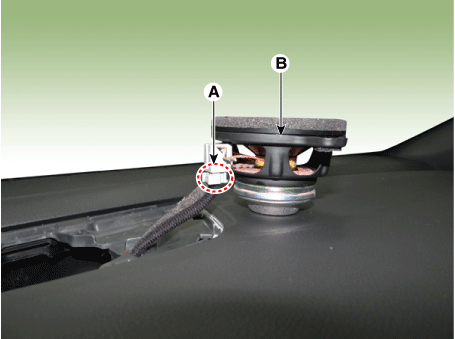

    Отсоедините разъем (А) и снимите центральный динамик (В).



15. 15

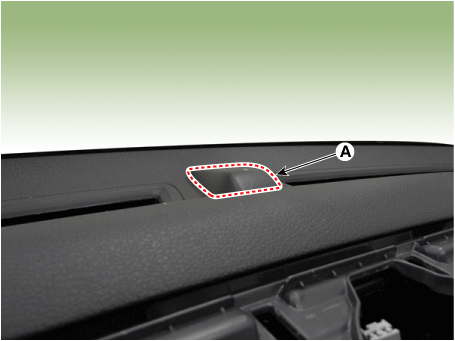

    С помощью отвертки или съемника снимите защитную лампу (А).



16. 16

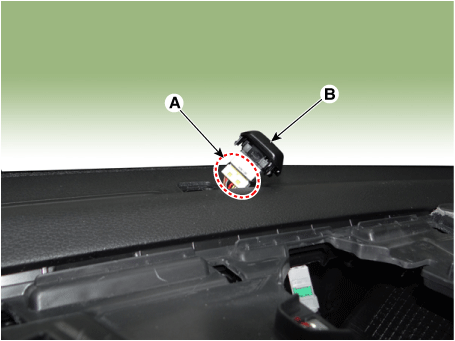

    Отсоедините разъем (А) и снимите сигнальную лампу (В).



17. 17

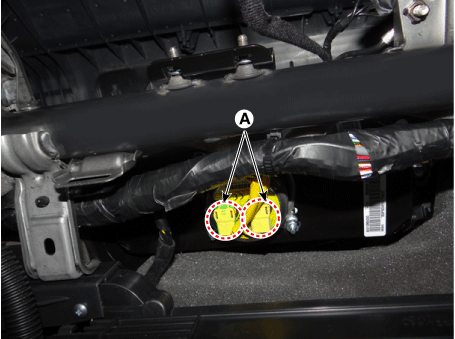

    Отсоедините разъемы подушки безопасности пассажира (А).



18. 18

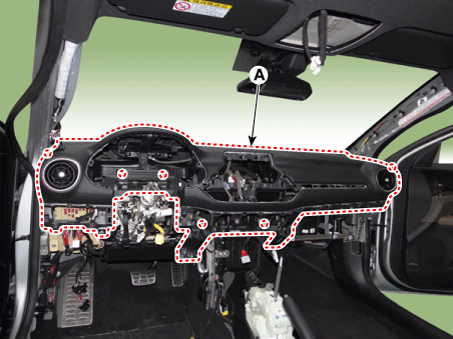

    Ослабьте крепежные болты и гайки и снимите основной блок подушки безопасности. (А).



19. 19

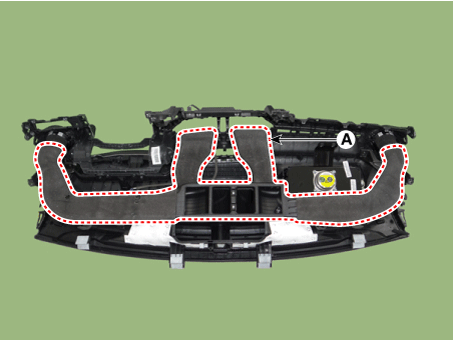

    Ослабьте крепежные винты, снимите разъем отопителя и воздуховода. (А).



20. 20

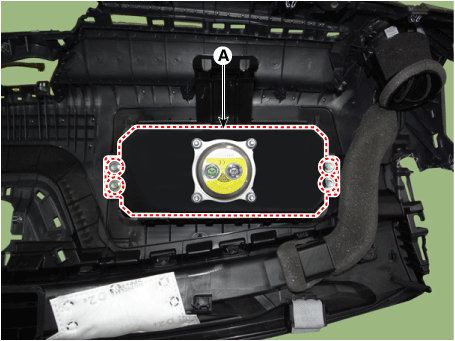

    Ослабьте болты крепления и снимите подушку безопасности пассажира (А).



21. 21

    Для установки выполните процедуру удаления в обратном порядке.
