Kia Forte: Crash Pad / Нижняя панель Crash Pad

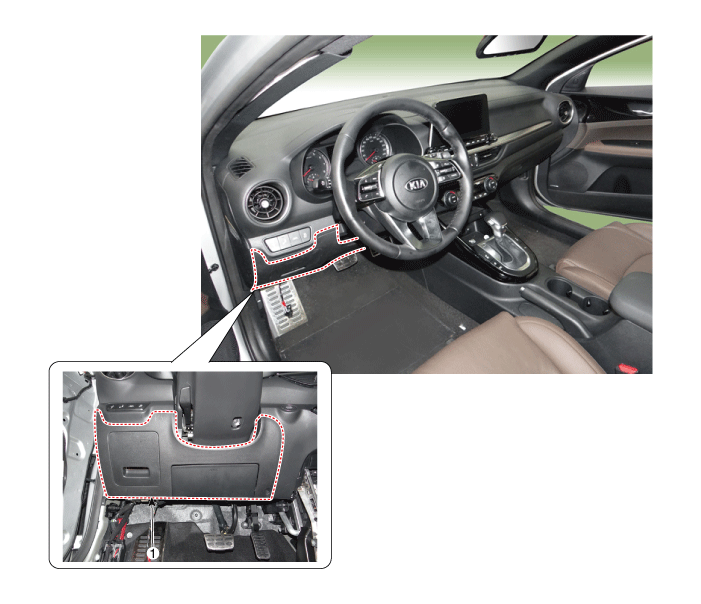

Компоненты и расположение компонентов
1. Нижняя панель аварийного щитка
|
|
Процедуры ремонта
|
Наденьте перчатки, чтобы не поранить руки.
|
|
•
|
При удалении плоской отверткой или съемником оберните
защитная лента вокруг инструментов для предотвращения повреждения компонентов.
|
|
•
|
Используйте инструмент для снятия пластиковой панели, чтобы удалить элементы внутренней отделки.
не портя поверхность.
|
|
•
|
Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.
|
|
|
1.
|
Снимите боковую отделку капота.
(См. Отделка салона — «Боковая отделка капота»)
|
|
2.
|

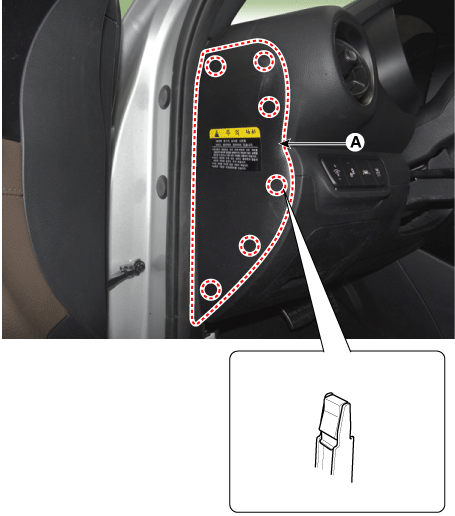

С помощью отвертки или съемника снимите боковую крышку подушки безопасности [LH].
(А).
|
|
3.
|

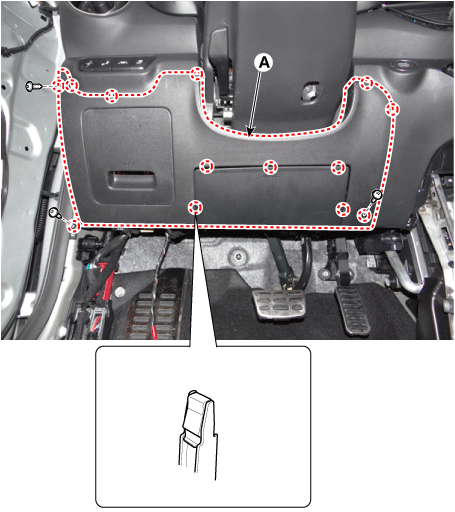

Ослабьте крепежные винты и снимите нижнюю панель аварийного щитка (А).
|
|
4.
|

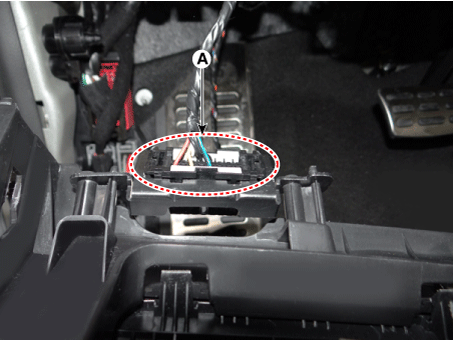

Отсоедините диагностический разъем (А).
|
|
5.
|
Для установки выполните процедуру удаления в обратном порядке.
|
•
|
Убедитесь, что разъем подключен правильно.
|
|
•
|
Замените все поврежденные зажимы (или фиксаторы штифтового типа).
|
|
|
