Kia Forte: Crash Pad / Панель кожуха рулевой колонки

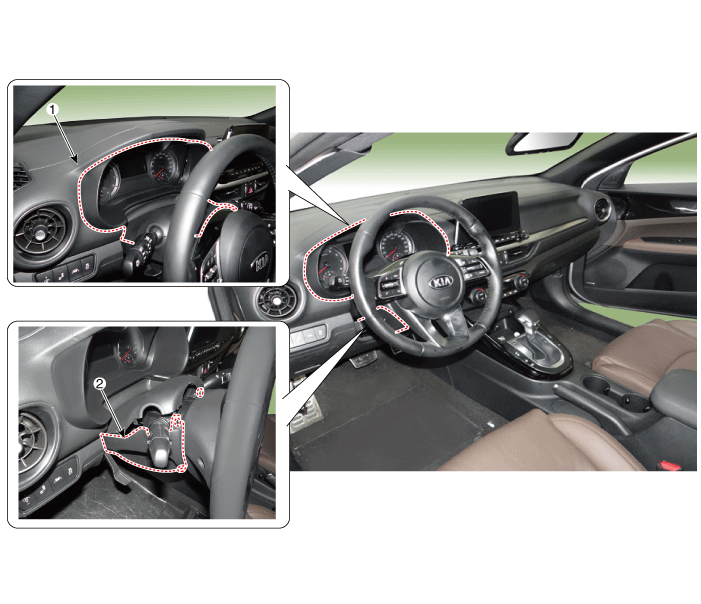

Компоненты и расположение компонентов
1. Нижний кожух рулевой колонки
панель
|
2. Верхний кожух рулевой колонки
панель
|
Процедуры ремонта
[Нижняя панель кожуха рулевой колонки]
|
Наденьте перчатки, чтобы не поранить руки.
|
|
•
|
При удалении плоской отверткой или съемником оберните
защитная лента вокруг инструментов для предотвращения повреждения компонентов.
|
|
•
|
Используйте инструмент для снятия пластиковой панели, чтобы удалить элементы внутренней отделки.
не портя поверхность.
|
|
•
|
Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.
|
|
|
1.
|

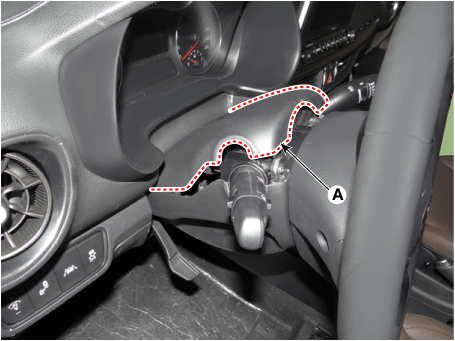

С помощью съемника слегка отделите верхнюю панель кожуха рулевой колонки.
(А).
|
|
2.
|

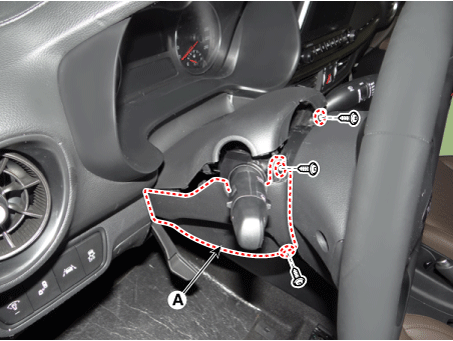

Ослабьте крепежные винты, повернув руль влево
вправо и снимите нижнюю панель кожуха рулевой колонки (А).
|
|
3.
|
Для установки выполните процедуру удаления в обратном порядке.
|
Замените все поврежденные зажимы (или фиксаторы штифтового типа).
|
|
[Верхняя панель кожуха рулевой колонки]
|
Наденьте перчатки, чтобы не поранить руки.
|
|
•
|
При удалении плоской отверткой или съемником оберните
защитная лента вокруг инструментов для предотвращения повреждения компонентов.
|
|
•
|
Используйте инструмент для снятия пластиковой панели, чтобы удалить элементы внутренней отделки.
не портя поверхность.
|
|
•
|
Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.
|
|
|
1.
|

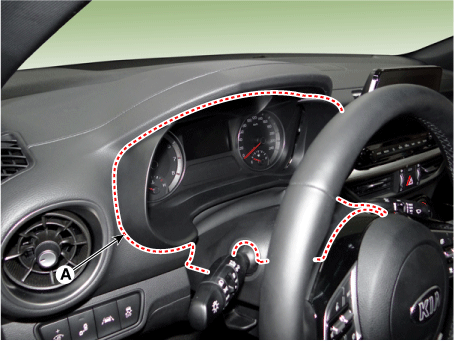

С помощью отвертки или съемника снимите переднюю панель комбинации приборов (А).
|
|
2.
|
Для установки выполните процедуру удаления в обратном порядке.
|
Замените все поврежденные зажимы (или фиксаторы штифтового типа).
|
|
