Глушитель

Процедуры ремонта

Удаление

Передний глушитель

1. 1

   Отсоедините отрицательную клемму аккумуляторной батареи.

2. 2

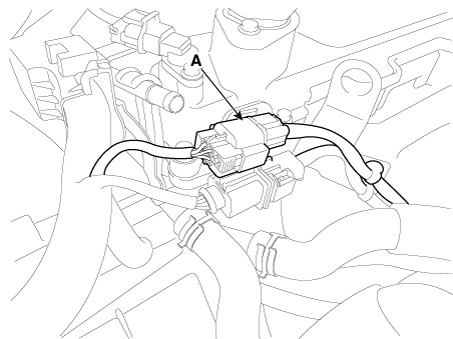

   Отсоедините разъем заднего кислородного датчика (А).



3. 3

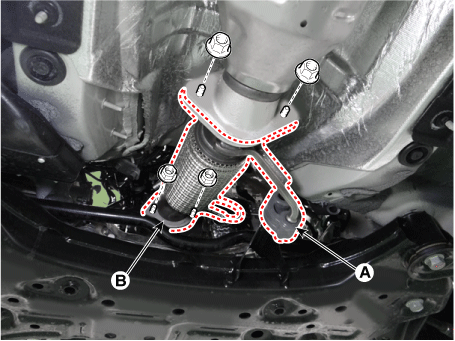

   Снимите подвеску переднего глушителя (А).

4. 4

   Снимите передний глушитель (В).

   Момент затяжки : 39,2–59 Н·м



Каталитический нейтрализатор и центральный глушитель

1. 1

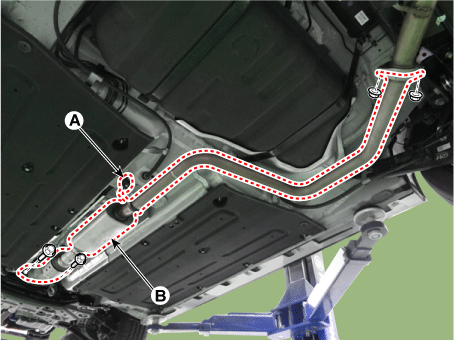

   Отсоедините резиновую подвеску (А) от каталитического нейтрализатора и центрального глушителя.

2. 2

   Снимите каталитический нейтрализатор и центральный глушитель (B).



3. 3

   Установите в порядке, обратном снятию.

Задний глушитель

1. 1

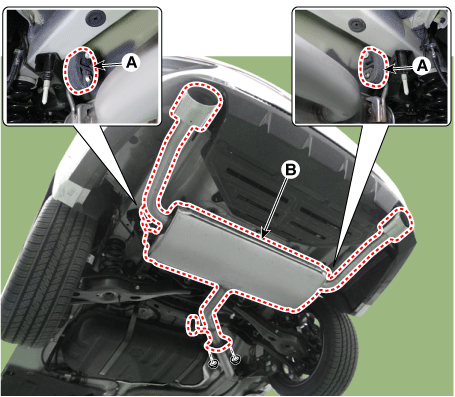

   Отсоедините резиновую подвеску (А) от заднего глушителя.

2. 2

   Снимите задний глушитель (В).



3. 3

   Установите в порядке, обратном снятию.

Процедура замены центрального глушителя с помощью хомута

По гарантии: Замените центральный глушитель в сборе.

Гарантия не распространяется: можно заменить центральный глушитель в соответствии с процедурой. ниже.

1. 1

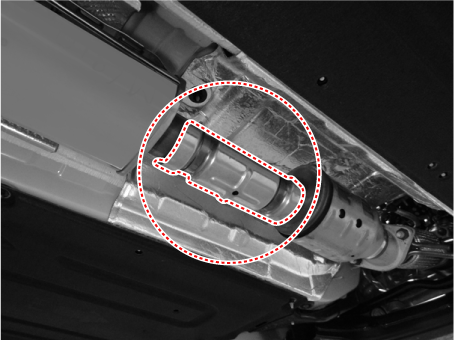

   Убедитесь, что зажимная часть центрального узла глушителя не повреждена. или деформируется. Если глушитель слишком корродирован, чтобы его можно было зажать, замените центральную часть. глушитель в сборе.



2. 2

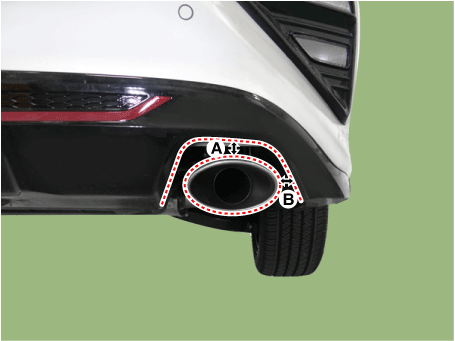

   Запишите зазор (A, B) между выхлопной трубой (или обшивкой хвоста) и задней частью. бампер.



3. 3

   Отсоедините резиновую подвеску (А) от каталитического нейтрализатора и центрального глушителя.

4. 4

   Снимите каталитический нейтрализатор и центральный глушитель (B).



5. 5

   Снимите термозащитный кожух (А).



6. 6

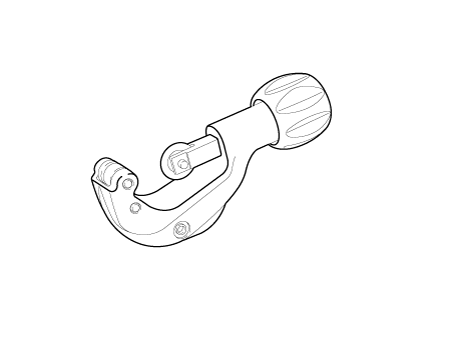

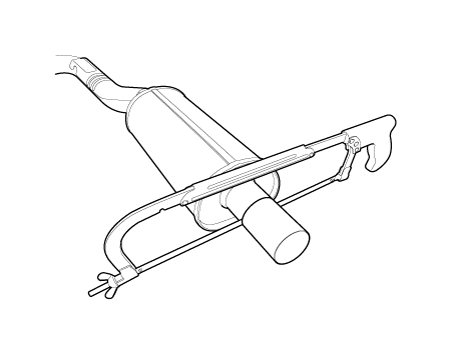

   Отрежьте центральный глушитель, как указано ниже.

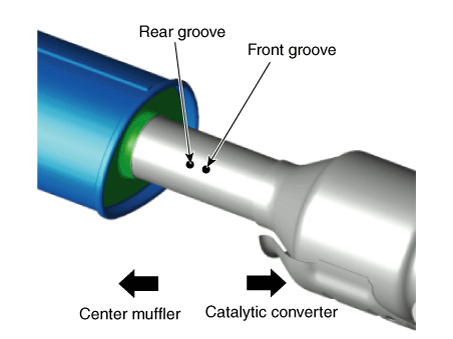

   • Вырежьте переднюю канавку глушителя.



   [Замена глушителя]

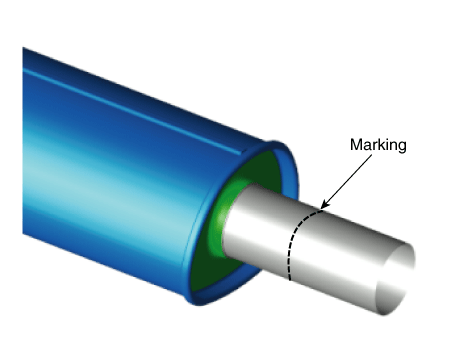

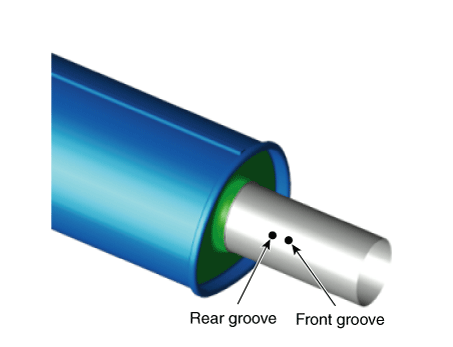

   • Вырежьте заднюю канавку сменного глушителя.



7. 7

   Установите центральный глушитель.

   1. Установите каталитический нейтрализатор (А) и центральный глушитель (В). для замены, слегка затянув гайки, а не полностью.

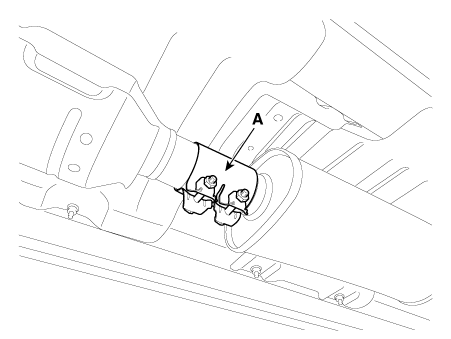

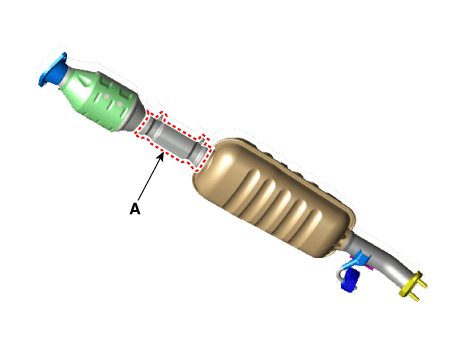

   2. Поместите хомут (А) между режущей частью каждой трубы и затяните зажим слегка, не полностью.



   3. Затяните каталитический нейтрализатор и центральный глушитель с указанным моментом.

      Момент затяжки : 39,2–59 Н·м

   4. Сравните зазор между выхлопной трубой (или хвостовой частью) и задний бампер с записью замеров перед снятием центра глушитель в сборе.

   5. Не затягивайте хомут одновременно. Затяните зажимные гайки, чтобы заданный крутящий момент, по оборотам.

      Момент затяжки : 17,6–24 Н·м
