Впускной коллектор

Компоненты и расположение компонентов

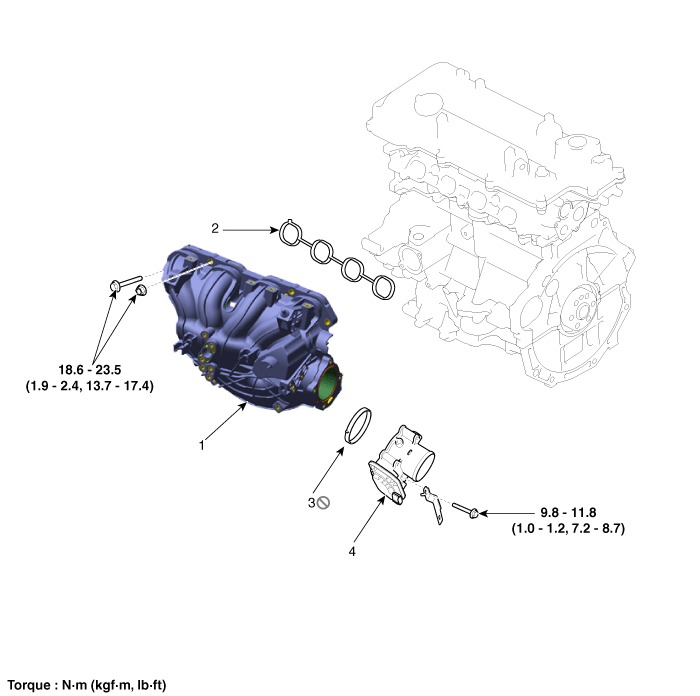

Компоненты

Процедуры ремонта

Снятие и установка

1. 1

   Снимите кожух двигателя.

   (См. Двигатель и трансмиссия в сборе — «Крышка двигателя»)

2. 2

   Снимите крышку машинного отделения.

   (См. Двигатель и трансмиссия в сборе — «Под крышкой моторного отсека»)

3. 3

   Слейте охлаждающую жидкость.

   (См. Система охлаждения — «Охлаждающая жидкость»)

4. 4

   Отсоедините отрицательную клемму аккумуляторной батареи.

5. 5

   Снимите воздушный фильтр в сборе.

   (См. Система впуска и выпуска — «Воздухоочиститель»)

6. 6

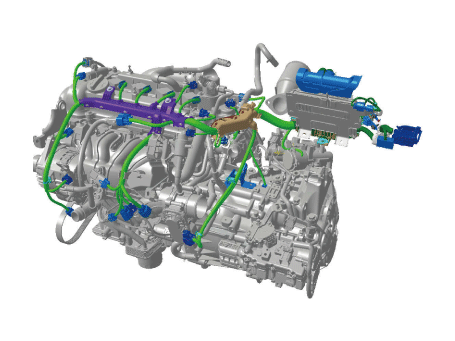

   Отсоедините разъем проводки двигателя и зажим жгута проводов и отсоедините проводка от впускного коллектора.



7. 7

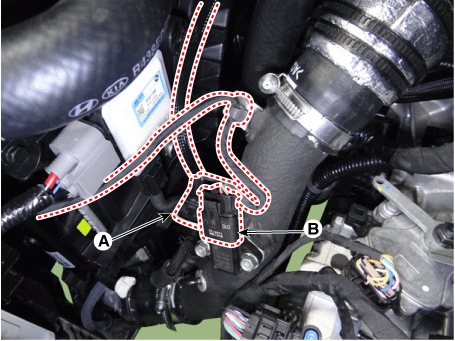

   Отсоедините разъем электромагнитного клапана RCV (A) и давление наддува. разъем датчика (BPS) (B).



8. 8

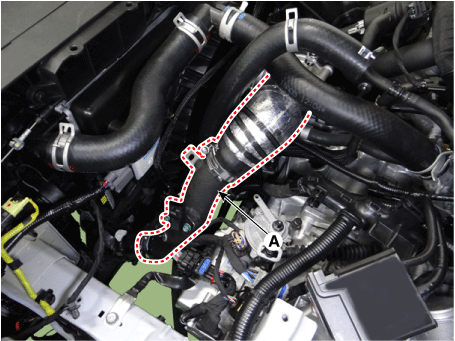

   Отсоедините выпускной шланг промежуточного охладителя (А).



9. 9

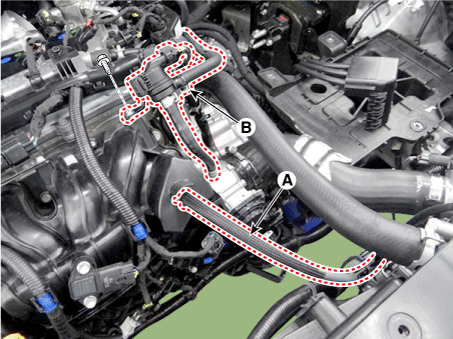

   Отсоедините шланг электромагнитного клапана RCV (A), а затем снимите продувочный управляющий электромагнитный клапан (PCSV) (B).



10. 10

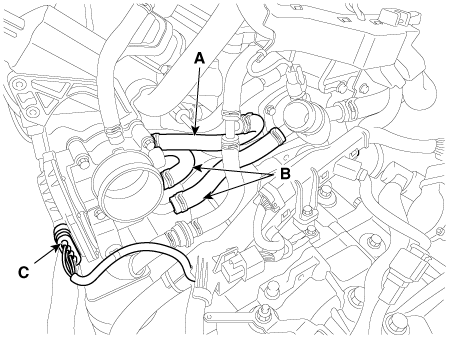

    Отсоедините вакуумный шланг (А), шланги охлаждающей жидкости корпуса дроссельной заслонки (В) и разъем (C) модуля управления дроссельной заслонкой (ETC),



11. 11

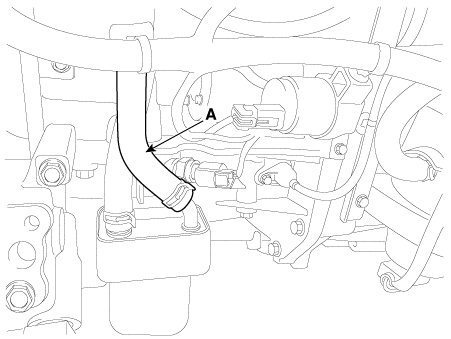

    Отсоедините шланг масляного радиатора (А).



12. 12

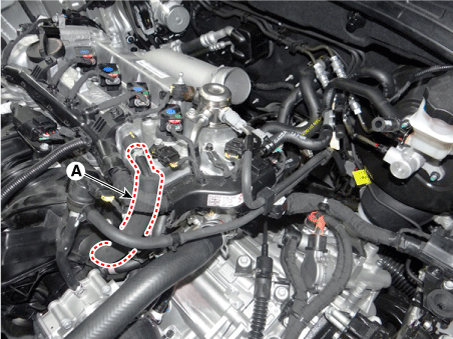

    Отсоедините шланг принудительной вентиляции картера (PCV) (А).



13. 13

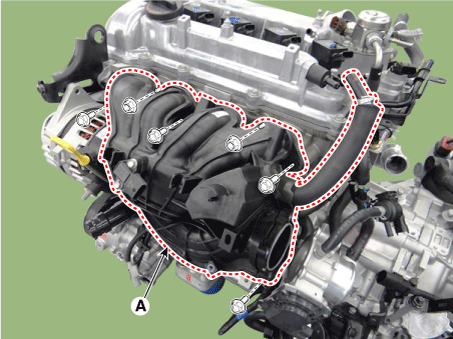

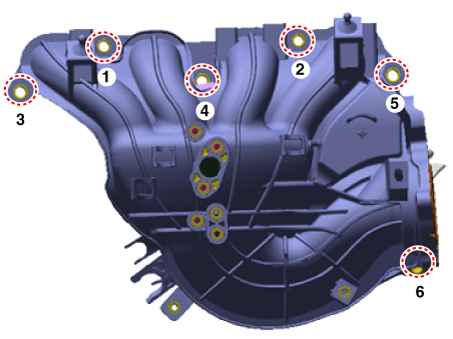

    Снимите впускной коллектор (А) с прокладкой.

    Момент затяжки : 18,6–24 Н·м



14. 14

    Установите в порядке, обратном снятию.
