Фотодатчик

Описание и работа

Описание

Фотодатчик расположен в центре форсунок оттайки.

Фотодатчик содержит фотогальванический (чувствительный к солнечному свету) диод. Солнечная излучение, полученное его светоприемной частью, создает электродвижущую силу пропорционально количеству полученного излучения, которое передается на автоматический модуль контроля температуры, чтобы была выполнена компенсация солнечного излучения.

Процедуры ремонта

осмотр

1. 1

   Включите зажигание.

2. 2

   Подключить ГДС.

3. 3

   Направьте интенсивный свет на фотодатчик с помощью лампы и проверьте изменение выходного напряжения.

4. 4

   Напряжение будет повышаться при более интенсивном освещении и уменьшаться при более низком интенсивный свет.

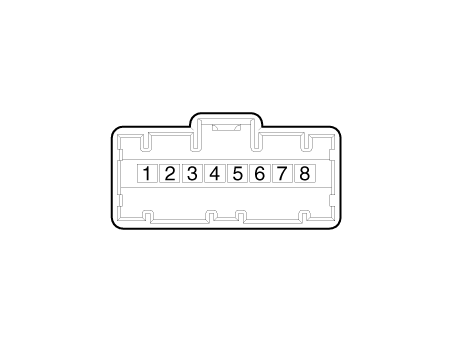

   1. Автоматический световой сигнал 2. Автосвет заземления 3. Фотосигнал (правый) 4. Мощность светодиода (B+)

   5. Масса светодиода (к BCM) 6. Фотосигнал (левый) 7. Фотосила 8. Мощность автоматического освещения (5 В)

Замена

1. 1

   Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2. 2

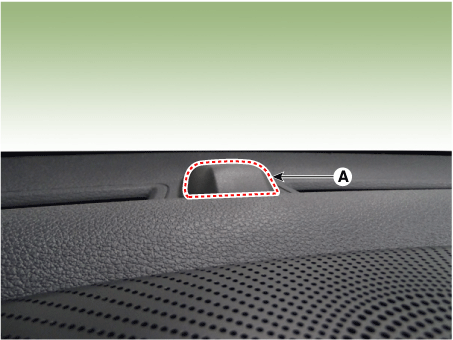

   С помощью скребка или съемника снимите фотодатчик (А).



3. 3

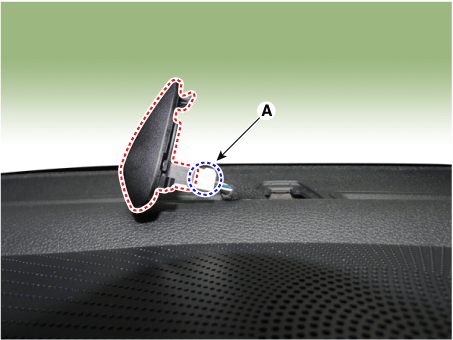

   Отсоедините разъем фотодатчика (А).



4. 4

   Для установки выполните процедуру удаления в обратном порядке.
