Конденсатор

Компоненты и расположение компонентов

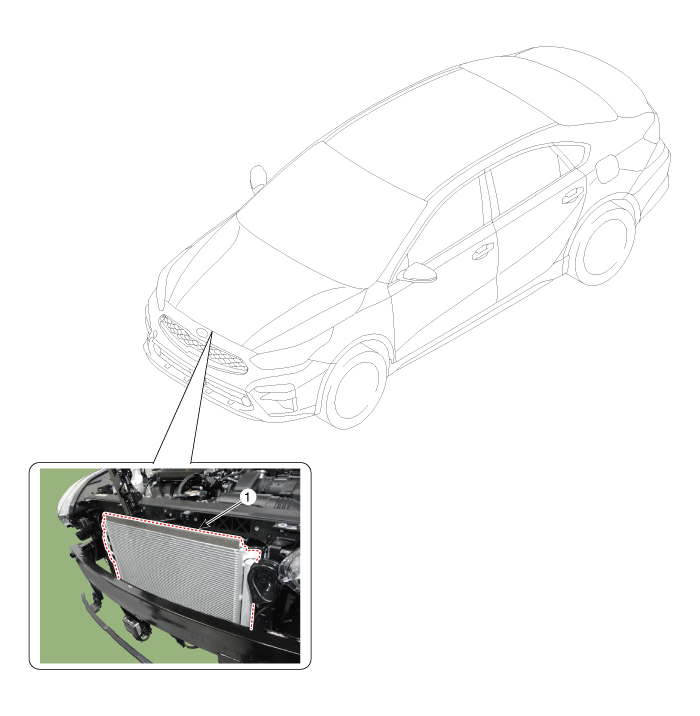

Расположение компонентов

Процедуры ремонта

осмотр

1. 1

   Проверьте ребра конденсатора на наличие засоров и повреждений. Если они забиты, очистите их водой и продуйте их сжатым воздухом. Если согнуты, аккуратно согните их с помощью отвертки или плоскогубцев.

2. 2

   Проверьте соединения конденсатора на наличие утечек и отремонтируйте или замените их. если необходимо.

Замена

1. 1

   Восстановите хладагент с помощью станции регенерации/рециркуляции/зарядки.

2. 2

   Отсоедините отрицательную (-) клемму аккумуляторной батареи.

3. 3

   Снимите замок капота в сборе.

   (См. Кузов — «Защелка капота»)

4. 4

   Снимите передний бампер.

   (См. Кузов — «Крышка переднего бампера»)

5. 5

   Снимите удлинитель воздуховода (А).

   Момент затяжки : 3,9–5,9 Н·м



6. 6

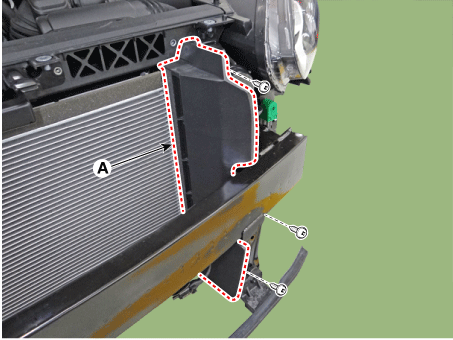

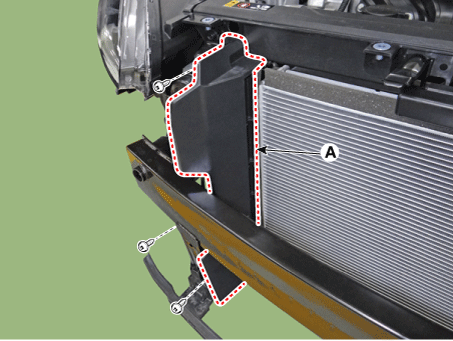

   Ослабив крепежные болты и зажимы, снимите боковой воздухозаборник. (А).

   Момент затяжки : 3,9–5,9 Н·м

   [левый]



   [Правый]



7. 7

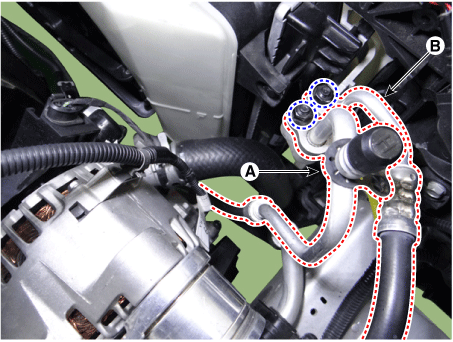

   Снимите 2 гайки, а затем отсоедините нагнетательный трубопровод (А) и жидкостный линия (B) от конденсатора.

   Момент затяжки : 8,8–13,7 Н·м



8. 8

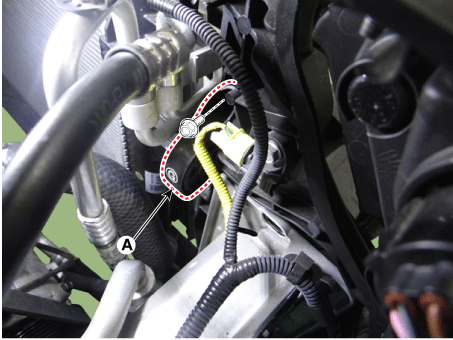

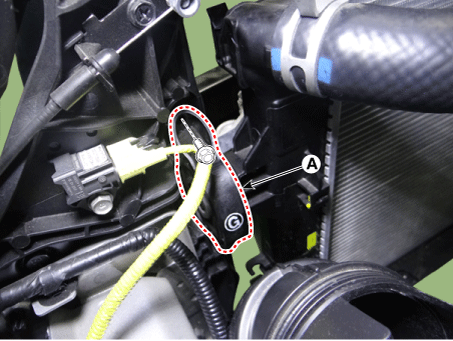

   Отверните болты крепления и снимите верхний кронштейн крепления радиатора. (А).

   Момент затяжки : 7,8–11,8 Н·м

   [левый]



   [Правый]



9. 9

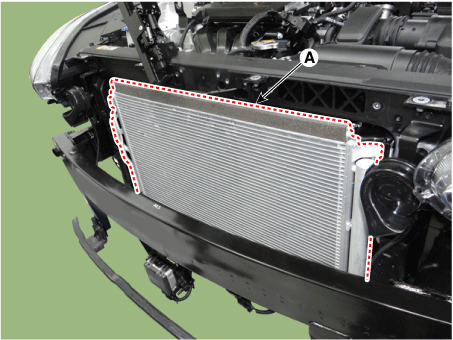

   Снимите конденсатор (А) в направлении стрелки после нажатия на стопорные штифты.



10. 10

    Для установки выполните процедуру удаления в обратном порядке.
