Коробка рулевого механизма

Компоненты и расположение компонентов

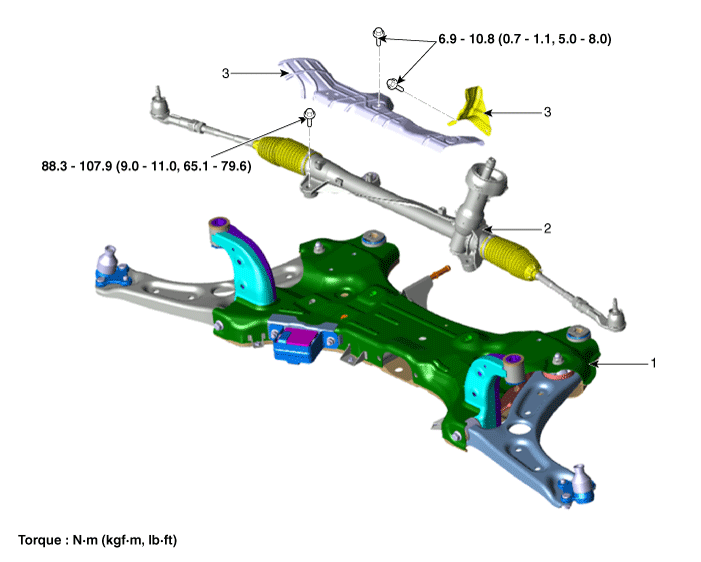

Компоненты

Процедуры ремонта

Снятие и установка

1. 1

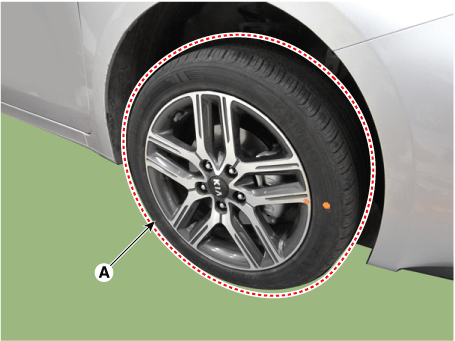

   Снимите колесо и шину (А).

   Момент затяжки : 107,9–128 Н·м



2. 2

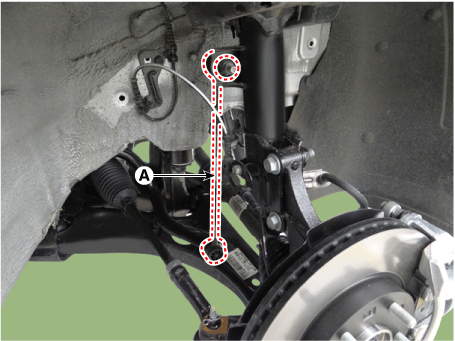

   Ослабьте гайку и отсоедините тягу стабилизатора поперечной устойчивости (А).

   Момент затяжки: 98,1–118 Н·м



3. 3

   Отсоедините шаровой шарнир наконечника рулевой тяги от поворотного кулака с помощью SST. (09568-1С100).

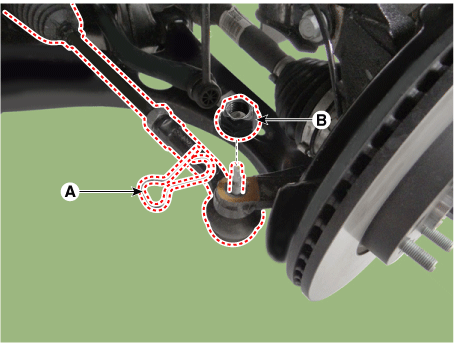

   1. Снимите шплинт (А).

   2. Снимите корончатую гайку (В).

      Момент затяжки : 34,3–44 Н·м



   3. Отсоедините шаровой шарнир наконечника рулевой тяги от поворотного кулака с помощью СТ (09568-1С100).



4. 4

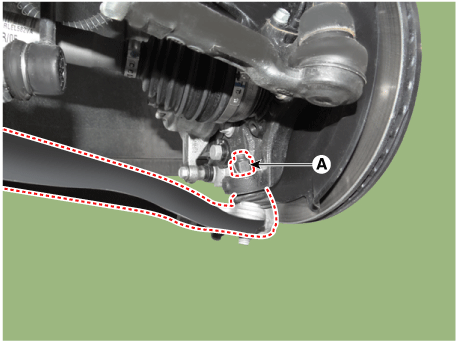

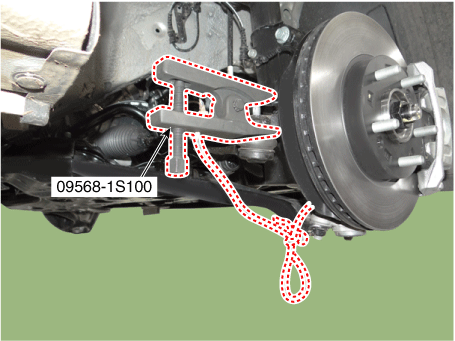

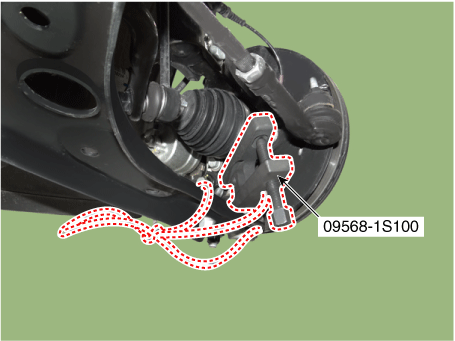

   Отсоедините нижний рычаг от поворотного кулака с помощью SST (09568-1S100).

   1. Снимите гайку нижнего рычага (А).

      Момент затяжки: 58,8–71 Н·м



   2. Отсоедините нижний рычаг от поворотного кулака с помощью SST (09568-1S100).



5. 5

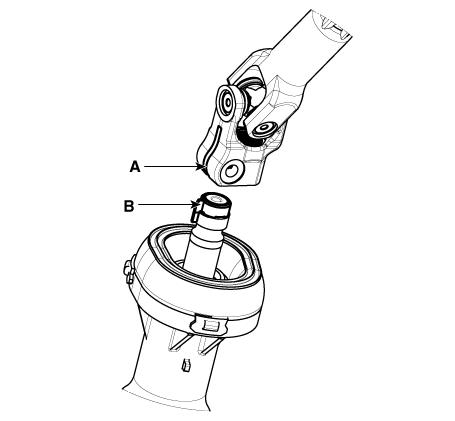

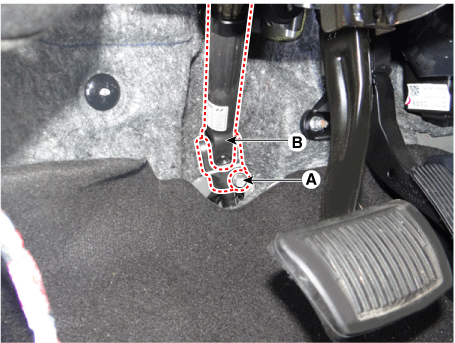

   Ослабьте болт (А) и затем отсоедините универсальный шарнир (В).

   Момент затяжки : 32,4–37 Н·м



6. 6

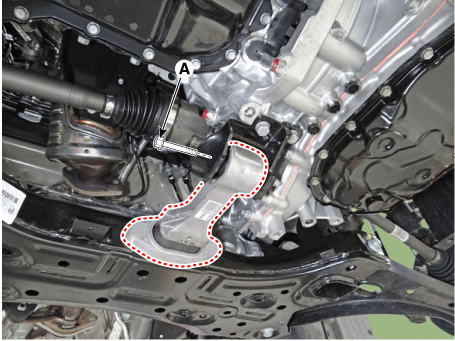

   Снимите крепежный болт кронштейна тяги (А).

   Момент затяжки : 107,9–128 Н·м



7. 7

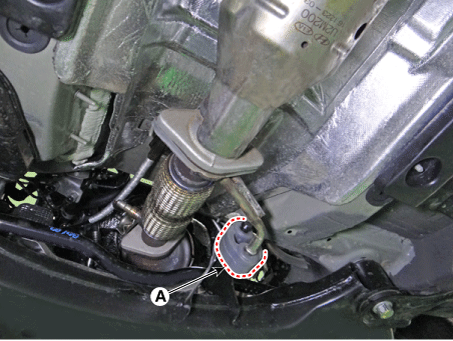

   Отсоедините резиновую подвеску переднего глушителя (А).



8. 8

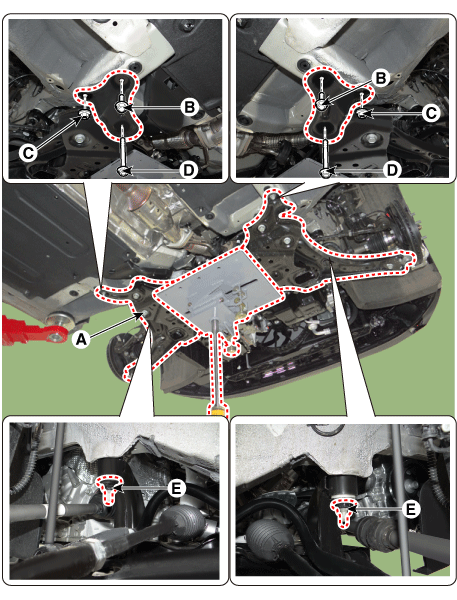

   Подоприте подрамник (А) домкратом, а затем отверните болты подрамника. и орехи.

   Момент затяжки :

   Болты (B), гайки (C): 44,1–54 Н·м

   Болты (D), гайки (E): 176,5–196 Н·м

9. 9

   Снимите подрамник (А).



10. 10

    Ослабьте болты и снимите термозащитный кожух (А).

    Момент затяжки: 6,9–10,8 Н·м



11. 11

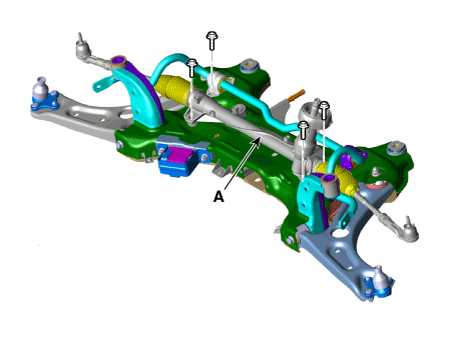

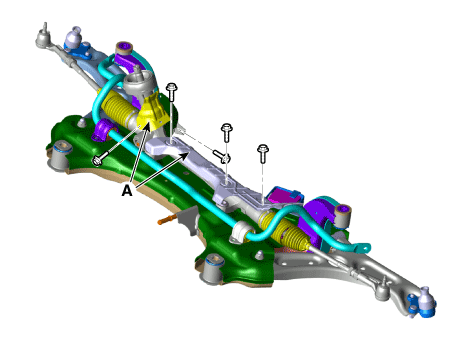

    Ослабьте болты и снимите рулевой редуктор (А).

    Момент затяжки: 88,3–108 Н·м



12. 12

    Установите в порядке, обратном снятию.

Замена

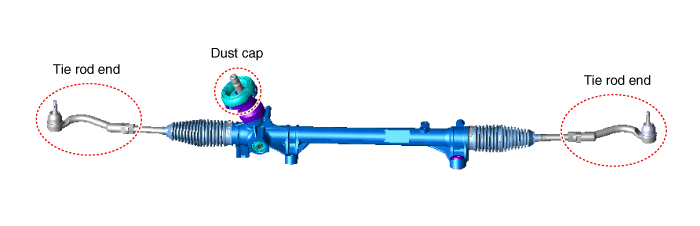

[Взаимозаменяемые детали]

Наконечник рулевой тяги

1. 1

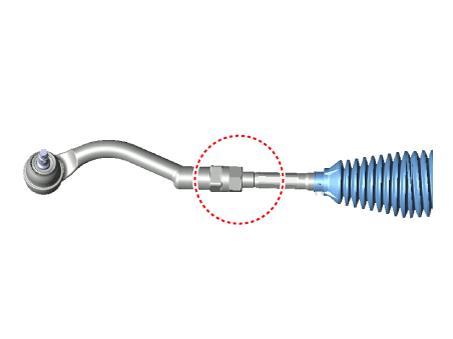

   Снимите наконечник рулевой тяги после ослабления гайки.

   Момент затяжки : 49,0–54 Н·м



2. 2

   Замените наконечник рулевой тяги.

3. 3

   Проверьте выравнивание.

   (См. Система подвески — «Выравнивание переднего колеса»)

Пылезащитный колпачок

1. 1

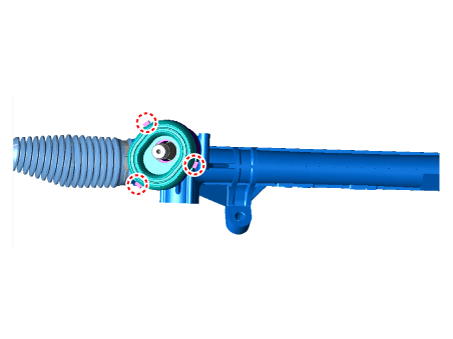

   Снимите крышку пылезащитного колпачка.



2. 2

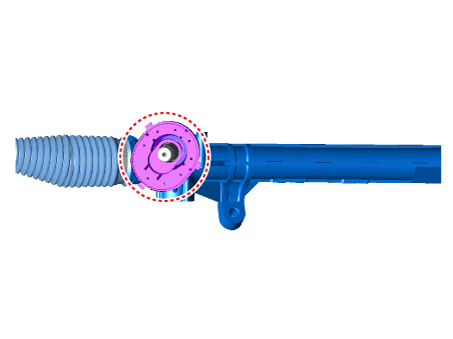

   Снимите пылезащитный колпачок.



3. 3

   Установите в порядке, обратном снятию.
