Kia Forte: электроусилитель руля / блок управления MDPS
Процедуры ремонта
|
•
|
Если код неисправности возникает в ЭБУ, проверьте разъемы и проводку.
Если проблема не обнаружена, замените ЭБУ.
|
|
•
|
Перед заменой ЭБУ MDPS используйте диагностическое устройство для считывания
настройки старого ЭБУ
|
|
|
1.
|
Выполните «резервное копирование данных ECU» с помощью KDS, следуя указанному ниже порядку.
|
(1)
|
Подсоедините разъем самодиагностики (16 контактов), расположенный под драйвером
боковая накладка на устройство самодиагностики, а затем включите самодиагностику
устройство после включения ключа.
|
|
(2)
|
Выберите «модель автомобиля» и «Усилитель руля с электроприводом».
на экране выбора автомобиля KDS.
|
|
(3)
|

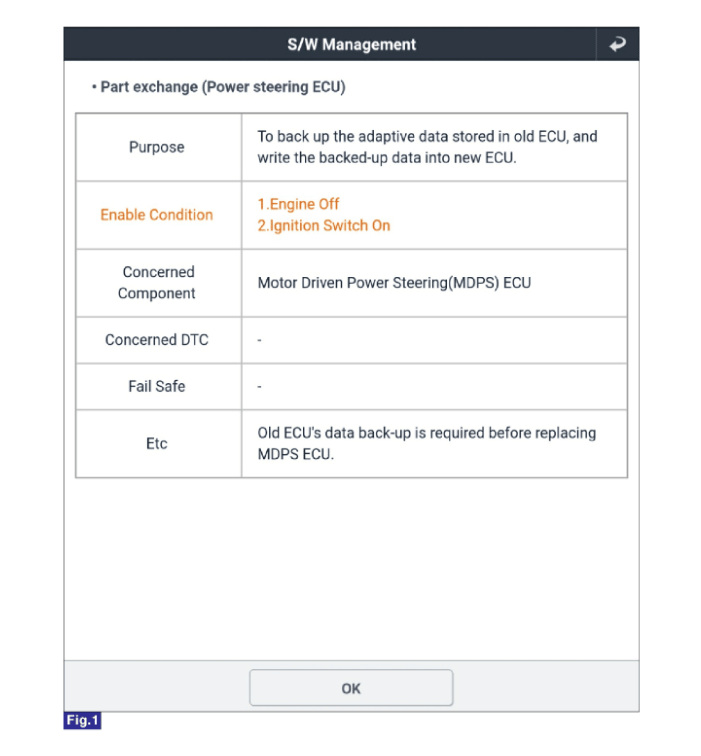

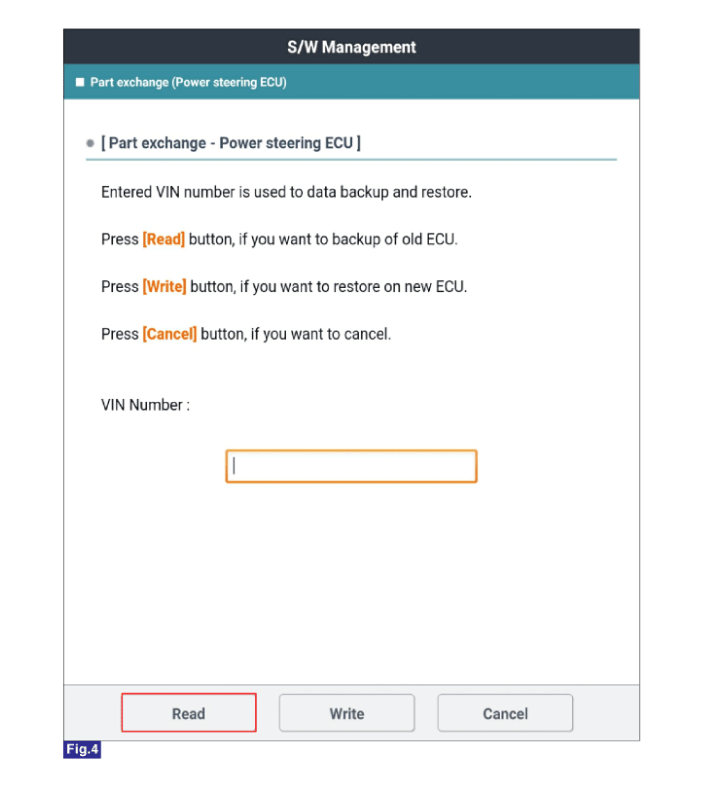

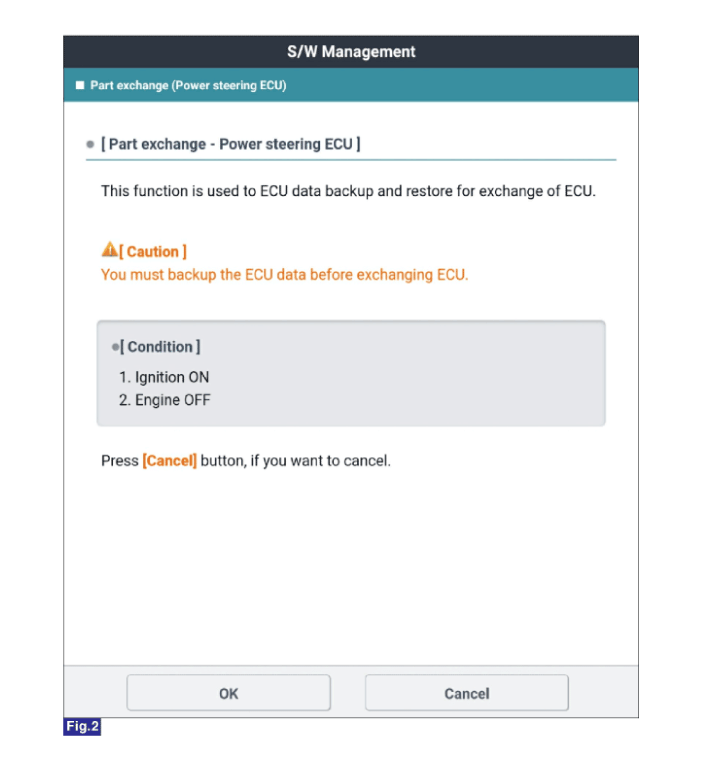

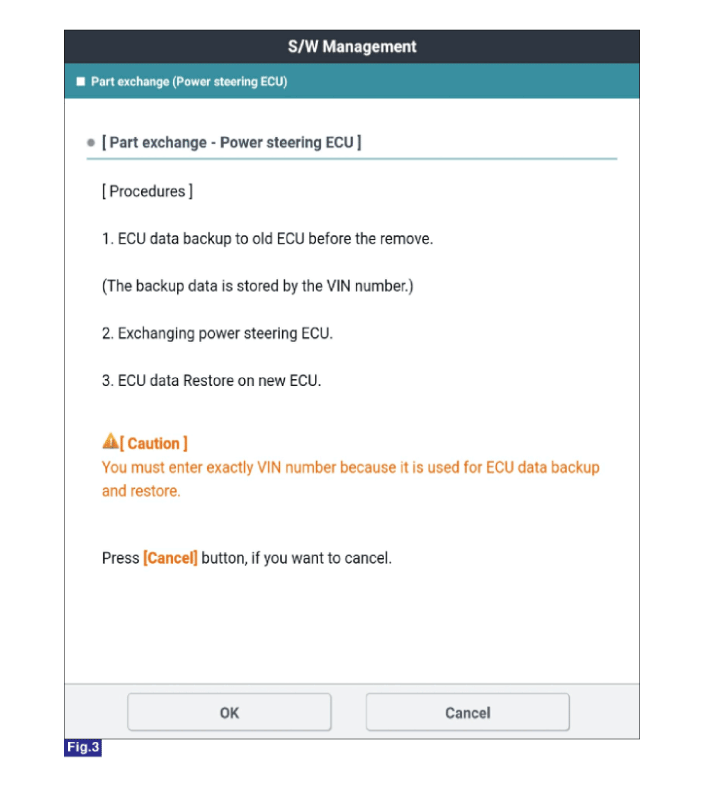

Выберите «Замена детали (ЭБУ усилителя рулевого управления)» на экране KDS,
затем выберите ОК.
|
|
(4)
|

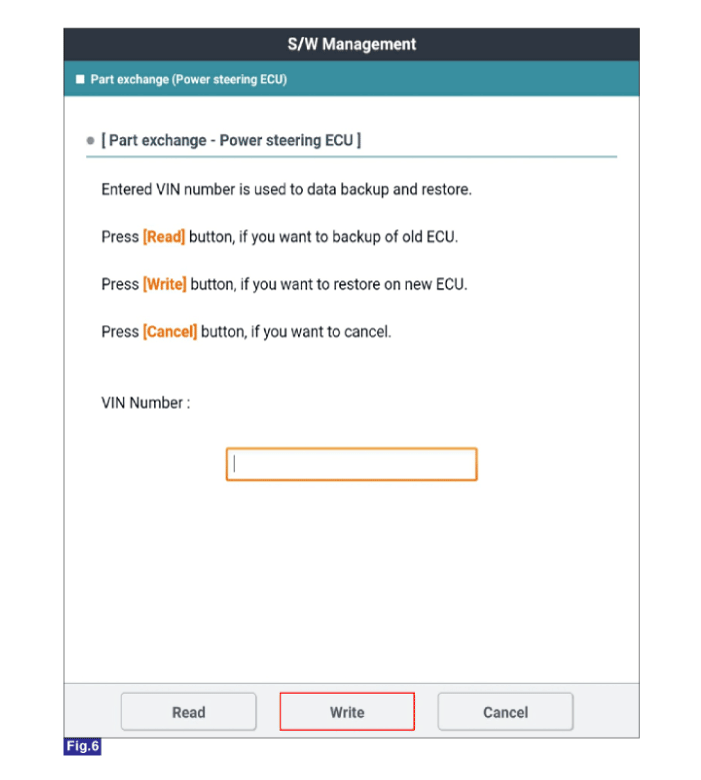

Продолжайте тест в соответствии с инструкциями на экране.
|
Если код неисправности возникает в ECU, проверьте разъемы и
проводка. Если проблема не обнаружена, замените ЭБУ.
|
|
|
|
2.
|
Отсоедините отрицательную клемму аккумуляторной батареи.
|
|
3.
|
Снимите нижнюю панель аварийной подушки.
(См. Кузов — «Нижняя панель аварийного щитка»)
|
|
4.
|

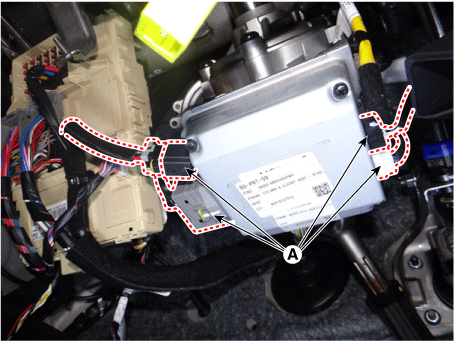

Отсоедините разъемы ЭБУ MDPS (А).
|
|
5.
|

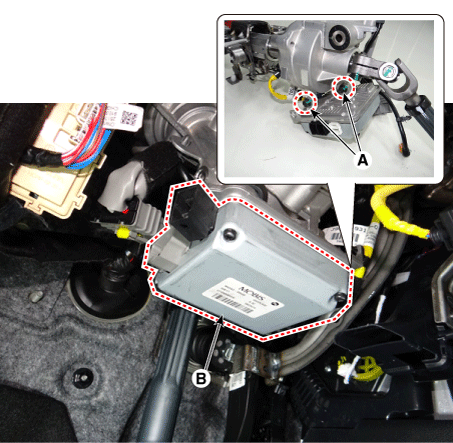

Ослабьте крепежные болты (А) и снимите ЭБУ MDPS (В).
|
Момент затяжки :
19,6–23,5 Н·м (2,0–2,4 кгс·м, 14,5–17,4 фунт-фут)
|
|
|
6.
|
Установите в порядке, обратном снятию.
|
|
7.
|

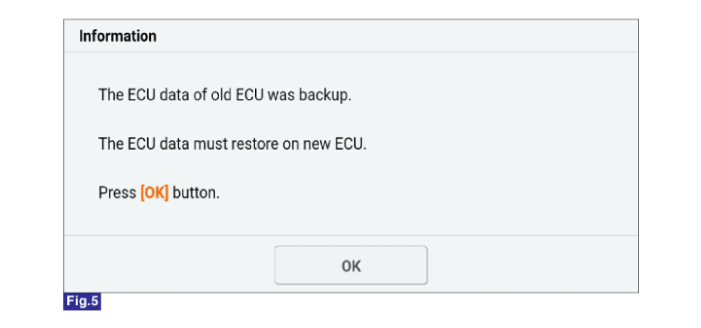

Выполните «Восстановление данных ECU» с помощью KDS, следуя указанному ниже порядку.
|
(1)
|
Подсоедините разъем самодиагностики (16 контактов), расположенный под драйвером
боковая накладка на устройство самодиагностики, а затем включите самодиагностику
устройство после включения ключа.
|
|
(2)
|
Выберите «модель автомобиля» и «Усилитель руля с электроприводом».
на экране выбора автомобиля KDS.
|
|
(3)
|

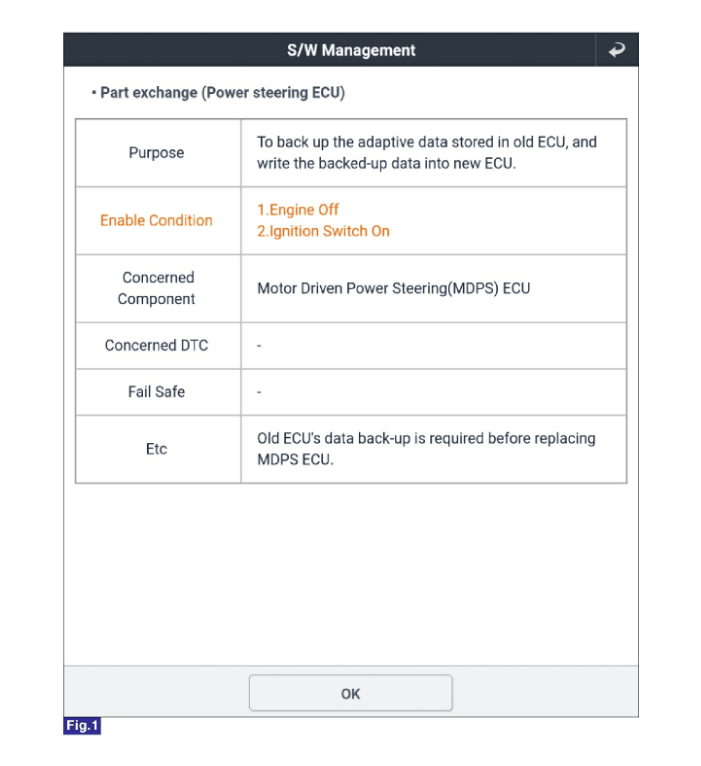

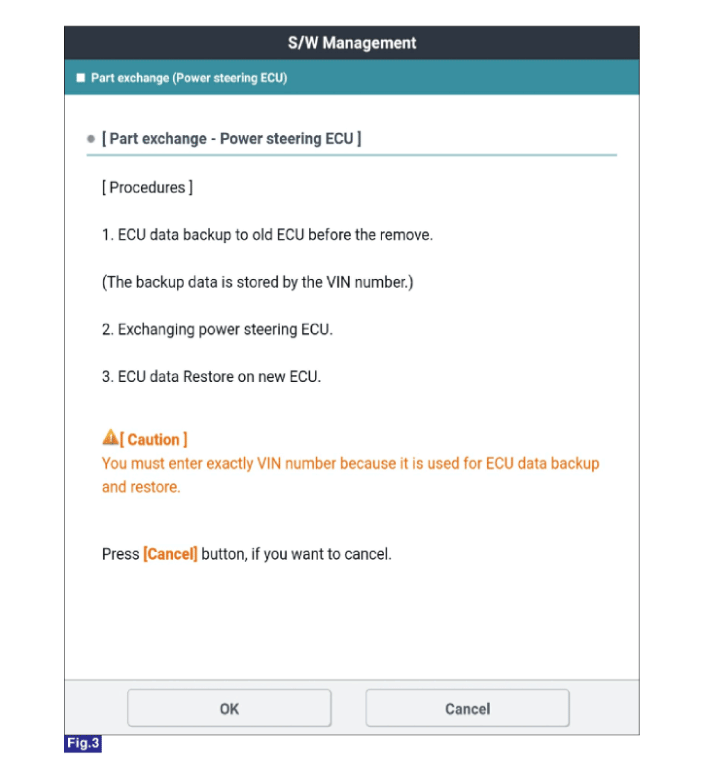

Выберите «Замена детали (ЭБУ усилителя рулевого управления)» на экране KDS,
затем выберите ОК.
|
|
(4)
|
Продолжайте тест в соответствии с инструкциями на экране.
|
|
|
8.
|
Выполните «Калибровку датчика угла поворота рулевого колеса (SAS)» и «Установите
почувствуйте крутящий момент до нуля».
|
|
9.
|
Выключите переключатель IGN и подождите 10 секунд или более. Затем проверьте
работы после запуска двигателя.
|
|
Диагностика с помощью КДС
|
Калибровка датчика угла поворота рулевого колеса (SAS) и настройка
руль чувствует крутящий момент до нуля
|
•
|
Убедитесь, что аккумулятор полностью заряжен, прежде чем «Угол поворота
Калибровка датчика (SAS).
|
|
•
|
Будьте осторожны, чтобы не отсоединить кабели, подключенные к автомобилю.
или сканирующим прибором во время «Калибровки датчика угла поворота рулевого колеса (SAS)».
|
|
•
|
После завершения "Калибровки датчика угла поворота рулевого колеса (SAS)",
выключите зажигание и подождите несколько секунд. Затем начните
двигатель для подтверждения нормальной работы автомобиля.
|
|
|
1.
|
Подсоедините разъем самодиагностики (16-контактный), расположенный под водительской стороной.
аварийную панель к устройству самодиагностики, а затем поверните устройство самодиагностики
после включения ключа.
|
|
2.
|
Выберите «модель автомобиля» и «Усилитель руля с электроприводом» на автомобиле KDS.
экран выбора.
|
|
3.
|

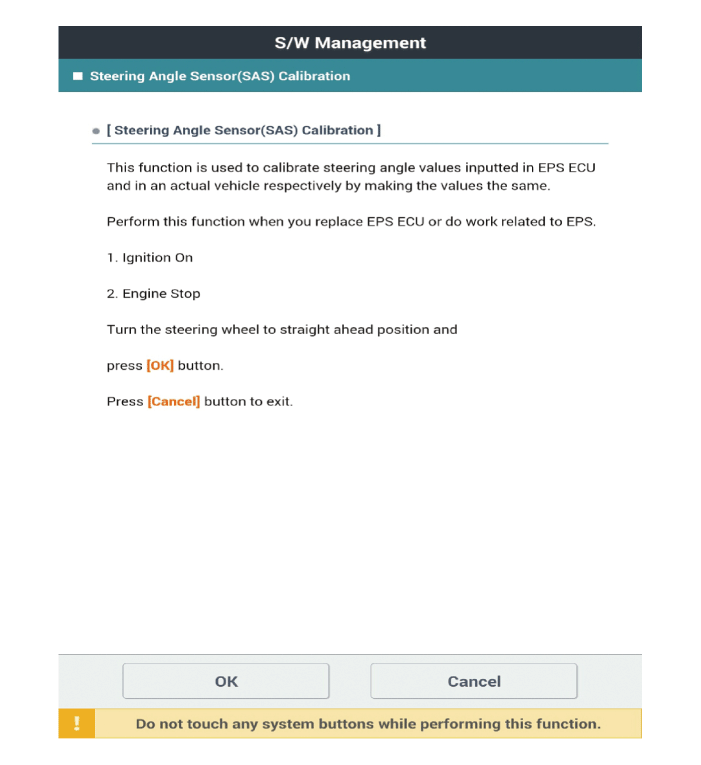

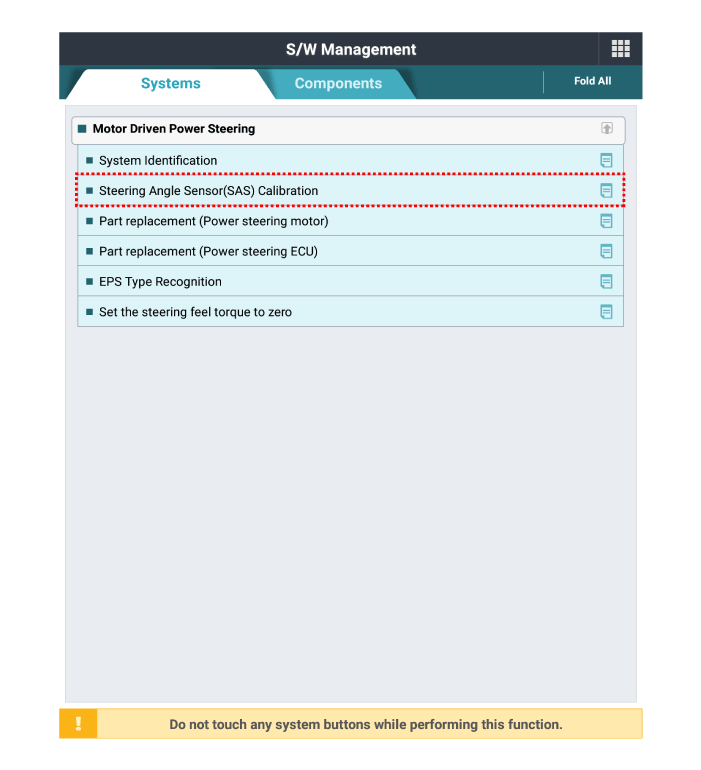

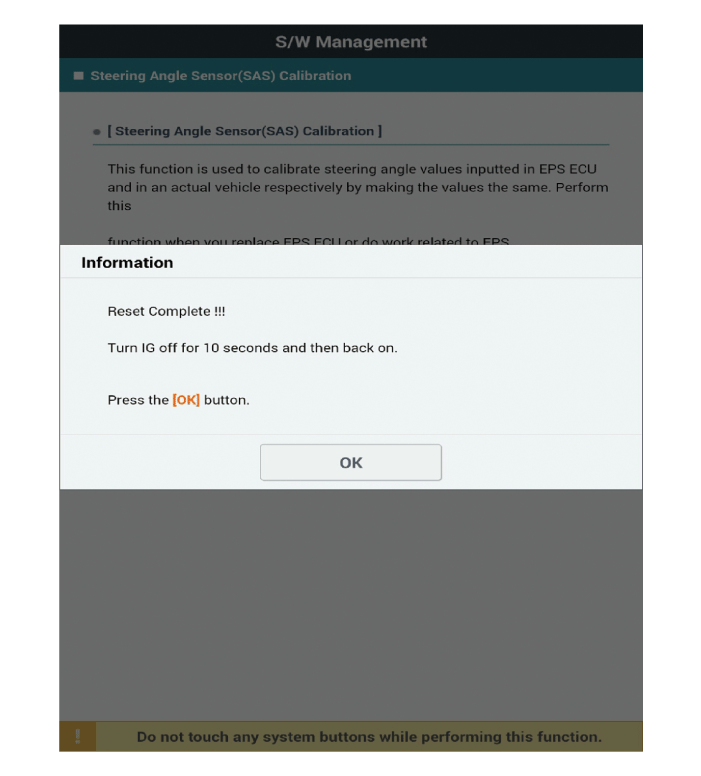

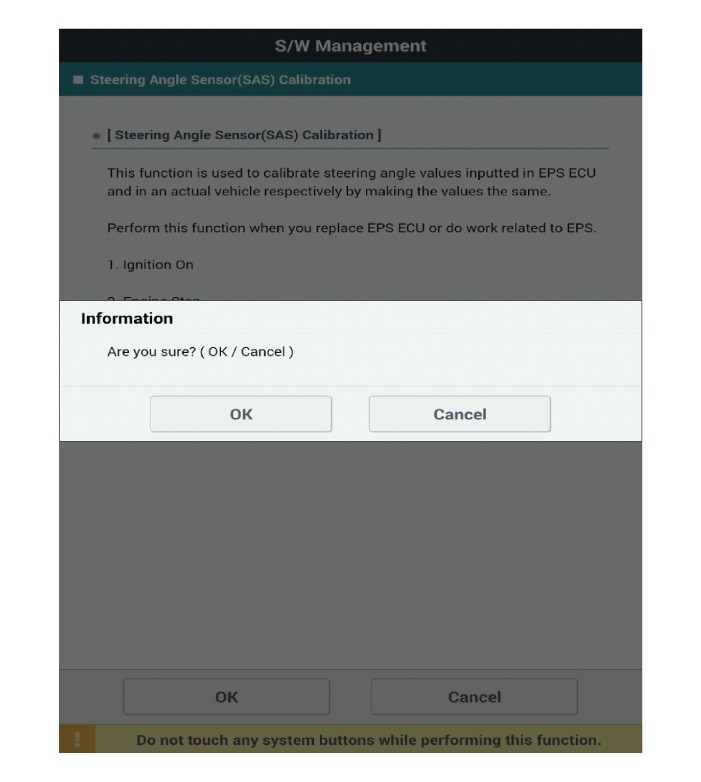

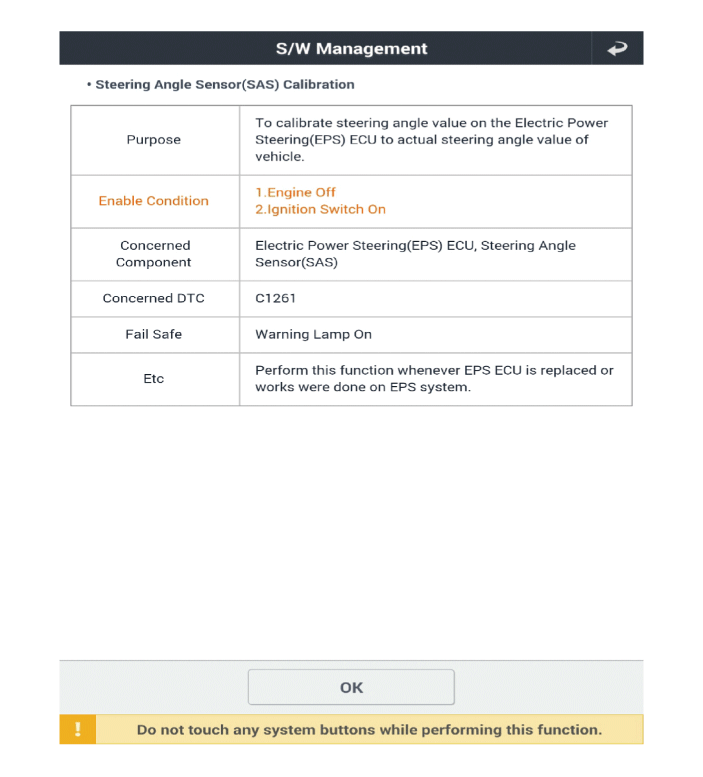

Выберите «Калибровка датчика угла поворота рулевого колеса (SAS)» на экране KDS, затем
выберите ОК.
|
|
4.
|
Продолжайте тест в соответствии с инструкциями на экране.
|
|
5.
|

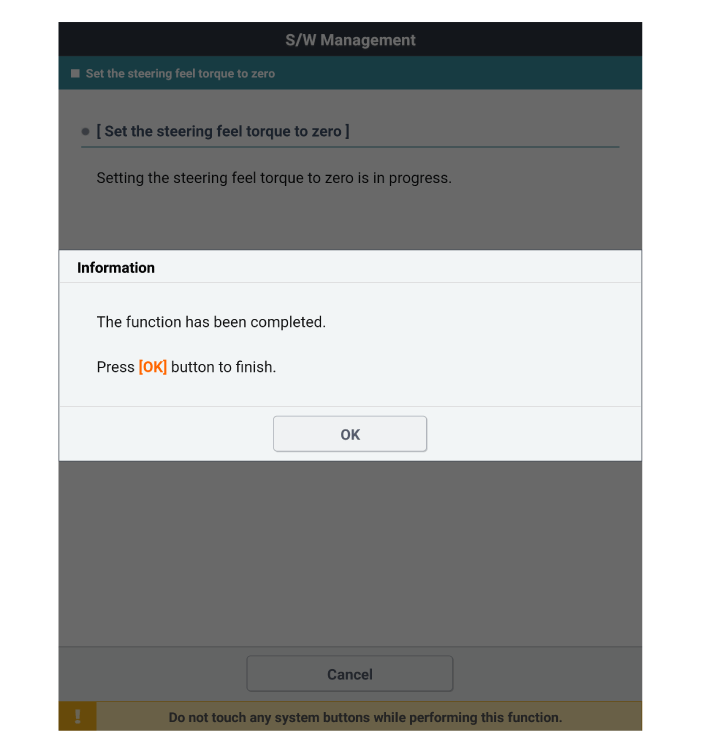

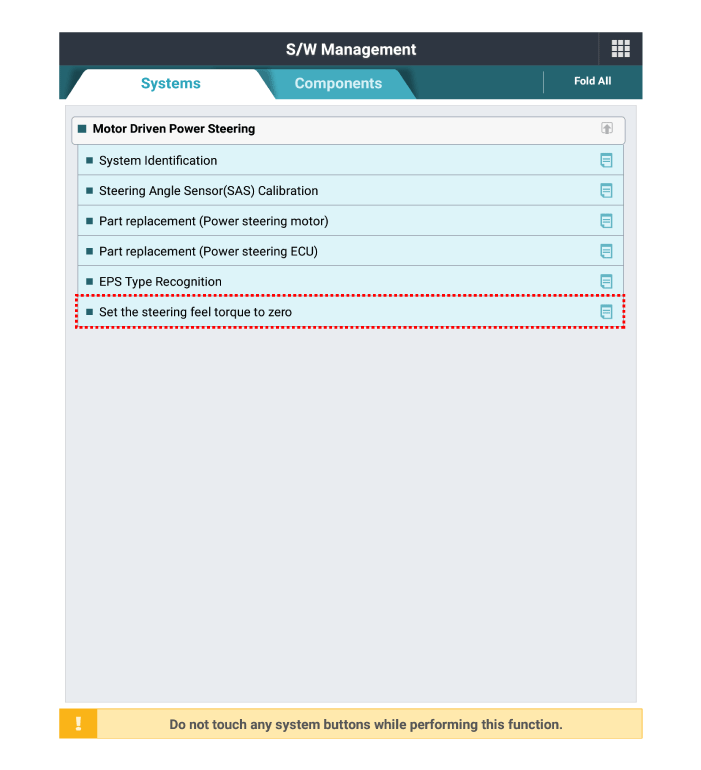

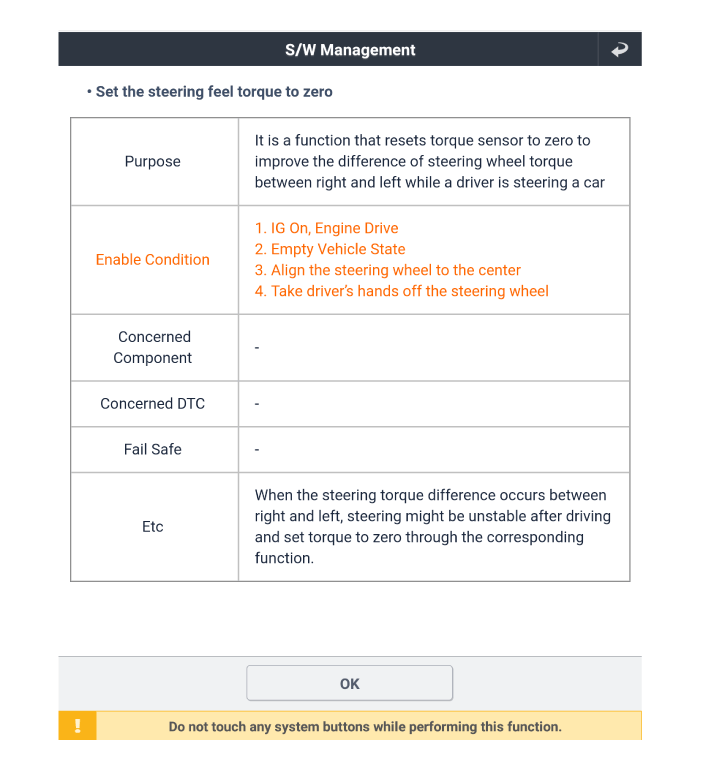

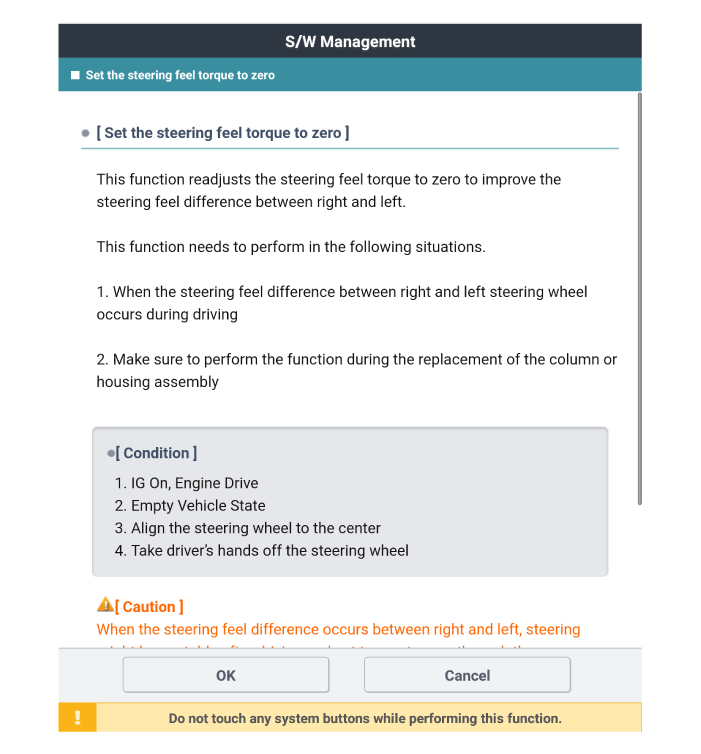

Выберите «Установить нулевой крутящий момент рулевого управления» на экране KDS, затем
выберите ОК.
|
|
6.
|
Продолжайте тест в соответствии с инструкциями на экране.
|
|
7.
|
Удалите код неисправности.
|
|
8.
|

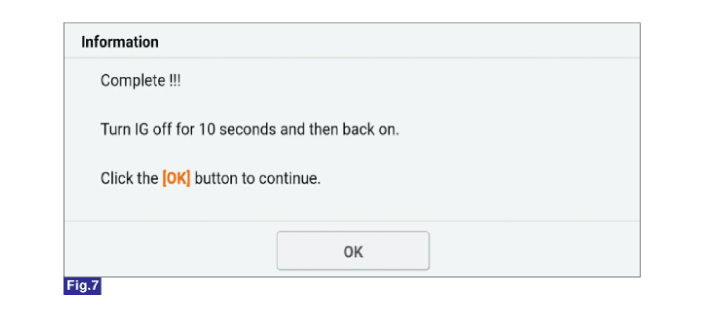

Выключите переключатель IG и подождите не менее 10 секунд перед запуском.
двигатель. А затем убедитесь, что MDPS работает правильно.
|
Процедуры ремонта
