Снятие и установка — масляный радиатор

Специальные инструменты) / Общее оборудование

Удаление

1. 1
   Поставьте автомобиль в НЕЙТРАЛЬНОЕ положение на подъемнике.
   См.: Поддомкрачивание и подъем — Обзор (100-02 Поддомкрачивание и подъем, описание и работа).
2. 2

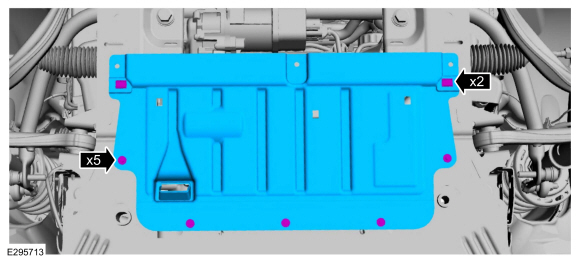

   Снимите болты и стопорные штифты, а также задний щиток днища.



3. 3

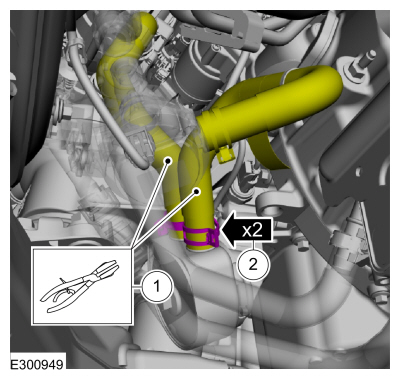

   1. Используя клещи для фиксации шлангов, пережмите шланги охлаждающей жидкости масляного радиатора.
      Используйте общее оборудование: плоскогубцы с фиксатором

   2. С помощью съемника хомутов снимите шланги охлаждающей жидкости.
      Используйте общее оборудование: приспособление для снятия/установки шланговых хомутов.



4. 4

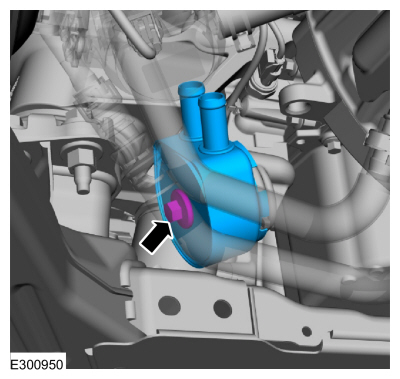

   • Снимите болт и масляный радиатор.

   • УВЕДОМЛЕНИЕ: Если металл или алюминий присутствуют в масляный радиатор, механические проблемы существуют. Неспособность исправить эти опасения может привести к отказу двигателя.

     Для диагностики механических проблем.
     См.: Двигатель (303-00 Система двигателя — общая информация, диагностика и проверка).



5. 5

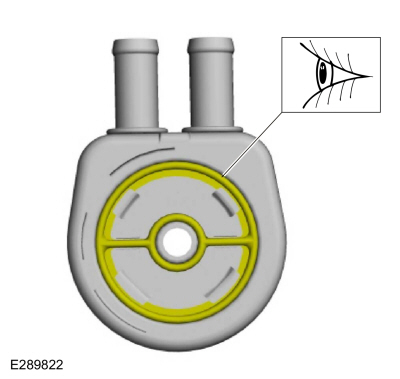

   Осмотрите и замените прокладку масляного радиатора, если она повреждена.



Монтаж

1. 1
   Установите масляный радиатор и болт.
   Крутящий момент:
   Этап 1: 17 фунт-футов (22 Н·м)
   Этап 2: 75°
   Этап 3: Подождите 2 с
   Этап 4: 15°



2. 2
   1. С помощью установочного приспособления для шланговых хомутов установите шланги охлаждающей жидкости.
      Используйте общее оборудование: приспособление для снятия/установки шланговых хомутов.

   2. Снимите клещи для фиксации шланга.



3. 3
   Установите задний щиток днища, болты и штифтовые фиксаторы.
   Крутящий момент: 22 фунта на дюйм (2,5 Н·м)



4. 4
   Проверьте и отрегулируйте уровень охлаждающей жидкости двигателя.
   См.: Технические характеристики (303-03A Охлаждение двигателя — 2,3 л EcoBoost (201 кВт/273 л.с.), Технические характеристики).
