Ford Explorer: Двигатель — 2,3 л EcoBoost (201 кВт/273 л. с.) / Снятие и установка — Масляный насос

Специальные инструменты) / Общее оборудование

	100-002 (ИНСТРУМЕНТ-4201-С) Удерживающее приспособление с циферблатным индикатором
	303-1685 Инструмент для центровки, распределительный вал
	303-1688 Инструмент предварительной нагрузки, уравновешивающий вал
	303-507 Штифт ГРМ, ВМТ коленчатого вала ТКИТ-2001Н-ФЛМ ТКИТ-2001Н-РЯД

Удаление

1. Снимите масляный поддон.
   См.: Масляный поддон (двигатель 303-01A — 2,3 л EcoBoost (201 кВт/273 л. с.), Снятие и установка).

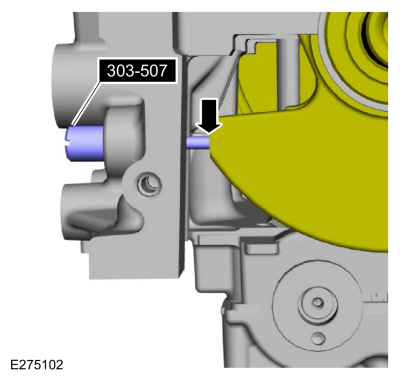

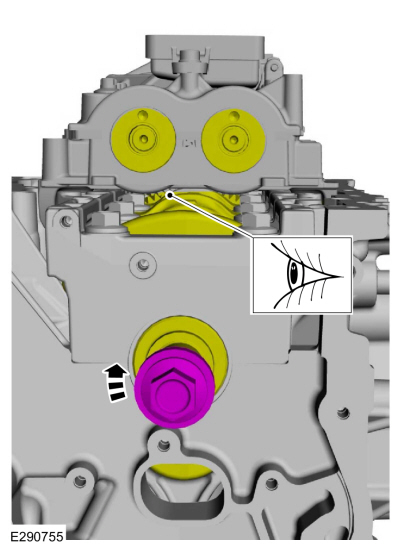

1. Медленно вращайте коленчатый вал по часовой стрелке до тех пор, пока противовес коленчатого вала не окажется напротив штифта синхронизации ВМТ коленчатого вала. Теперь двигатель находится в ВМТ.

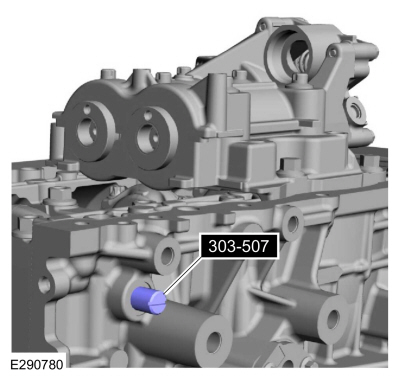

   Используйте специальный сервисный инструмент: 303-507 Штифт ГРМ, ВМТ коленчатого вала.

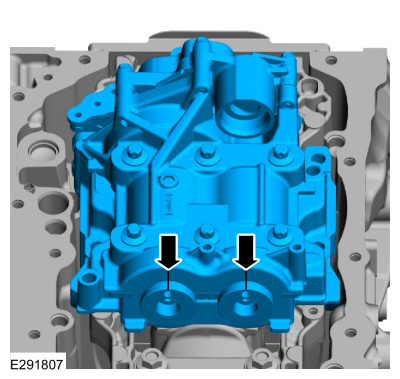

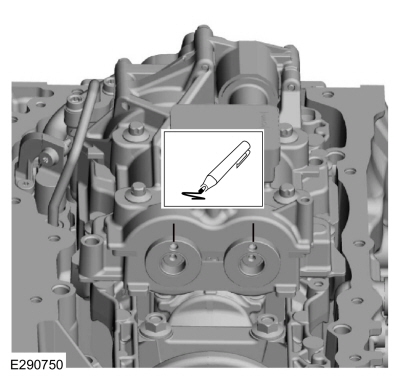

1. Отметьте блок балансира и валы сверху, чтобы убедиться, что блок балансира находится в ВМТ.

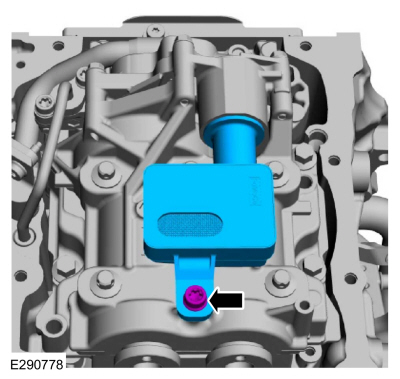

1. Снимите болт, масляный фильтр и всасывающую трубку.


1. Снимите и выбросьте масляный фильтр и уплотнительное кольцо всасывающей трубки.

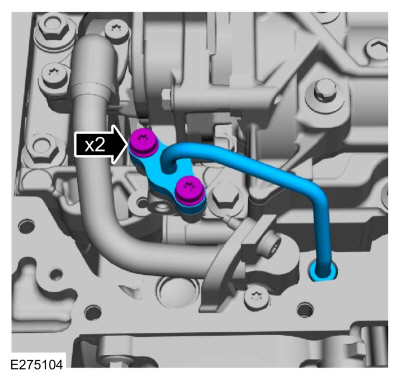

1. Снимите болты и трубку выхода масла.


1. Осмотрите уплотнительное кольцо выпускной трубки масла и замените его, если оно повреждено.

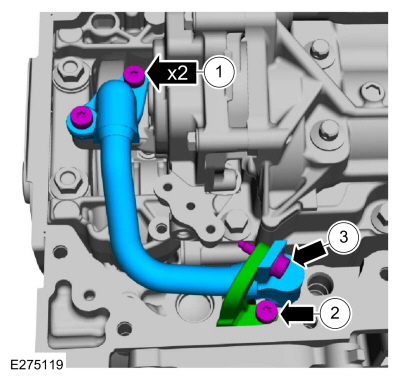

1. 1. Снимите болт крепления трубки подачи масла к кронштейну.

   2. Снимите болт и кронштейн трубки подачи масла.

   3. Снимите болты и трубку подачи масла.

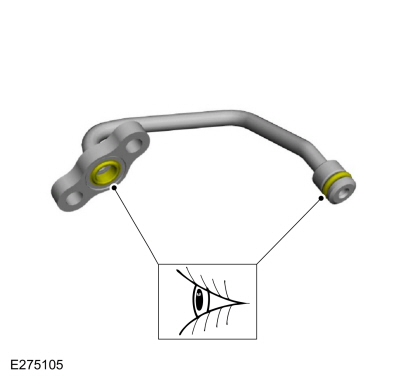

1. Осмотрите кольцевое уплотнение трубки подачи масла и замените его, если оно повреждено.


1. ПРИМЕЧАНИЕ: Из-за прецизионной внутренней конструкции блока балансира его не следует разбирать.

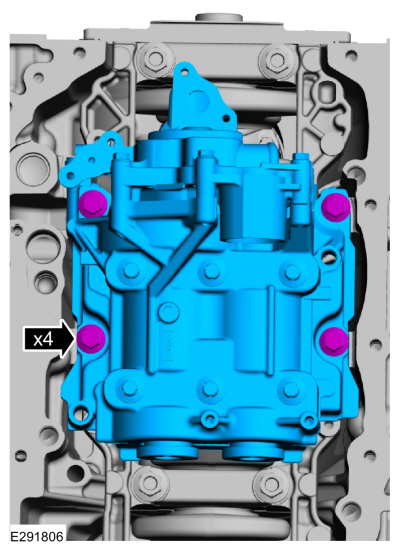

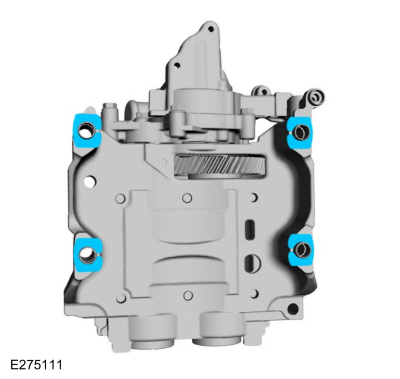

   Снимите болты и блок балансировки.


1. Снимите регулировочные прокладки с посадочных поверхностей блока балансира.


Монтаж

1. Заправьте масляный насос. Добавьте 2 столовые ложки чистого моторного масла в масляный насос и вручную проверните масляный насос.
   См.: Технические характеристики (Двигатель 303-01A — 2,3 л EcoBoost (201 кВт/273 л. с.), Технические характеристики).


1. Установите основные регулировочные шайбы (№ 50) на посадочные поверхности блока балансира.


1. С метками вала балансира в ВМТ положение, медленно установите блок балансира на блок цилиндров, чтобы избегать задевания ведущей шестерни коленчатого вала и балансира ведомая шестерня агрегата.

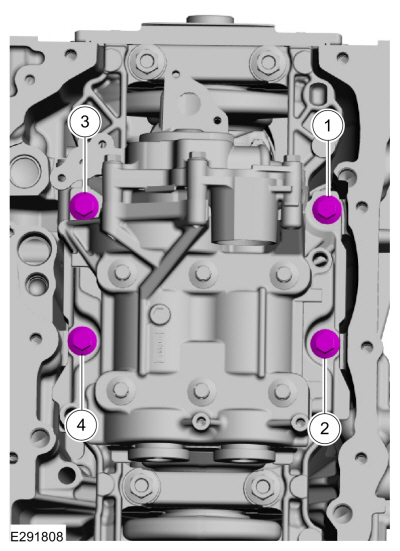

1. Установите болты и затяните их в указанной последовательности.
   Крутящий момент:
   Этап 1: 27 фунт-футов (36 Нм)
   Этап 2: 60°

1. Ослабьте болты.


1. Затяните болты в указанной последовательности.
   Крутящий момент:
   Этап 1: 133 фунта на дюйм (15 Нм)
   Этап 2: 45°

1. Удалить специальный сервисный инструмент: 303-507 Штифт ГРМ, ВМТ коленчатого вала.

1. ПРИМЕЧАНИЕ: Как только специальный инструмент будет удален, клапаны в нейтральное положение, и теперь коленчатый вал и поршни могут быть свободно вращается.

   Удаление специального сервисного инструмента: 303-1685 Инструмент для выравнивания, распределительный вал.

1. УВЕДОМЛЕНИЕ: Не выкручивайте свечи зажигания при горячем двигателе или пропитанные холодом. Это может привести к повреждению резьбы свечи зажигания или головки блока цилиндров. Убедитесь, что двигатель теплый (прикоснитесь рукой после охлаждения) перед к снятию свечи зажигания.

   УВЕДОМЛЕНИЕ: Падение свечи зажигания может привести к ее внутреннему повреждению. результате и свечу зажигания следует выбросить. Использование поврежденной искры пробка может вызвать пропуски зажигания в цилиндре, что приведет к повреждению двигателя.

   • Используйте сжатый воздух, чтобы удалить любой посторонний материал из свечи зажигания, прежде чем снимать свечи зажигания.

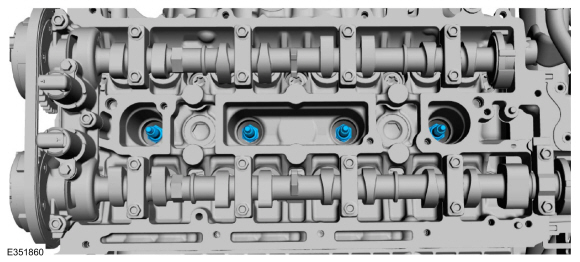

   • Снимите свечи зажигания.


1. Установите болт шкива коленчатого вала и поверните коленчатого вала, чтобы убедиться в отсутствии проблем с зацеплением между шестерня балансирного узла и шестерня коленчатого вала.


1. Установите специальный инструмент и проверните коленчатый вал. медленно по часовой стрелке, пока балансир коленчатого вала не упрется в ВМТ коленчатого вала. Теперь двигатель находится в ВМТ.
   Используйте специальный сервисный инструмент: 303-507 Штифт ГРМ, ВМТ коленчатого вала.

1. Удалить специальный сервисный инструмент: 303-507 Штифт ГРМ, ВМТ коленчатого вала.

1. ПРИМЕЧАНИЕ: Измерьте люфт и убедитесь, что он находится в пределах указанный диапазон во всех следующих 6 положениях: 10 градусов, 30 градусов, 100 градусов, 190 градусов, 210 градусов и 280 градусов. Это будет быть необходимым для сброса измерительного оборудования между измерениями.

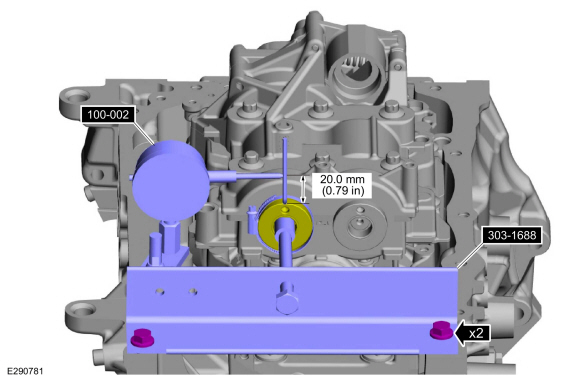

   ПРИМЕЧАНИЕ: Измерение должно производиться с помощью циферблата. Индикаторный датчик с держателем, шестигранным ключом на 5 мм и червячным зажимом настроить, как показано. Пометьте шестигранный ключ напильником 20 мм (0,79 дюйма). над верхней поверхностью ведомой шестерни. Убедитесь, что червячный зажим и шестигранник ключ не касается корпуса уравновешивающего вала.

   • ПРИМЕЧАНИЕ: Убедитесь, что червячный зажим и шестигранный ключ не касаются корпуса уравновешивающего вала.

     Установите шестигранный ключ на 5 мм и затяните червячный хомут, как показано на рисунке.

   • Отметьте шестигранный ключ напильником на 20 мм (0,79 дюйма) выше верхней поверхности ведомой шестерни.

   • Установите приспособление для предварительного натяга уравновешивающего вала и болты, как показано на рисунке.
     Используйте специальный сервисный инструмент: 303-1688 Инструмент предварительной нагрузки, балансировочный вал.
   • Установите и расположите циферблатный индикатор с удерживающее приспособление на шестигранном ключе 20 мм (0,79 дюйма), как показано на рисунке.
     Используйте специальный сервисный инструмент: 100-002 (ИНСТРУМЕНТ-4201-С) Удерживающее приспособление с циферблатным индикатором.
   • Поверните коленчатый вал по часовой стрелке и измерьте люфт во всех следующих 6 положениях: 10 градусов, 30 градусов, 100 градусов, 190 градусов, 210 градусов и 280 градусов.

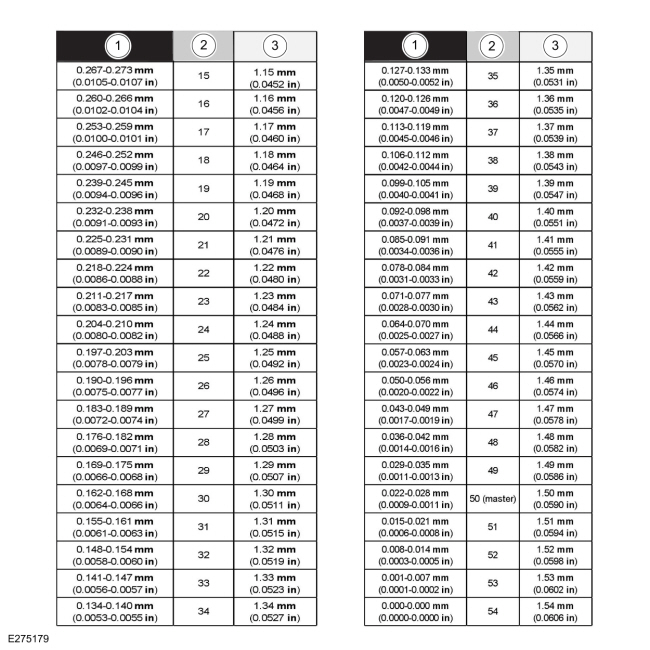

1. Используя измерение люфта, выберите подходящие прокладки из таблицы выбора регулировочных прокладок.

   1. Люфт

   2. Выборочная шайба (№)

   3. Толщина прокладки


1. Снимите болты и блок балансировки.


1. Снимите основные регулировочные прокладки (№ 50) с блока балансира.


1. Установите выбранные регулировочные прокладки на посадочные поверхности блока балансира.


1. Установите специальный инструмент и проверните коленчатый вал. медленно по часовой стрелке, пока балансир коленчатого вала не упрется в ВМТ коленчатого вала. Теперь двигатель находится в ВМТ.
   Используйте специальный сервисный инструмент: 303-507 Штифт ГРМ, ВМТ коленчатого вала.

1. С метками вала балансира в ВМТ положение, медленно установите блок балансира на блок цилиндров, чтобы избегать задевания ведущей шестерни коленчатого вала и балансира ведомая шестерня агрегата.


1. Установите болты и затяните их в указанной последовательности.
   Крутящий момент:
   Этап 1: 133 фунта на дюйм (15 Нм)
   Этап 2: 45°

1. Удалить специальный сервисный инструмент: 303-507 Штифт ГРМ, ВМТ коленчатого вала.

1. ПРИМЕЧАНИЕ: Измерьте люфт и убедитесь, что он находится в пределах указанный диапазон во всех следующих 6 положениях: 10 градусов, 30 градусов, 100 градусов, 190 градусов, 210 градусов и 280 градусов. Это будет быть необходимым для сброса измерительного оборудования между измерениями.

   ПРИМЕЧАНИЕ: Измерение должно производиться с помощью циферблата. Индикаторный датчик с держателем, шестигранным ключом на 5 мм и червячным зажимом настроить, как показано. Пометьте шестигранный ключ напильником 20 мм (0,79 дюйма). над верхней поверхностью ведомой шестерни. Убедитесь, что червячный зажим и шестигранник ключ не касается корпуса уравновешивающего вала.

   • ПРИМЕЧАНИЕ: Убедитесь, что червячный зажим и шестигранный ключ не касаются корпуса уравновешивающего вала.

     Установите шестигранный ключ на 5 мм и затяните червячный хомут, как показано на рисунке.

   • Отметьте шестигранный ключ напильником на 20 мм (0,79 дюйма) выше верхней поверхности ведомой шестерни.

   • Установите приспособление для предварительного натяга уравновешивающего вала и болты, как показано на рисунке.
     Используйте специальный сервисный инструмент: 303-1688 Инструмент предварительной нагрузки, балансировочный вал.
   • Установите и расположите циферблатный индикатор с удерживающее приспособление на шестигранном ключе 20 мм (0,79 дюйма), как показано на рисунке.
     Используйте специальный сервисный инструмент: 100-002 (ИНСТРУМЕНТ-4201-С) Удерживающее приспособление с циферблатным индикатором.
   • Поверните коленчатый вал по часовой стрелке и измерьте люфт во всех следующих 6 положениях: 10 градусов, 30 градусов, 100 градусов, 190 градусов, 210 градусов и 280 градусов.

   • Если люфт превышает указанный диапазон 0,040 до 0,140 мм (от 0,00157 до 0,0055 дюйма), установите новый блок балансировки и повторить процедуру.

   • После удаления специальных инструментов снимите червячный зажим и шестигранный ключ.
     Удалить специальный сервисный инструмент: 100-002 (ИНСТРУМЕНТ-4201-С) Удерживающее приспособление с циферблатным индикатором. , 303-1688 Инструмент предварительной нагрузки, балансировочный вал.

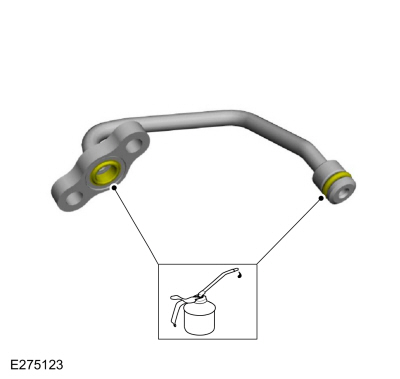

1. Смажьте кольцевое уплотнение трубки подачи масла чистым моторным маслом.
   См.: Технические характеристики (Двигатель 303-01A — 2,3 л EcoBoost (201 кВт/273 л. с.), Технические характеристики).


1. 1. Установите трубку подачи масла и болты.
      Крутящий момент: 97 фунтов на дюйм (11 Нм)
   2. Установите кронштейн трубки подачи масла и болт.
      Крутящий момент: 97 фунтов на дюйм (11 Нм)
   3. Установите болт крепления трубки подачи масла к кронштейну.
      Крутящий момент: 97 фунтов на дюйм (11 Нм)

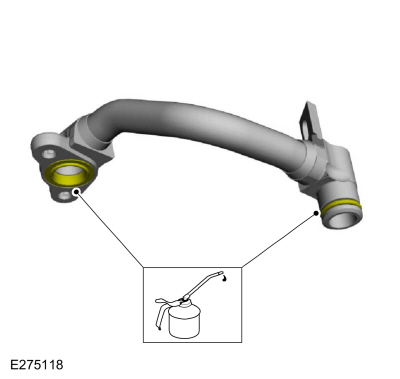

1. Смажьте уплотнительные кольца выпускных маслопроводов чистым моторным маслом.
   См.: Технические характеристики (Двигатель 303-01A — 2,3 л EcoBoost (201 кВт/273 л. с.), Технические характеристики).


1. Установите выпускную трубку масла и болты.
   Крутящий момент: 97 фунтов на дюйм (11 Нм)

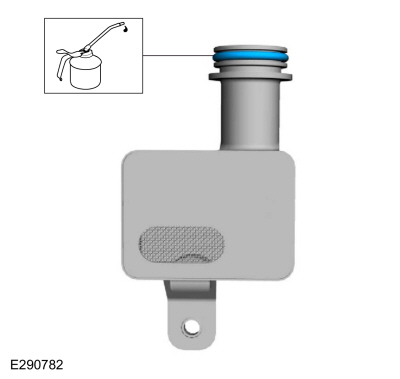

1. Установите новое уплотнительное кольцо и смажьте его чистым моторным маслом.
   См.: Технические характеристики (Двигатель 303-01A — 2,3 л EcoBoost (201 кВт/273 л. с.), Технические характеристики).


1. Установите масляный экран, всасывающую трубку и болт.
   Крутящий момент: 97 фунтов на дюйм (11 Нм)

1. УВЕДОМЛЕНИЕ: Падение свечи зажигания может привести к ее внутреннему повреждению. результате и свечу зажигания следует выбросить. Использование поврежденной искры пробка может вызвать пропуски зажигания в цилиндре, что приведет к повреждению двигателя.

   Установите свечи зажигания.
   Крутящий момент: 106 фунтов на дюйм (12 Нм)

1. Установите специальный инструмент и проверните коленчатый вал. медленно по часовой стрелке, пока балансир коленчатого вала не упрется в ВМТ коленчатого вала. Теперь двигатель находится в ВМТ.
   Используйте специальный сервисный инструмент: 303-507 Штифт ГРМ, ВМТ коленчатого вала.

1. УВЕДОМЛЕНИЕ: Инструмент для выравнивания распределительного вала предназначен для только выравнивание. Использование этого инструмента для предотвращения вращения двигателя может привести к повреждение двигателя.

   ПРИМЕЧАНИЕ: Прорези распределительных валов смещены. Если Инструмент для выравнивания распределительных валов не может быть установлен, удалите штифт синхронизации ВМТ. и проверните коленчатый вал на три четверти оборота по часовой стрелке и повторите предыдущий шаг этой процедуры.

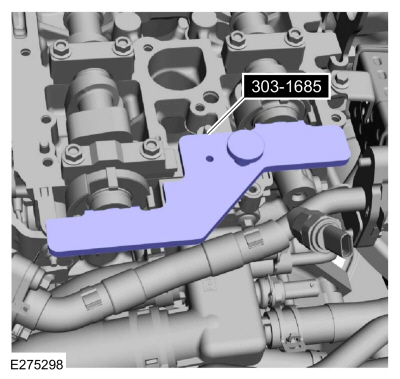

   Установить специальный сервисный инструмент: 303-1685 Инструмент для выравнивания, распределительный вал.

1. Установите масляный поддон.
   См.: Масляный поддон (двигатель 303-01A — 2,3 л EcoBoost (201 кВт/273 л. с.), Снятие и установка).
