Описание

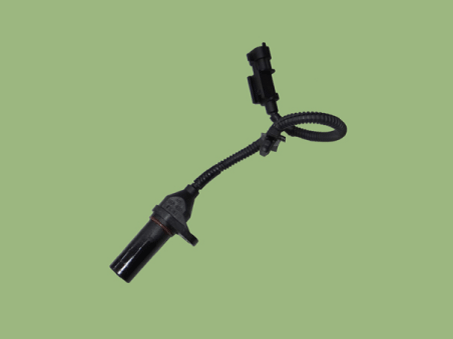

•	Датчик положения коленчатого вала (CKPS) определяет положение коленчатого вала и является одним из важнейших датчиков системы управления двигателем.

•	При отсутствии входного сигнала CKPS топливо не подается. то есть транспортное средство не может работать без сигнала CKPS.

•	Этот датчик устанавливается на блоке цилиндров или картере коробки передач. и генерирует переменный ток полем магнитного потока, которое создается датчик и целевое колесо при работающем двигателе.

•	Целевое колесо состоит из 58 слотов и 2 недостающих слотов на 360 градусов. CA (угол кривошипа).

Компоненты и расположение компонентов

Расположение компонентов

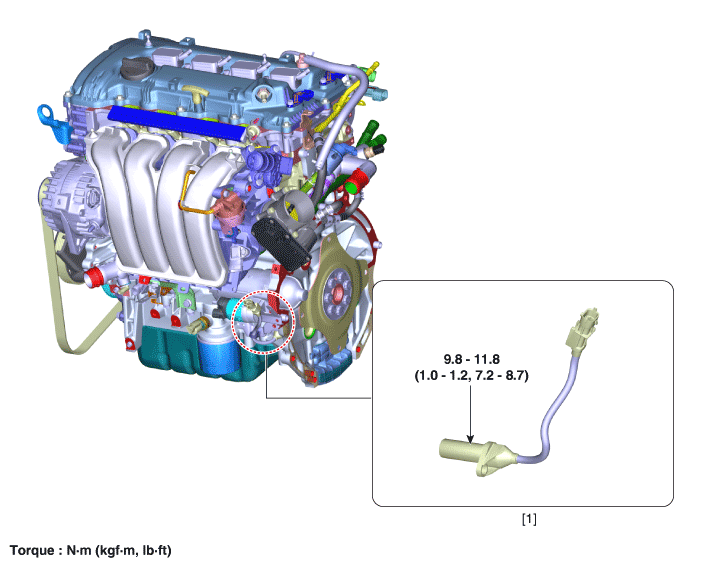

1. Датчик положения коленчатого вала (СКПС)

Принципиальные диаграммы

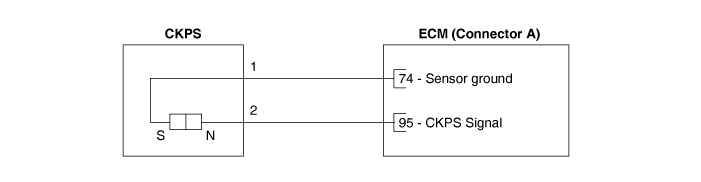

Принципиальная электрическая схема

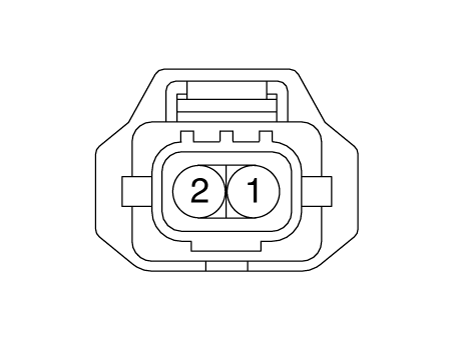

Соединитель жгута

Процедуры ремонта

осмотр

Систему управления двигателем можно быстрее диагностировать на наличие неисправностей. с помощью системы диагностики автомобиля (KDS). (См. «Руководство по кодам неисправности»)

KDS предоставляет следующую информацию.

(1)	Самодиагностика: проверяет и отображает диагностический код неисправности (код неисправности)

(2)	Данные датчика: проверяет состояние входных/выходных значений системы.

(3)	Принудительная работа: проверяет рабочее состояние системы.

(4)	Дополнительные функции: управление опциями системы, регулировка нулевой точки и другие функции

Проверка компонентов

Проверьте форму сигнала CKPS с помощью KDS.

Спецификация: См. «Руководство по диагностике кодов неисправности».

Удаление

1.	Отсоедините отрицательную клемму аккумулятора.

2.	Снимите крышку машинного отделения. (См. Механическая система двигателя — «Машинное отделение под крышкой»)

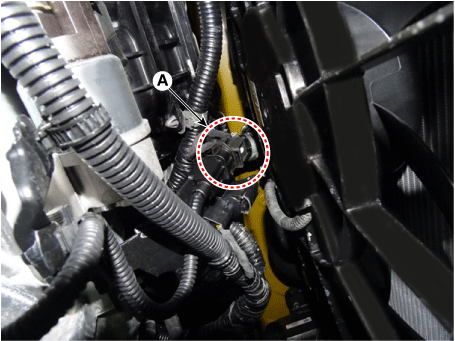

3.	Отсоедините разъем датчика положения коленчатого вала (А).

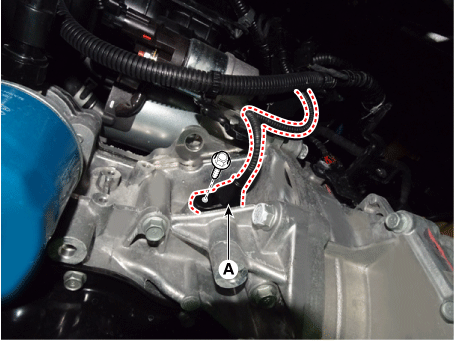

Снимите датчик положения коленчатого вала (А), предварительно ослабив его крепление. болт.

Момент затяжки :

9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)

Монтаж

•	Установите компонент с указанным крутящим моментом.

•	Обратите внимание, что внутреннее повреждение может произойти при падении компонента. В этом случае используйте его после проверки.

•	Нанесите моторное масло на уплотнительное кольцо.

1.	Установите в порядке, обратном снятию.
