Kia Picanto: электрическая система кузова/система экстренного вызова

Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг. / Электрическая система кузова / Система экстренного вызова

Компоненты и расположение компонентов

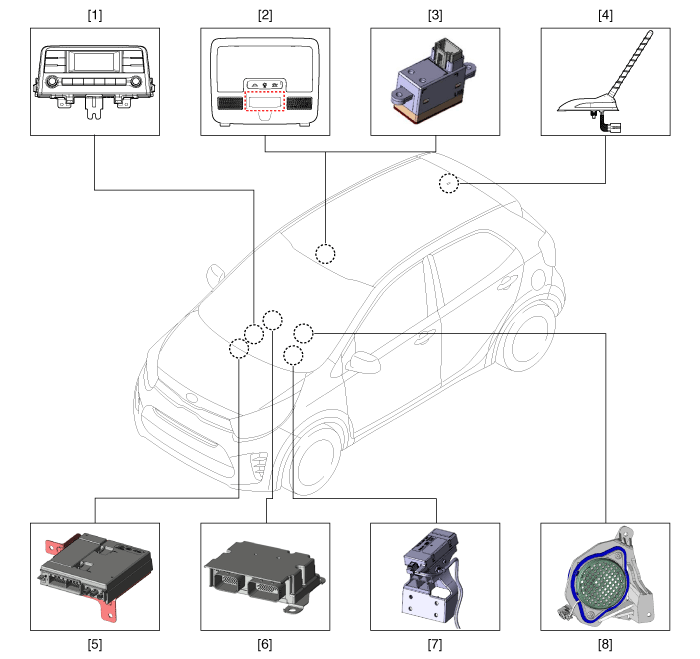

Компоненты

1. Головное устройство (АВН, Аудио)
2. Кнопка системы экстренного вызова
3. Система экстренного вызова MIC
4. Антенна на крыше

5. Блок экстренного вызова
6. Модуль управления дополнительной удерживающей системой (SRSCM)
7. Антенна для аварийного вызова
8. Динамик экстренного вызова

Описание и работа

Описание

Экстренный вызов (eCall)

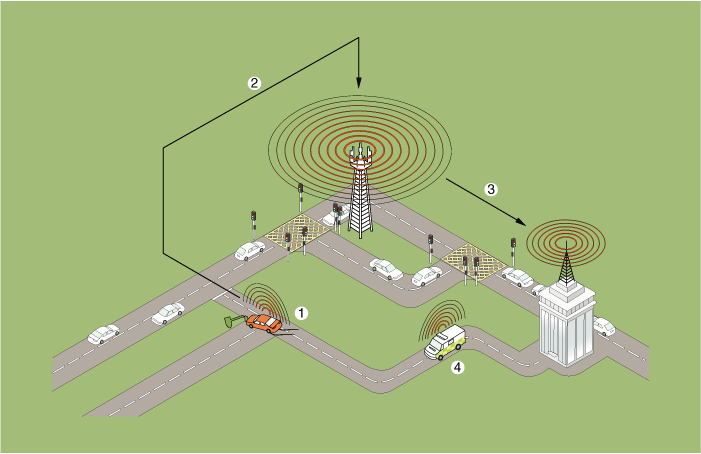

Когда происходит авария или обнаруживается запрос пользователя, он уведомляет колл-центр о состоянии автомобиля с помощью беспроводной сети, чтобы Центр может оказать необходимую экстренную помощь.

1. Экстренный вызов
2. Сеть радиосвязи

3. Ответственный пункт общественной безопасности (PSAP)
4. Аварийно-спасательная служба

Функция электронного звонка

автоматический функция уведомления: обнаруживает сигнал подушки безопасности, сработавший случайно и автоматически уведомляет колл-центр о происшествии.

(1)	Произошла авария (условие: зажигание «ВКЛ»)

(2)	Сигнал столкновения: отправляется от блока управления подушками безопасности (ACU) на блок eCall.

(3)	Выполнение вызова : экстренный вызов осуществляется на наиболее подходящий пункт связи с общественностью (PSAP).

(4)	Передать MSD : После установления соединения отображается минимальный набор данных (MSD). передается с использованием внутриполосной связи (технология, которая передает данные по телефонному голосовому каналу).

(5)

Подключитесь к агенту колл-центра, который, в свою очередь, оказывает экстренную помощь.

Система eCall может работать неправильно, если автомобиль серьезно поврежден или подушка безопасности не сработала из-за незначительной аварии.

Функция ручного уведомления: водитель может нажать кнопку SOS, чтобы вручную уведомить колл-центр об аварии.

(1)	Водитель решает нажать кнопку SOS.

(2)	Выполнение вызова: экстренный вызов осуществляется в наиболее подходящий PSAP.

(3)	Передать MSD : После соединения вызова MSD передается с использованием внутриполосная связь (технология, передающая данные по телефону голосовой канал).

(4)

Подключитесь к агенту колл-центра, который, в свою очередь, оказывает экстренную помощь.

Чтобы отменить попытку соединения во время совершения вызова, нажав кнопку SOS, нажмите кнопку еще раз.

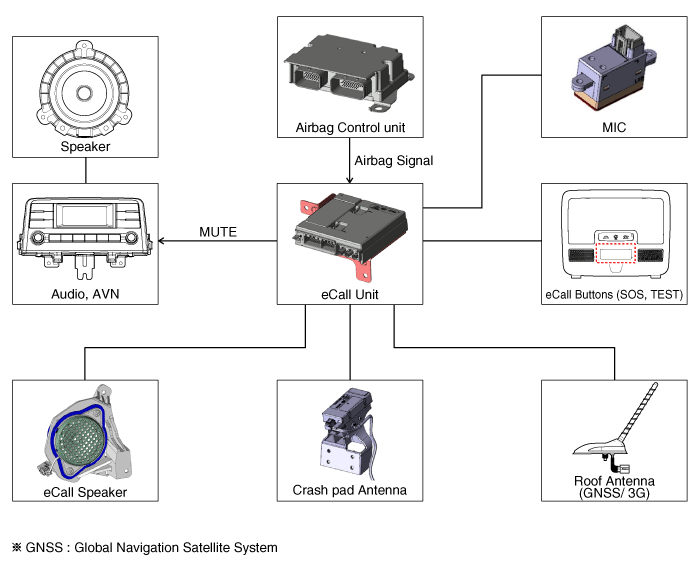

Конфигурация контроллера eCall

Кнопки ввода и индикаторы

Кнопка SOS: нажмите эту кнопку, чтобы позвонить в колл-центр.

Кнопка SOS TEST: нажмите эту кнопку и удерживайте ее в течение 10 секунд или более, чтобы войти в тестовый режим и перезагрузить систему eCall.

ВЕЛ Индикаторная лампа: красный и зеленый светодиоды загораются на 3 секунды после ACC включен и остается выключенным в режиме ожидания, пока ключ не будет выключен.

Красный светодиод загорается, когда возникает проблема с системой eCall.

Зеленый светодиод загорается, когда система eCall работает нормально.
