Компоненты и расположение компонентов

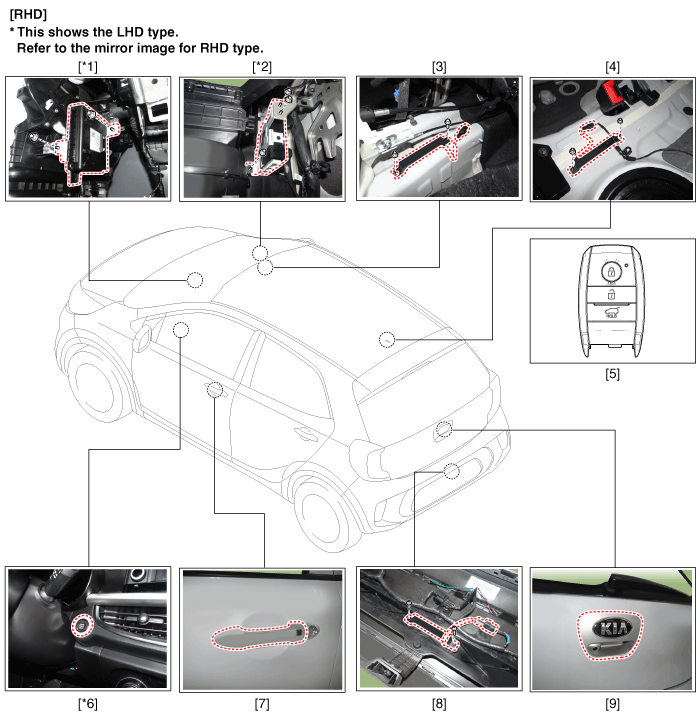

Расположение компонента

1. Блок управления кузовом (BCM)
2. Блок смарт-ключа (SMK)
3. Внутренняя антенна 1
4. Внутренняя антенна 2
5. Брелок-ключ
6. Кнопка старт-стоп (SSB)
7. Дверная ручка и дверная антенна
8. Бамперная антенна
9. Переключатель открытия задней двери

Принципиальные диаграммы
Принципиальная электрическая схема

Описание и работа
Описание
Системный Обзор
Система предлагает следующие возможности:
Изменение состояния зажигания и мощности двигателя с помощью кнопки запуска.
Управление внешними реле для переключения клемм ACC / IGN1 / IGN2 и STARTER без использования механического выключателя зажигания.
Отображение состояния автомобиля на дисплее с помощью светодиодов или явных сообщений.
Функция иммобилайзера за счет связи НЧ транспондера между брелоком и держателем брелока.
Избыточная архитектура для высокой надежности системы.
Интерфейс с коммуникационной сетью автомобиля Low Speed ​​CAN.
Интерфейс с автомобильной коммуникационной сетью LIN в зависимости от платформы.
Функции RKE и SMART KEY не считаются частью этой кнопки. Система запуска двигателя и указаны в отдельной системе.
Основная функция системы
Переключение клемм ACC/IGN1/IGN2.
Управление линией BAT реле STARTER (высокая сторона) на основе связи с ЭБУ EMS.
Управление функцией иммобилайзера.
Управление функцией предупреждения BES.
Кнопка запуска двигателя
Система запуска с помощью кнопки позволяет водителю управлять автомобилем, просто нажатием кнопки (называемой SSB) вместо использования стандартного механического ключ.
Если водитель нажимает SSB при предпосылках на тормозах, аутентификация по брелку и статус передачи удовлетворены, система BES продолжит блокировка/разблокировка рулевой колонки, управление терминал и проворачивание двигателя.
драйвер может отключить SSB, как только эта последовательность инициируется. После положительный ответ на запрос иммобилайзера, система активируйте стартер и свяжитесь с EMS, чтобы проверить состояние работы двигателя для запуска стартера.
водитель сможет остановить двигатель коротким нажатием на SSB, если автомобиль уже стоит. Аварийная остановка двигателя будет возможно долгим нажатием SSB или 3 последовательными нажатиями в случае автомобиль находится в режиме РАБОТАЕТ ДВИГАТЕЛЬ.

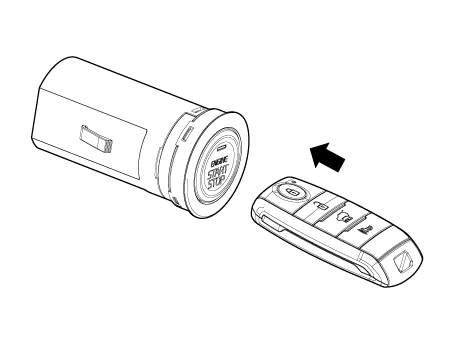

Если условия запуска двигателя не выполняются при нажатии на SSB обнаружен и действующий брелок аутентифицирован, система разблокируйте рулевую колонку и переключите клеммы на IGN. Еще один толчок на SSB нужно будет запустить двигатель.
В случай автомобиля, оснащенного системой SMART KEY, аутентификация брелока не потребует от водителя никаких действий. Для аварийного старта или в случае автомобиля без SMART KEY водитель должен будет вставить брелок в держатель брелока.

Управление зажиганием и включением/выключением двигателя путем отправки сигнала на IPM.
Отображение состояния с помощью светодиодной лампы ВКЛ/ВЫКЛ. (янтарный или зеленый)
Состояние включения/выключения индикатора Состояние при выключенном ключе зажигания
Нет
Характерная лампа
Условия
1
Индикаторная лампа горит
Дверь открыта, задний фонарь включен, ACC, IG включен
2
Индикаторная лампа 30 секунд горит → лампа не горит
Дверь закрыта, задний фонарь выключен, зажигание выключено
3
Индикаторная лампа ВЫКЛ.
Дистанционная БЛОКИРОВКА, пассивная БЛОКИРОВКА
4
Реостат включения заднего фонаря (лампа освещения)

Состояние индикатора ON/OFF в зависимости от положения ключа зажигания
Нет
Условия зажигания
Состояние индикатора кнопки «Пуск»
1
ИГ ВЫКЛ.
Светодиод белого цвета горит
2
ИГ АСС
Светодиод горит желтым цветом
3
ЗАЖИГАНИЕ ВКЛЮЧЕНО (двигатель выключен)
Горит зеленый светодиод
4
проворачивание
Поддерживайте состояние светодиода перед запуском
5
Двигатель работает
светодиод выключен

Работа для каждой функции запуска кнопки
1.
Электропитание включено / зажигание включено

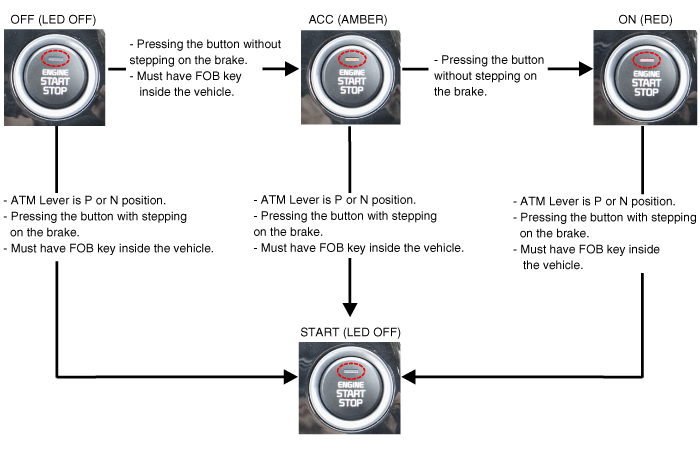

состояние электропитания изменяется в диапазоне OFF →ACC→IGN→OFF на нажатие кнопки без нажатия на тормоз (Или с нажатием на тормоз) внутри автомобиля с ключом FOB (однако, когда передача не включена P мощность постоянно меняется между ACC и IGN. Преобразование в ВЫКЛ. невозможно.)
Зажигание включается при нажатии кнопки с нажатием на тормоз в положении P/N ключом FOB.

2.
Электричество ВЫКЛ./ зажигание ВЫКЛ.

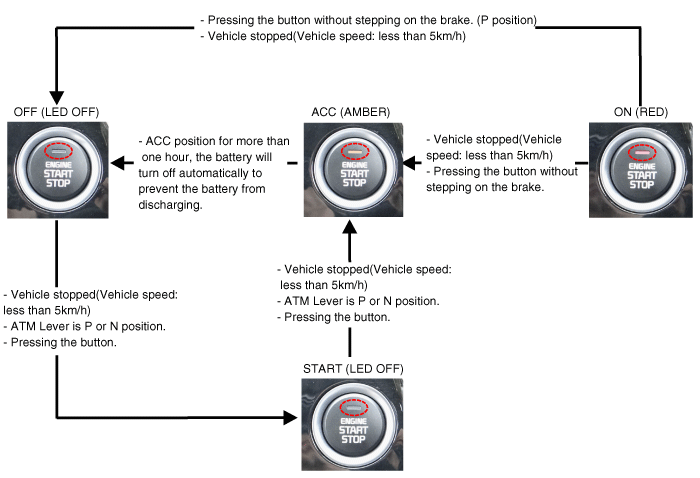

Выключение зажигания возможно в состоянии остановки автомобиля. (зажигание Состояние OFF возможно независимо от положения рычага банкомата.)
Переключение рычага для стоянки осуществляется на передаче N нажатием кнопки разблокировки рычага банкомата после отключения электроэнергии на передаче P.

3.

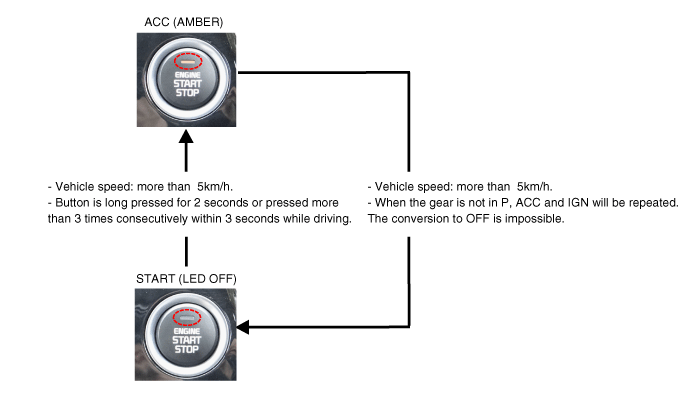

Как принудительно выключить зажигание и включить заново во время движения
Это способ принудительного выключения зажигания в случае утечки топлива при переворачивании автомобиля или в аварийной ситуации (например, отказ в возврат педали акселератора)
двигатель выключен и возвращается в состояние ACC при нажатии кнопки течение 2 секунд и более 3 раз подряд в течение 3 секунд во время вождение. Перезапуск доступен в течение следующих 30 секунд независимо от Ключ FOB и электрическая мощность изменяется через OFF → ACC→IGN→OFF нажатием кнопки без нажатия на тормоз (или с нажатием на тормозе) внутри автомобиля с ключом FOB. (Однако, когда он не в P положение, ACC↔IGN повторяется. Преобразование в OFF невозможно.)

4.
Функция 0,5-секундной задержки для входа выключателя тормоза.
запуск возможен при нажатии на педаль тормоза в пределах 0,5 секунду после нажатия кнопки пуска при выключенном двигателе.
5.
Индикатор состояния кнопки пуска (светодиод) горит в зависимости от состояния электропитания.
Электричество ВЫКЛ.: светодиод ВЫКЛ.
Состояние ACC электропитания: горит желтый светодиод
Электричество включено: горит синий светодиод
Во время запуска: Сохранение предыдущего состояния светодиода перед запуском
Начальное состояние: светодиод выключен
Вялый домашний режим

В в случае отсутствия входного сигнала для тормоза (спецификация AT), режим ACC должен перейти к «СТАРТ», нажав SSM в течение более 10 секунд.
В случае проблем со связью между EMS и CAN (состояние EMS).
состояние «ПУСК» перешло в «РАБОТА ДВИГАТЕЛЯ» на основе ввода оборотов.
В случае, если одна из двух входных линий SSM отключена,
Включение и выключение электроэнергии доступно при двойном нажатии SSB в течение 10 секунд (SSB LIMP HOME PRESS).
Звучит зуммер при первом нажатии кнопки.
Возможен цикл подачи электроэнергии, и зуммер останавливается при двойном нажатии кнопки в течение 10 секунд.
Блок смарт-ключа

SMK управляет всеми функциями, связанными с:
«Мониторинг кнопки «Старт-стоп» (SSB)»,
«Связь с иммобилайзером» (с блоком системы управления двигателем для разблокировки иммобилайзера),
«Сервер аутентификации» (Действительность транспондера и, в случае опции Smart Key, аутентификация Passive Fob),
«Контроль согласованности системы»,
«Диагностика системы»,
Управление отображением сообщения/предупреждающего зуммера.
Блок смарт-ключа управляет всей системой запуска двигателя с кнопки.
В случае применения SMART KEY, например, «Пассивный доступ», «Пассивный Блокировка» и «Пассивная авторизация интегрированы для Терминала Операции переключения».
Это собирает информацию о состоянии автомобиля из других модулей (автомобиля скорость, состояние тревоги, открыта дверь водителя...), считывает входные данные (например, SSB, Емкостной датчик/кнопка блокировки, переключатель положения PARK), управляет выходы (например, внешние и внутренние антенны) и связывается с другие устройства через сеть CAN, а также однолинейные интерфейсы.
Диагностикой и изучением компонентов системы BES также занимается SMK.
SMK управляет функциями, связанными с «управлением терминалом», путем активация внешних реле для ACC, IGN1 и IGN2. Этот блок также отвечает за управление реле STARTER.
СМК также управляет освещением SSB, а также «индикатор состояния системы», который состоит из 2-х светодиодов разного цвета. Подсветкой держателя брелока также управляет СМК.
SMK считывает входные данные (брелок двигателя, скорость автомобиля, контакт реле). состояние), управляет выходами (выходной привод реле двигателя) и связывается с другими устройствами через CAN.
внутренняя архитектура SMK определена таким образом, что управление терминала защищена даже в случае выхода из строя одного из двух микроконтроллеры, системная несогласованность или прерывание связи в сети CAN.
В в случае выхода из строя одного из двух контроллеров оставшийся контроллер отключает реле стартера. Реле клемм IGN1 и IGN2 должны поддерживаться в состоянии, ранее запомненном до отказа и водитель должен иметь возможность отключить эти клеммы IGN, нажатие SSB с последовательностью нажатия EMERGENCY_STOP. Тем не менее, двигатель перезагрузка не будет разрешена. Состояние реле ACC будет зависеть от тип отказа.
Основными функциями СМК являются:
Управление терминальными реле
Мониторинг скорости автомобиля, полученный от датчика или ЭБУ ABS/ESP.
Управление светодиодами SSB (подсветка, состояние зажима).
Управление базовой станцией, находящейся в SSB, через прямой последовательный интерфейс.
Мониторинг согласованности системы для диагностики сбоя SMK и переключения в соответствующий аварийный режим.
Предоставление информации о скорости автомобиля
Мониторинг кнопки «Старт-стоп» (SSB)
Управление мощностью стартера

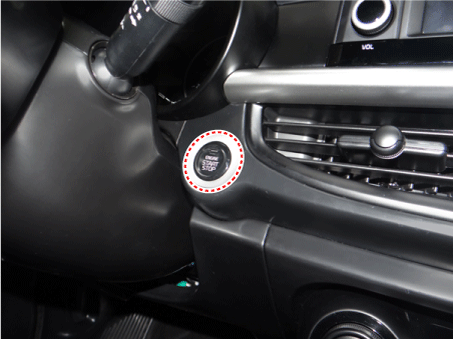

Кнопка Старт/Стоп (SSB)
Одноступенчатая кнопка используется водителем для управления транспортным средством. Нажатие этой кнопки позволяет:
Для активации режимов питания «Выкл.», «Аксессуар», «Зажигание» и «Пуск» переключением соответствующих клемм
Чтобы запустить двигатель
Чтобы остановить двигатель
контакт будет застрахован микровыключателем и подсветкой. предусмотрена для выделения маркировки кнопки, когда это необходимо.
Три (3) цвета светодиода расположены на внешнем кольце переключателя в сборе. Они отображают состояние системы.
Они ВЫКЛ (белый) / ACC (желтый) / ВКЛ (зеленый).

Таблица состояний системы BES (кнопка запуска двигателя)
СОСТОЯНИЯ системы в РЕЖИМЕ ОБУЧЕНИЯ
В режиме обучения система BES может находиться в 6 различных состояниях, в зависимости от состояния терминалов и состояния двигателя:
Состояние системы
Состояние терминала
Состояние двигателя
1. ВЫКЛ. — заблокировано
ВЫКЛЮЧЕННЫЙ
Остановлено
2. ВЫКЛ. — разблокировано
ВЫКЛЮЧЕННЫЙ
Остановлено
3. АКК
АКК
Остановлено
4. ИГН
IGN1, IGN2, АКК
Остановлено
5. Старт
IGN1, Старт
проворачивание
6. ЗАЖИГАНИЕ - Двигатель
IGN1, IGN2, АКК
Бег
(означает «самостоятельный»)

Ссылаясь к терминалам, состояния системы, описанные в таблице выше, те же, что и в системе, основанной на механическом зажигании выключатель.
Один особенностей, отличающих его от механического выключателя зажигания. заключается в том, что система BES допускает специальный переход от [OFF] к [START] без прохождения состояний [ACC] и [IGN].
СОСТОЯНИЯ СИСТЕМЫ В ПЕРВИЧНОМ РЕЖИМЕ
Систему BES можно установить в 5 различных состояниях (ВЫКЛ. БЛОКИРОВКА не доступны в исходном режиме), в зависимости от состояния терминалов и Состояние двигателя:
Состояние системы
Состояние терминала
Состояние двигателя
1. ВЫКЛ. - РАЗБЛОКИРОВАНО
ВЫКЛЮЧЕННЫЙ
Остановлено
2. АКК
АКК
Остановлено
3. ИГН
IGN1, IGN2, АКК
Остановлено
4. Старт
IGN1, START со специальным шаблоном активации
проворачивание
5. ЗАЖИГАНИЕ - Двигатель
IGN1, IGN2, АКК
Бег
(означает «самостоятельный»)

Ссылаясь к терминалам, состояния системы, описанные в таблице выше, те же, что и в системе, основанной на механическом зажигании выключатель.
Один особенностей, отличающих его от механического выключателя зажигания. заключается в том, что система BES допускает специальный переход от [OFF] к [START] без прохождения состояний [ACC] и [IGN].
Модуль управления кузовным оборудованием (BCM)
Технические характеристики Технические характеристики [Тип BCM] Предметы Технические характеристики Номинальное напряжение 12 В пост. тока Рабочее напряжение 9–16 В пост. тока Рабочее ...
Кнопка Старт/Стоп

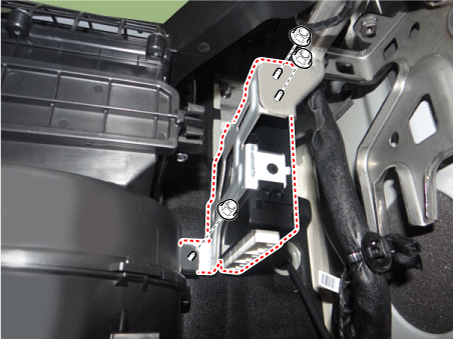

Компоненты и расположение компонентов Компонент Процедуры ремонта Удаление 1.Отсоедините отрицательную (-) клемму аккумуляторной батареи. 2. Снимите нижнюю панель аварийной подушки. (Обратитесь к Боду...
