Электрохромное внутреннее зеркало заднего вида

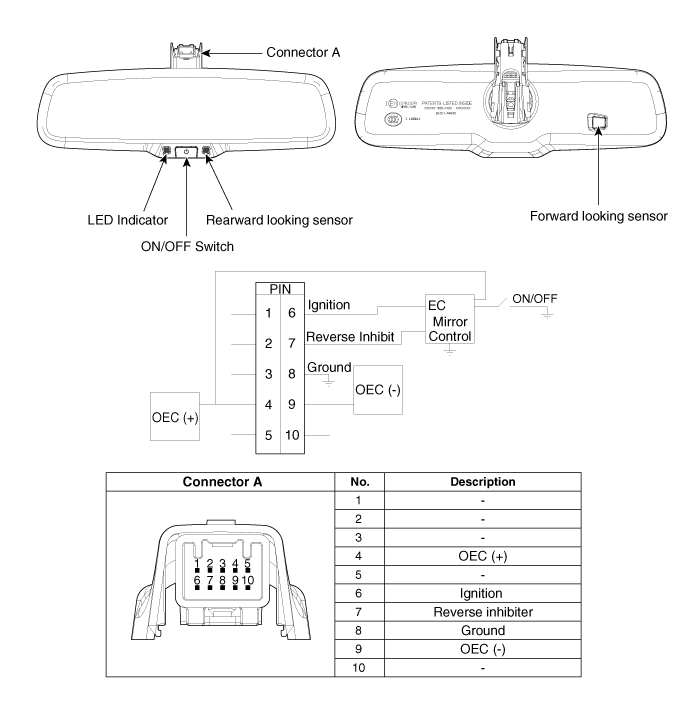

Компоненты и расположение компонентов

Компоненты

Описание и работа

Описание

ECM (электрохроматическое внутреннее зеркало заднего вида) автоматически затемняется, чтобы защитить глаза водителя, когда он чувствует свет отражение от машины сзади. Датчик в зеркале определяет яркости и если фара автомобиля сзади отражается на зеркало, химический слой внутри зеркала реагирует на блики и регулирует коэффициент отражения от 10 до 70%. При переключении на заднюю передачу, зеркало становится ярким независимо от окружающих. ЕСМ получает сигналы напряжения, заземления и передачи заднего хода и использует два датчика для измерения интенсивности ослепления.

1. 1
   Датчик, обращенный вперед, определяет, достаточно ли темно в окружающем пространстве для активации функции.
2. 2
   Датчик, обращенный назад, обнаруживает блики на зеркале. Если блики обнаружен, датчик передает сигнал для затемнения зеркала
3. 3

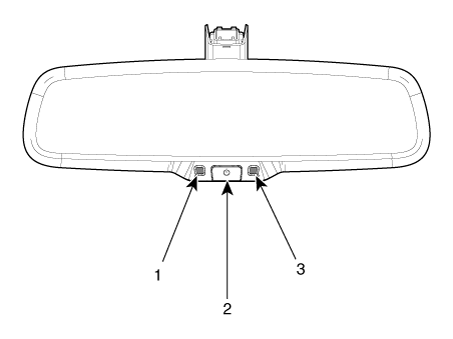

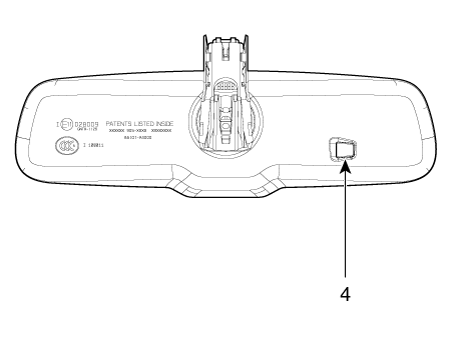

   ECM затемняется до уровня, определенного при взгляде назад. датчик. Когда блики больше не обнаруживаются, зеркало останавливается. функционирование. (1. Светодиодный индикатор, 2. Переключатель ВКЛ/ВЫКЛ, 3. Датчик заднего обзора, 4. Датчик переднего обзора)





Функция автоматического затемнения

К защитить ваше зрение во время ночного вождения, ваше зеркало будет автоматическое затемнение при обнаружении бликов от движущихся транспортных средств за тобой. Функцией автоматического затемнения можно управлять с помощью функции затемнения. Кнопка ВКЛ/ВЫКЛ:

1. 1
   Нажатие и удерживание кнопки управления функциями более 3, но менее 6 секунд выключает функцию автоматического затемнения, на что указывает зеленый светодиодный индикатор состояния гаснет.
2. 2
   Нажатие и снова удерживая кнопку управления функциями более 3, но менее чем через 6 секунд включает функцию автоматического затемнения, что отображается загорится зеленый светодиодный индикатор состояния.

Процедуры ремонта

осмотр

Проверьте его, выполнив описанную ниже процедуру, чтобы убедиться, что блок управления двигателем работает нормально.

1. 1
   Поверните ключ зажигания в положение «ON».
2. 2
   Закройте передний датчик.
3. 3
   Направьте свет на датчик, обращенный назад.
4. 4
   ЕСМ гаснет, как только датчик, обращенный назад, определяет определенный уровень яркости.
5. 5
   При включении задней передачи ЕСМ не тускнеет. При направлении света как на датчики, обращенные вперед, так и на датчики, обращенные назад, ЕСМ не должен затемнять свет.

Удаление

1. 1

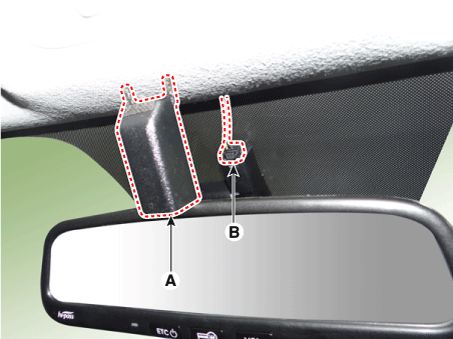

   Снимите крышку проводки зеркала (А) и отсоедините разъем зеркала (В).



2. 2

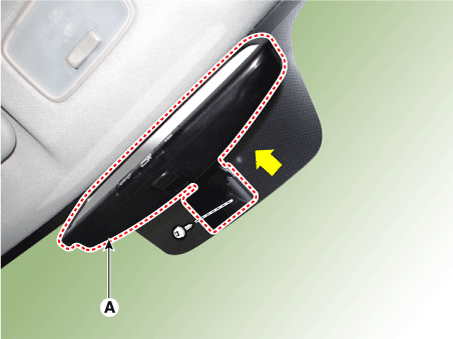

   Снимите зеркало (А), потянув зеркало вверх в направлении, указанном стрелкой ниже.



Монтаж

1. 1
   При установке зеркала будьте осторожны, чтобы не повредить монтажный кронштейн.
2. 2
   Установите крышку проводки зеркала после повторного подключения разъема и затяжки винта.
