Управление двигателем/топливная система
Компоненты и расположение компонентов
Место в руководстве: Управление двигателем/топливная система
~3мин чтения

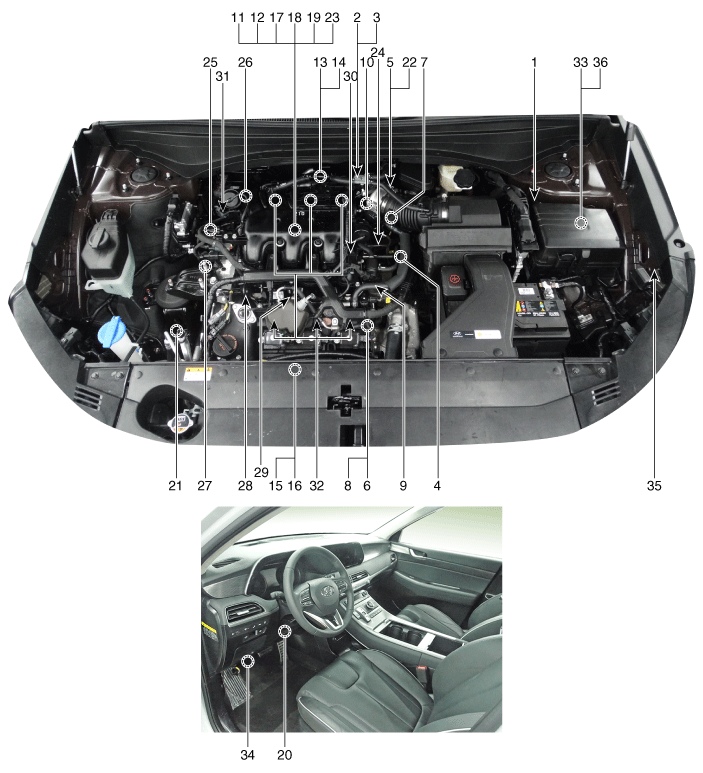

Расположение компонентов
| 1. ЕСМ (Модуль управления двигателем) 2. Датчик температуры впускного воздуха (IATS) 3. Датчик абсолютного давления в коллекторе (MAPS) 4. Датчик температуры охлаждающей жидкости двигателя (ECTS) 5. Датчик положения дроссельной заслонки (TPS) [встроен в модуль ETC] 6. Датчик положения коленчатого вала (CKPS) 7. Датчик положения распределительного вала (CMPS) [ряд 1/впуск] 8. Датчик положения распределительного вала (CMPS) [ряд 1/выхлоп] 9. Датчик положения распределительного вала (CMPS) [ряд 2/впуск] 10. Датчик положения распределительного вала (CMPS) [ряд 2/выхлоп] 11. Датчик детонации (КС) [Банк 1] 12. Датчик детонации (КС) [Банк 2] 13. Датчик кислорода с подогревом (HO2S) [ряд 1 / датчик 1] 14. Датчик кислорода с подогревом (HO2S) [ряд 1/датчик 2] 15. Датчик кислорода с подогревом (HO2S) [ряд 2 / датчик 1] 16. Датчик кислорода с подогревом (HO2S) [ряд 2 / датчик 2] 17. Датчик давления в рампе (RPS) 18. Датчик температуры масла CVVT (OTS) |
19. ЦВВТ Датчик давления масла (OPS) 20. Датчик положения акселератора (APS) 21. Датчик давления кондиционера (APT) 22. ETC Motor (встроенный информационный модуль ETC) 23. Инжектор 24. Электромагнитный клапан управления продувкой (PCSV) 25. Соленоид переменной силы (VFS) [ряд 1/впуск] 26. Масляный регулирующий клапан CVVT (OCV) [ряд 1/выхлоп] 27. Соленоид переменной силы (VFS) [ряд 2/впуск] 28. Масляный регулирующий клапан CVVT (OCV) [ряд 2/выхлоп] 29. Клапан регулирования давления топлива (FPCV) 30. Электромагнитный клапан регулируемого впуска (VIS) №1 31. Электромагнитный клапан регулируемого впуска (VIS) №2 32. Катушка зажигания 33. Реле топливного насоса 34. Разъем канала передачи данных (DLC) [16-контактный] 35. Универсальный контрольный разъем [20-контактный 36. Главное реле |

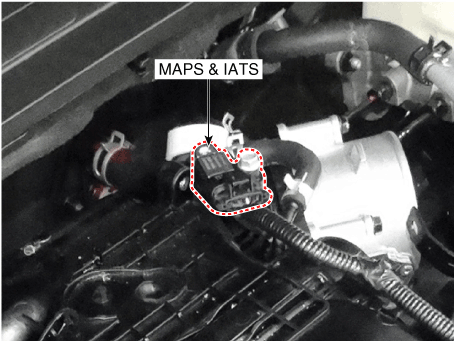

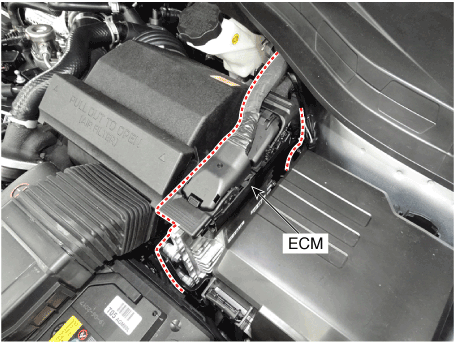

| 1. ECM (модуль управления двигателем) | 2. Датчик температуры впускного воздуха (IATS) 3. Датчик абсолютного давления в коллекторе (MAPS) |
 |
 |

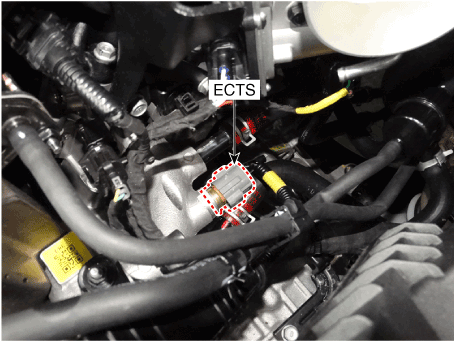

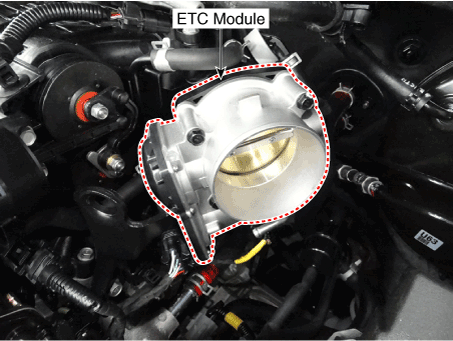

| 4. Датчик температуры охлаждающей жидкости двигателя (ECTS) | 5. Датчик положения дроссельной заслонки (TPS) [встроен в модуль ETC] 22. Двигатель ETC (встроенный информационный модуль ETC) |
 |
 |

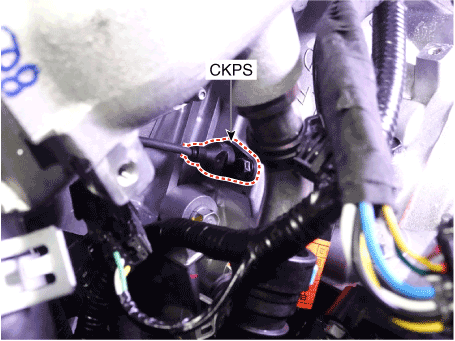

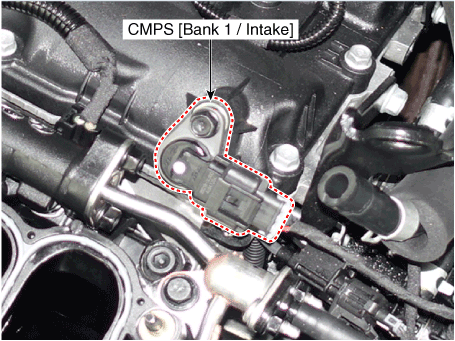

| 6. Датчик положения коленчатого вала (CKPS) | 7. Датчик положения распределительного вала (CMPS) [ряд 1/впуск] |
 |
 |

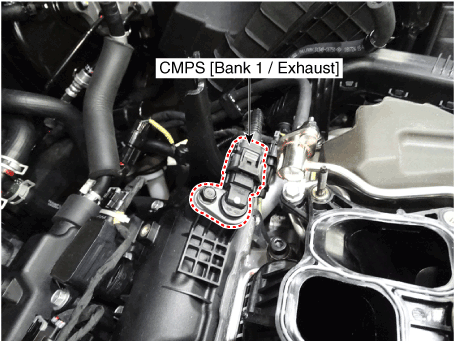

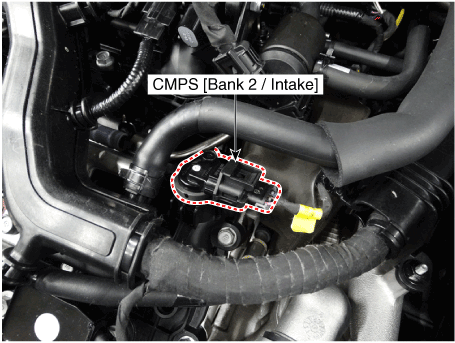

| 8. Датчик положения распределительного вала (CMPS) [ряд 1/выхлоп] | 9. Датчик положения распределительного вала (CMPS) [ряд 2/впуск] |
 |
 |

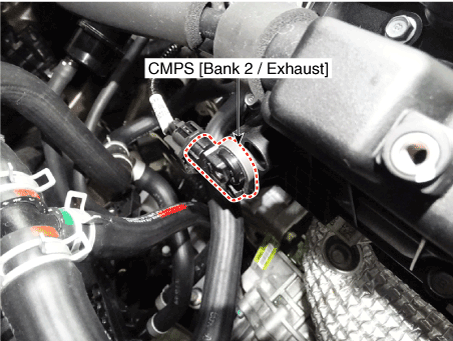

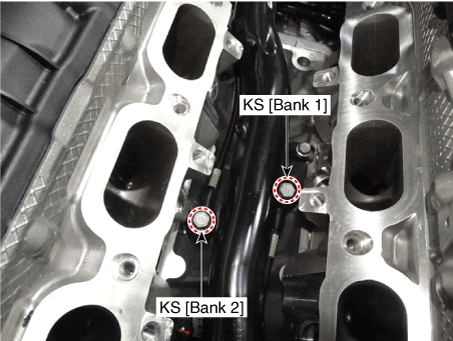

| 10. Датчик положения распределительного вала (CMPS) [ряд 2/выхлоп] | 11. Датчик детонации (КС) [Банк 1] 12. Датчик детонации (КС) [Банк 2] |
 |
 |

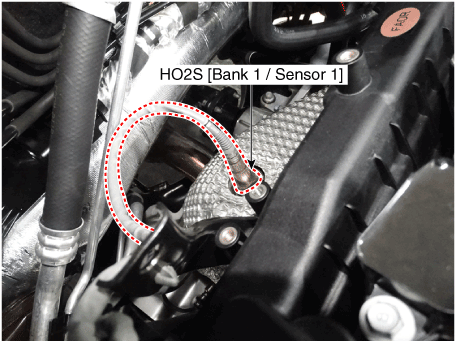

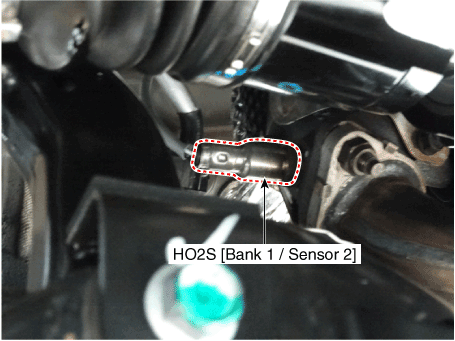

| 13. Датчик кислорода с подогревом (HO2S) [ряд 1 / датчик 1] | 14. Датчик кислорода с подогревом (HO2S) [ряд 1/датчик 2] |
 |
 |

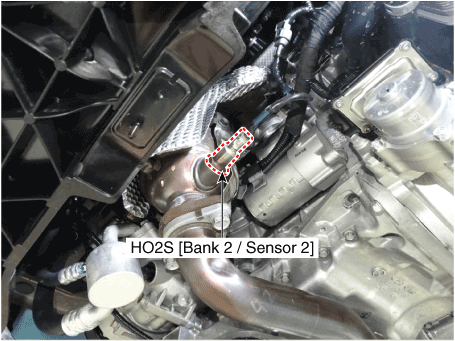

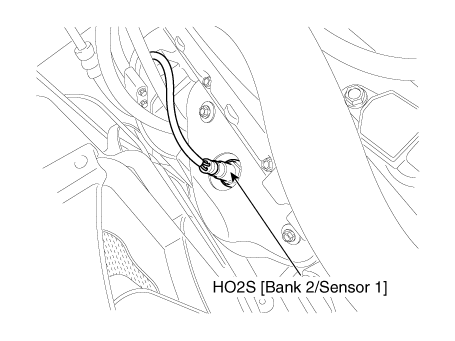

| 15. Датчик кислорода с подогревом (HO2S) [ряд 2 / датчик 1] | 16. Датчик кислорода с подогревом (HO2S) [ряд 2 / датчик 2] |
 |
 |

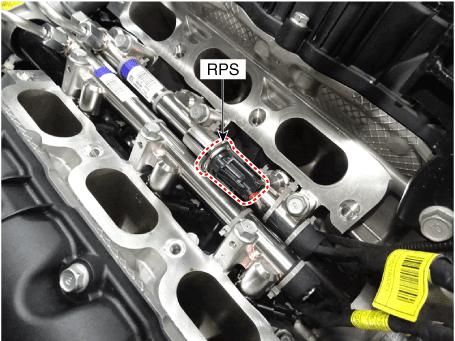

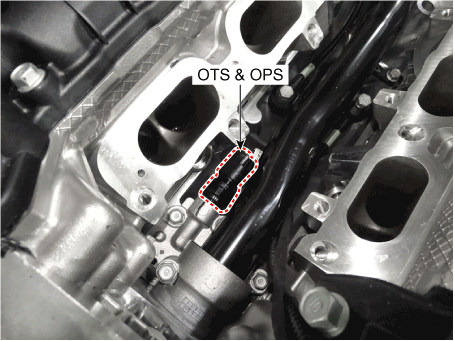

| 17. Датчик давления в рампе (RPS) | 18. Датчик температуры масла CVVT (OTS) 19. Датчик давления масла CVVT (OPS) |
 |
 |

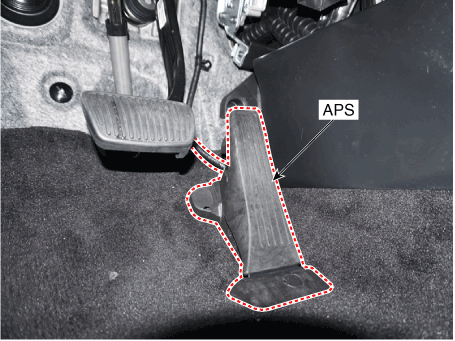

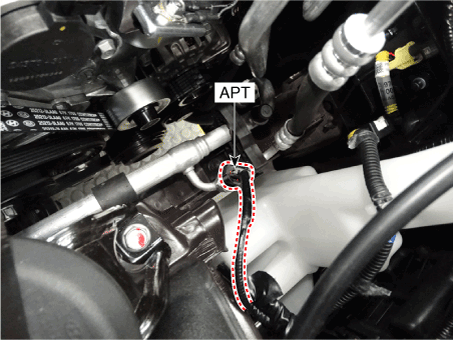

| 20. Датчик положения акселератора (APS) | 21. Датчик давления кондиционера (APT) |
 |
 |

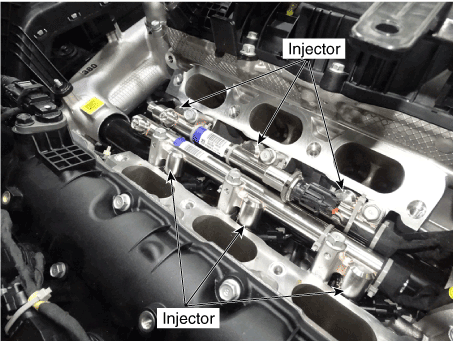

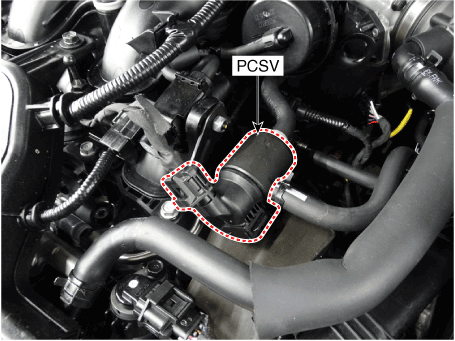

| 23. Инжектор | 24. Электромагнитный клапан управления продувкой (PCSV) |
 |
 |

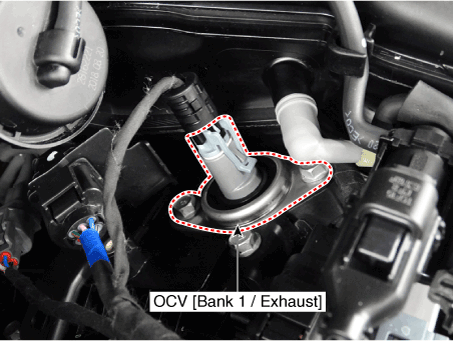

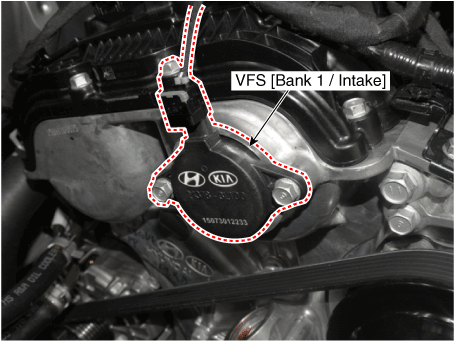

| 25. Соленоид переменной силы (VFS) [ряд 1/впуск] | 26. Масляный регулирующий клапан CVVT (OCV) [ряд 1/выхлоп] |
 |
 |

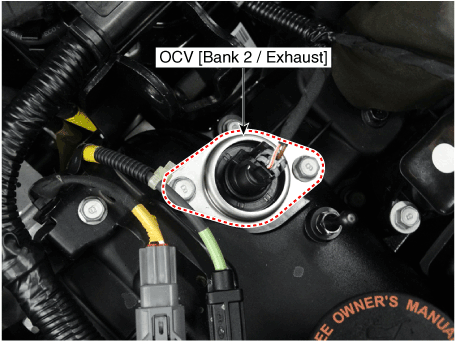

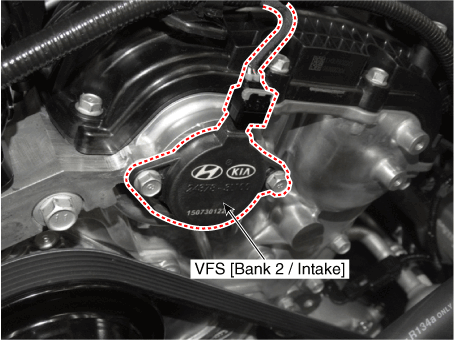

| 27. Соленоид переменной силы (VFS) [ряд 2/впуск] | 28. Масляный регулирующий клапан CVVT (OCV) [ряд 2/выхлоп] |
 |
 |

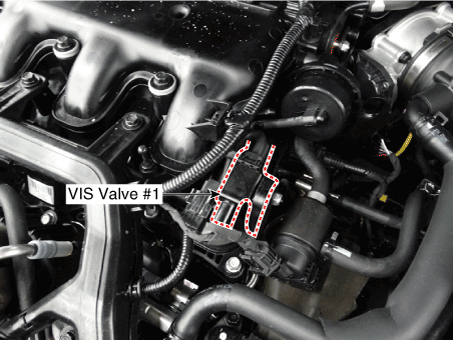

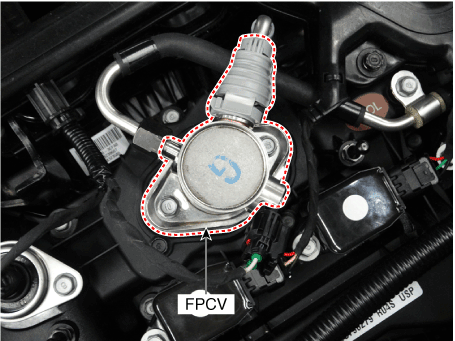

| 29. Клапан регулирования давления топлива (FPCV) | 30. Электромагнитный клапан регулируемого впуска (VIS) №1 |
 |
 |

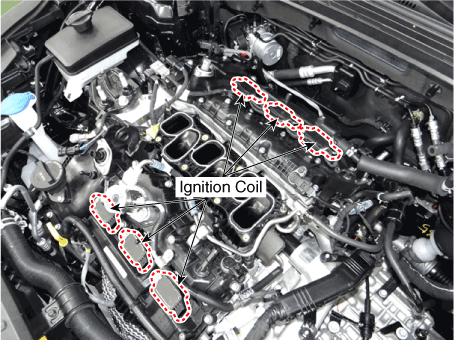

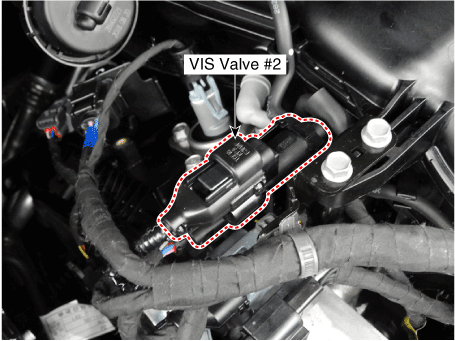

| 31. Электромагнитный клапан регулируемого впуска (VIS) №2 | 32. Катушка зажигания |
 |
 |

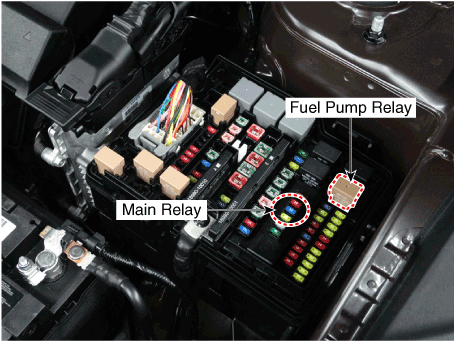

| 36. Главное реле [блок EMS] 33. Реле топливного насоса [блок EMS] |

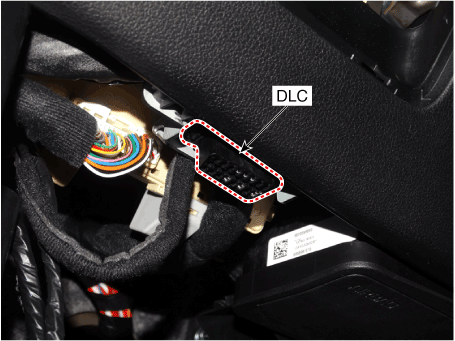

34. Разъем канала передачи данных (DLC) [16-контактный] |
 |
 |

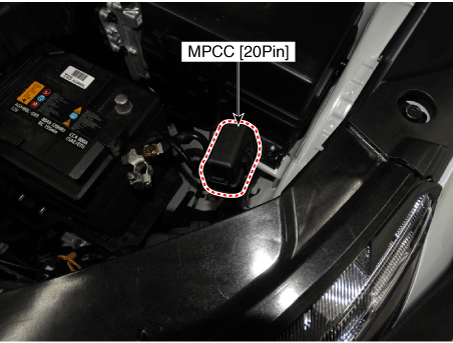

| 35. Универсальный контрольный разъем [20 контактов] | |
 |
