Электромагнитный клапан управления продувкой (PCSV)

Описание и работа

Описание

Установленный на впускном коллекторе электромагнитный клапан управления продувкой (PCSV) управляет испарительная продувка между адсорбером и впускным коллектором. Это электромагнитный клапан и открыт, когда ECM заземляет линию управления клапаном. Когда проход открыт (PCSV включен), пары топлива, хранящиеся в адсорбере, выводятся к впускному коллектору.

Технические характеристики

Спецификация

Элемент	Спецификация
Сопротивление катушки (Ом)	18,5–22,5 [20 °C]

Принципиальные диаграммы

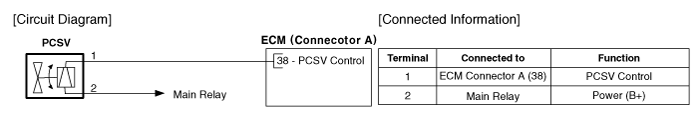

Принципиальная электрическая схема

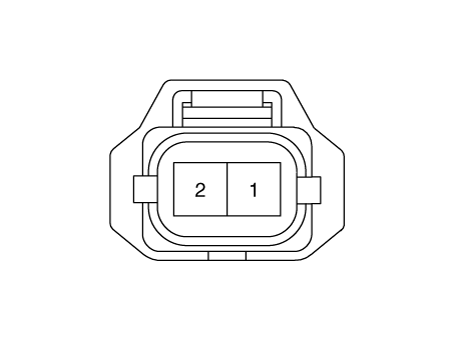

Соединитель жгута

Процедуры ремонта

осмотр

1. 1
   Выключите зажигание.
2. 2
   Отсоедините разъем PCSV.
3. 3
   Измерьте сопротивление между клеммами 1 и 2 PCSV.
4. 4
   Убедитесь, что сопротивление находится в пределах спецификации.

   Спецификация: 18,5–22,5 Ом [20 °C]

Удаление

1. 1
   Выключите зажигание и отсоедините отрицательную (-) клемму аккумуляторной батареи.
2. 2

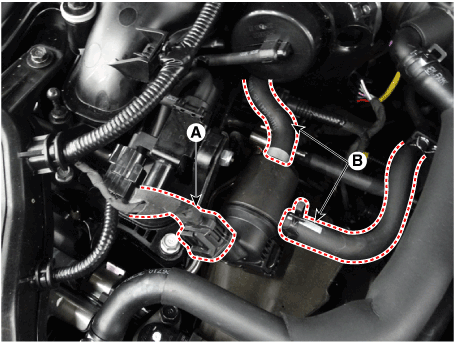

   Отсоедините разъем электромагнитного клапана управления продувкой (А).
3. 3
   Отсоедините паровые шланги (В) от электромагнитного клапана управления продувкой.
4. 4
   Снимите клапан с кронштейна.



Монтаж

Установите компонент с указанным крутящим моментом. Обратите внимание, что внутреннее повреждение может произойти, если компонент упадет. В этом случае осмотрите его перед установкой. Не наносите масло или смазку на концы шлангов при подсоединении. шланг PCSV. Не допускайте попадания посторонних материалов в клапан.

1. Установите в порядке, обратном снятию.
