Hyundai Palisade: система управления двигателем / датчик абсолютного давления во впускном коллекторе (MAPS)

Hyundai Palisade (LX2) 2020-2023 Руководство по ремонту / Управление двигателем/топливная система / Система управления двигателем / Датчик абсолютного давления во впускном коллекторе (MAPS)

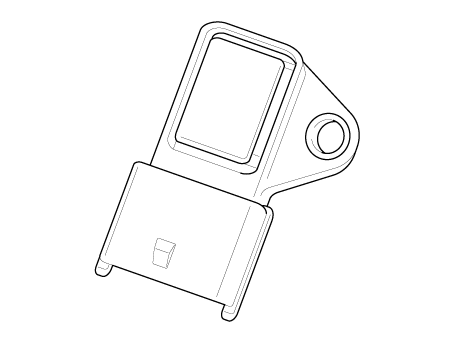

Описание и работа

Описание

Датчик абсолютного давления в коллекторе (MAPS) представляет собой датчик типа скорости-плотности, установленный на расширительном бачке. Он измеряет абсолютное давление расширительного бачка и передает аналоговый сигнал пропорциональный давлению на ECM.

Используя этот сигнал, ECM рассчитывает количество всасываемого воздуха и мощность двигателя. скорость.

MAPS состоит из пьезоэлектрического элемента и гибридной ИС, усиливающей выходной сигнал элемента. Элемент изготовлен из кремниевой диафрагмы, которая имеет Чувствительный к давлению переменный резистор с эффектом полупроводника.

Поскольку одна сторона кремниевой диафрагмы находится в 100% вакууме, а другая подвержена давлением в коллекторе, этот датчик может выводить аналоговый сигнал с помощью изменение кремния пропорционально изменению давления.

Hyundai Palisade. Description and operation

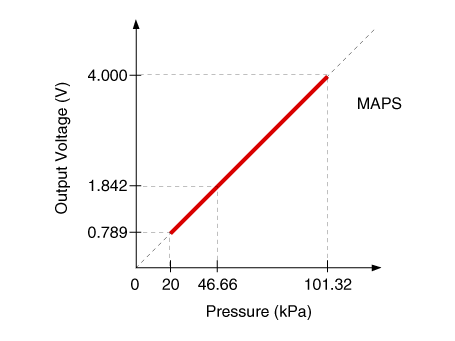

Технические характеристики

Спецификация

Давление (кПа)	Выходное напряжение (В) [Vref = 5 В]
20,0	0,79
46,66	1,84
101,32	4.0

Hyundai Palisade. Specifications

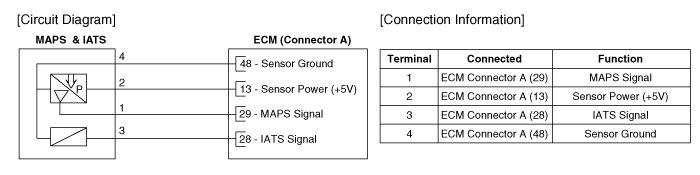

Принципиальные диаграммы

Принципиальная электрическая схема

Hyundai Palisade. Schematic diagrams

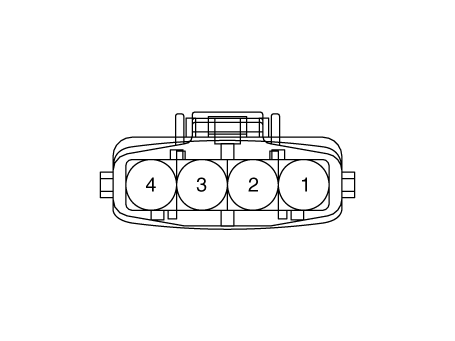

Соединитель жгута

Hyundai Palisade. Schematic diagrams

Процедуры ремонта

осмотр

1.	Подключите диагностический прибор к разъему канала передачи данных (DLC).

Измерьте выходное напряжение MAPS на холостом ходу с включенным зажиганием.

Давление (кПа)	Выходное напряжение (В) [Vref = 5 В]
20,0	0,79
46,66	1,84
101,32	4.0

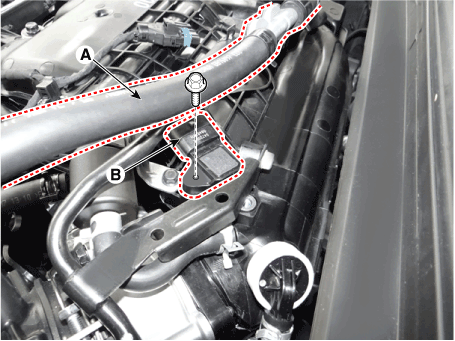

Удаление

1.	Выключите зажигание и отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Отсоедините вакуумный шланг (А).

3.	Отсоедините разъем датчика абсолютного давления в коллекторе (В).

Снимите датчик, ослабив крепежный болт.

Болт крепления датчика абсолютного давления в коллекторе (MAPS):

9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)

Hyundai Palisade. Repair procedures

Монтаж

•	Установите компонент с указанным крутящим моментом.

•	Обратите внимание, что внутреннее повреждение может произойти, если компонент упадет. В этом случае осмотрите компонент перед установкой.

•	Вставьте датчик в установочное отверстие и будьте осторожны, чтобы не повредить его во время установки.

1.	Установите в порядке, обратном снятию.
