Hyundai Palisade: система управления двигателем / датчик температуры охлаждающей жидкости двигателя (ECTS)

Hyundai Palisade (LX2) 2020-2023 Руководство по ремонту / Управление двигателем/топливная система / Система управления двигателем / Датчик температуры охлаждающей жидкости двигателя (ECTS)

Описание и работа
Описание

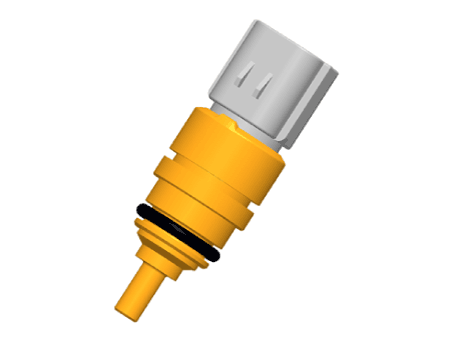

Датчик температуры охлаждающей жидкости двигателя расположен в канале охлаждающей жидкости двигателя в головке блока цилиндров. Датчик (ECTS) определяет температуру охлаждающей жидкости двигателя. ECTS использует термистор с сопротивлением, пропорциональным температуре.
Электрическое сопротивление ECTS уменьшается с повышением температуры, и увеличивается с понижением температуры. Опорный +5В подается на ECTS через резистор в ECM. То есть резистор в ECM и термисторы в ECTS соединены последовательно. Когда значение сопротивления термистор в ECTS изменяется в зависимости от температуры охлаждающей жидкости двигателя, выходное напряжение также изменяет продолжительность иона и управляет опережением зажигания использование информации о температуре охлаждающей жидкости двигателя, чтобы избежать остановки двигателя и улучшить управляемость.
При работе холодного двигателя ECM увеличивает частоту впрыска топлива. и управляет моментом зажигания, используя информацию о температуре охлаждающей жидкости двигателя. во избежание остановки двигателя и улучшения управляемости.

Hyundai Palisade. Description and operation

Технические характеристики
Спецификация
Температура
Сопротивление (кОм)
°С
°F
-40
-40
48.14
-20
-4
14.13 - 16.83
0
32
5,79
20
68
2,31 - 2,59
40
104
1,15
60
140
0,59
80
176
0,32

Принципиальные диаграммы

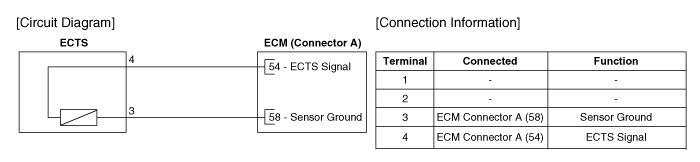

Принципиальная электрическая схема

Hyundai Palisade. Schematic diagrams

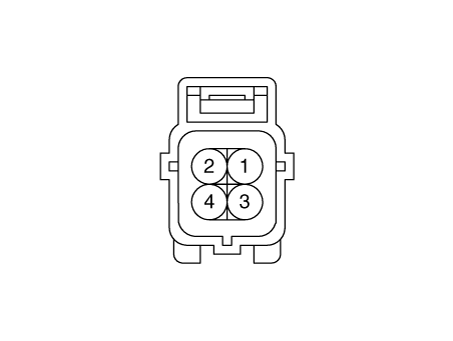

Соединитель жгута

Hyundai Palisade. Schematic diagrams

Процедуры ремонта
осмотр
1.
Выключите зажигание.
2.
Отсоедините разъем ECTS.
3.
Уберите ECTS.
(См. «Удаление»)
4.
После погружения термистора датчика в охлаждающую жидкость двигателя измерьте сопротивление между клеммами ECTS 3 и 4.
5.
Убедитесь, что сопротивление находится в пределах спецификации.
Температура
Сопротивление (кОм)
°С
°F
-40
-40
48.14
-20
-4
14.13 - 16.83
0
32
5,79
20
68
2,31 - 2,59
40
104
1,15
60
140
0,59
80
176
0,32

Удаление
1.
Выключите зажигание и отсоедините отрицательную (-) клемму аккумуляторной батареи.
2.
Снимите воздушный фильтр в сборе.
(См. Механическая система двигателя — «Воздушный фильтр»)
3.

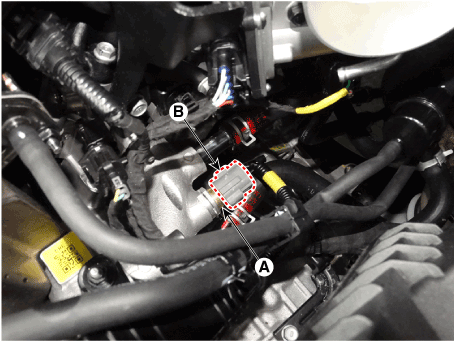

Отсоедините разъем датчика температуры охлаждающей жидкости двигателя (А).
4.
Снимите датчик температуры воды (В) с регулятора температуры воды. сборка.
Hyundai Palisade. Repair procedures
•
Обратите внимание, что охлаждающая жидкость двигателя может вытекать из-за температуры воды. блок управления при снятии датчика.

Hyundai Palisade. Repair procedures

Монтаж
Hyundai Palisade. Repair procedures
•
Установите компонент с указанным крутящим моментом.
•
Обратите внимание, что внутреннее повреждение может произойти, если компонент упадет. В этом случае осмотрите компонент перед установкой.
•
Вставьте датчик в установочное отверстие и будьте осторожны, чтобы не повредить его во время установки.
1.
Установите в порядке, обратном снятию.
2.
Долейте охлаждающую жидкость двигателя.
(См. Механическая система двигателя — «Система охлаждающей жидкости»)
