Hyundai Palisade: система управления двигателем / соленоид переменной силы (VFS)

Hyundai Palisade (LX2) 2020-2023 Руководство по ремонту / Управление двигателем/топливная система / Система управления двигателем / Соленоид переменного усилия (VFS)

Описание и работа

Описание

Система непрерывного изменения фаз газораспределения (CVVT) опережает или задерживает клапан. синхронизация впускного и выпускного клапана в соответствии с управляющим сигналом ECM который рассчитывается по частоте вращения двигателя и нагрузке. Управляя CVVT, клапан происходит перекрытие или недокрытие, что, в свою очередь, повышает эффективность использования топлива, снижает отработавших газов (NOx, HC) и улучшает работу двигателя за счет уменьшения прокачки потери, создание внутреннего эффекта рециркуляции отработавших газов, улучшение стабильности сгорания, улучшение объемный КПД и увеличение работы расширения. Эта система состоит из соленоид переменной силы (VFS), который подает моторное масло на фазовращатель кулачка. или отсекает моторное масло от кулачкового фазовращателя в соответствии с PWM ECM (Импульсный С управляющим сигналом Modulation), кулачковый фазовращатель, который изменяет фазу кулачка на используя гидравлическую силу моторного масла.

Соленоид переменного усилия (VFS) [впуск] изменяет свое усилие в зависимости от ШИМ обязан контролировать ход болта [впускного] клапана управления маслом (OCV) CVVT. Подаваемое масло вращает ротор, соединенный с распределительным валом кулачкового пейджера. и поворачивает распределительный вал в направлении вращения двигателя (впуск опережает/ выхлоп запаздывает) или в обратном направлении (впуск запаздывает / выхлоп опережает) изменить фазовый угол кулачка.

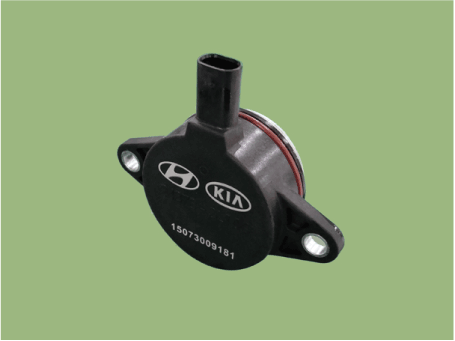

Соленоид переменной силы (VFS) [ряды 1, 2/впуск]

Hyundai Palisade. Description and operation

Технические характеристики

Спецификация

Элемент	Спецификация
Сопротивление катушки (Ом)	7,0–8,0 [20°C (68°F)]

Процедуры ремонта

осмотр

1.	Выключите зажигание.

2.	Отсоедините разъем VFS.

3.	Измерьте сопротивление между клеммами 1 и 2 VFS.

Убедитесь, что сопротивление находится в пределах спецификации.

Спецификация: 7,0–8,0 Ом [20°C (68°F)]

Удаление

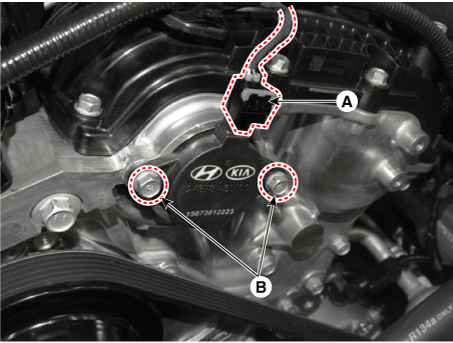

Соленоид переменной силы (VFS) [ряд 1 / впуск]

1.	Выключите зажигание и отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Отсоедините разъем VFS (A).

Выверните крепежные болты (B) и снимите VFS с двигателя.

Болт крепления соленоида переменного усилия:

9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)

Hyundai Palisade. Repair procedures

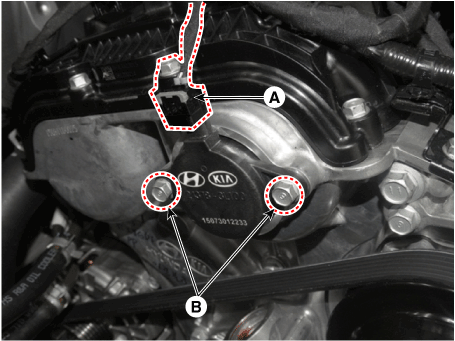

Соленоид переменной силы (VFS) [ряд 2 / впуск]

1.	Выключите зажигание и отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Отсоедините разъем VFS (A).

Выверните крепежные болты (B) и снимите VFS с двигателя.

Болт крепления соленоида переменного усилия:

9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)

Hyundai Palisade. Repair procedures

Монтаж

•	Установите компонент с указанным крутящим моментом.

•	Обратите внимание, что внутреннее повреждение может произойти при падении компонента. Если компонент упал, проверьте его перед установкой.

1.	Установите в порядке, обратном снятию.
