Hyundai Palisade (LX2) 2020-2023 Руководство по ремонту / Управление двигателем/топливная система / Система управления двигателем / Инжектор

Описание и работа

Описание

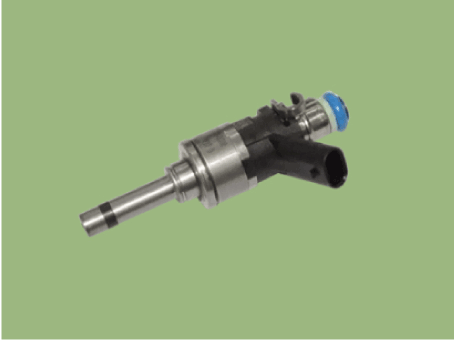

Основываясь на информации от различных датчиков, ECM может рассчитать количество топлива. быть введенным. Топливная форсунка представляет собой электромагнитный клапан, количество инъекции контролируется продолжительностью времени инъекции. Блок управления двигателем каждую форсунку, заземлив цепь управления. Когда ECM подает питание на форсунку заземляя цепь управления, напряжение цепи должно быть низким (теоретически 0В) и впрыскивается топливо. Когда ECM обесточивает форсунку, открывая цепи управления, топливная форсунка закрыта, и напряжение в цепи на мгновение достигают пика, а затем стабилизируются при напряжении системы.

Hyundai Palisade. Description and operation

Технические характеристики

Спецификация

Элемент	Спецификация
Сопротивление катушки (Ом)	1,30–1,44 [20°C (68°F)]
Давление топлива [кПа (бар, кгс/см)]	2000 - 19907 гг. (20 - 200, 20,4 - 203)
Рабочее напряжение (В)	6 - 16
приколоть	2

Поиск неисправностей

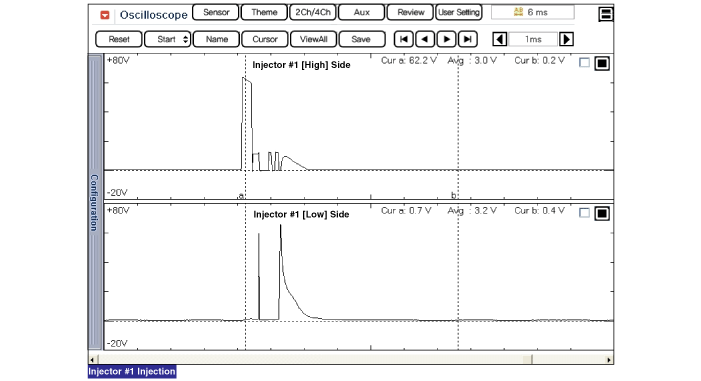

Форма сигнала

Hyundai Palisade. Troubleshooting

Принципиальные диаграммы

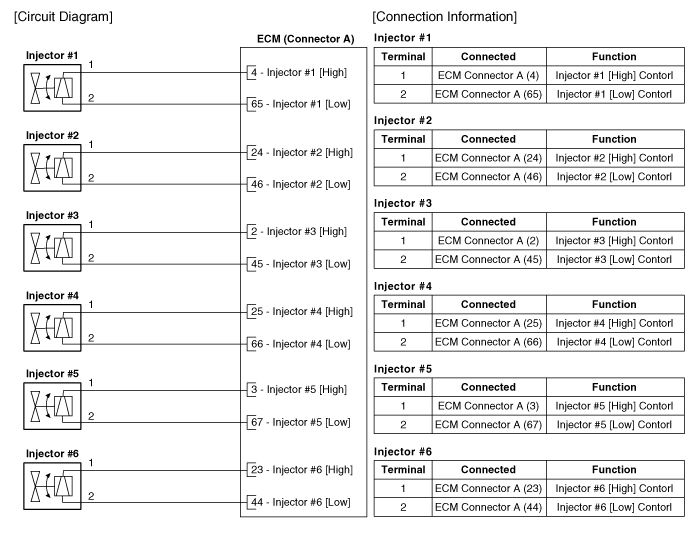

Принципиальная электрическая схема

Hyundai Palisade. Schematic diagrams

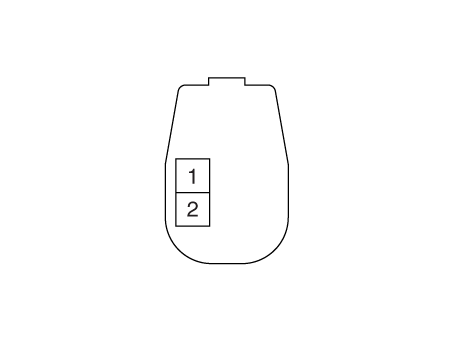

Соединитель жгута

Hyundai Palisade. Schematic diagrams
