Hyundai Palisade: система управления двигателем / датчик положения коленчатого вала (CKPS)

Hyundai Palisade (LX2) 2020-2023 Руководство по ремонту / Управление двигателем/топливная система / Система управления двигателем / Датчик положения коленчатого вала (CKPS)

Описание и работа

Описание

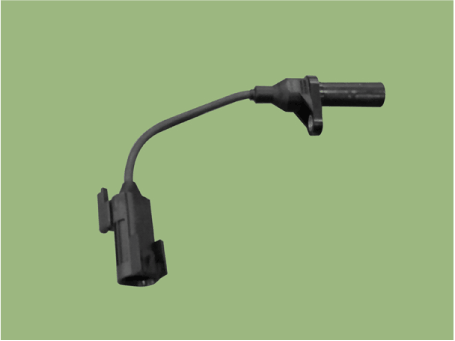

Датчик положения коленчатого вала (CKPS) определяет положение коленчатого вала и является одним из из важнейших датчиков системы управления двигателем. Отсутствие сигнала CKPS может привести к остановке двигателя. Устанавливается на блок цилиндров или коробку передач корпус, он генерирует переменный ток полем магнитного потока, созданным из датчик и целевое колесо во время работы двигателя.

Целевое колесо состоит из 58 слотов и 2 недостающих слотов на 360 градусов CA. (угол поворота).

Hyundai Palisade. Description and operation

Технические характеристики

Спецификация

Элемент	Спецификация
Сопротивление катушки (Ом)	500–620 [25°C (77°F)]
приколоть	2

Принципиальные диаграммы

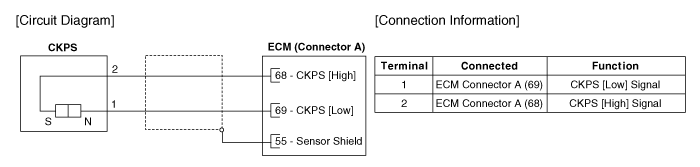

Принципиальная электрическая схема

Hyundai Palisade. Schematic diagrams

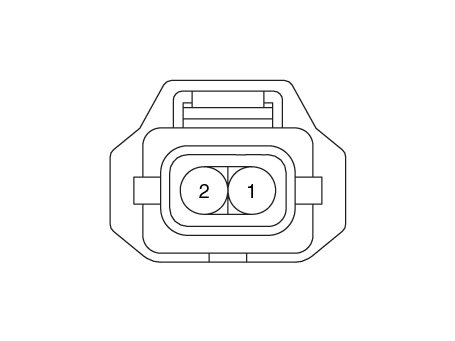

Соединитель жгута

Hyundai Palisade. Schematic diagrams

Процедуры ремонта

осмотр

Проверьте форму сигнала CMPS и CKPS с помощью диагностического инструмент.

Спецификация: См. «Форму волны»

Удаление

1.	Выключите зажигание и отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите воздушный фильтр в сборе. (См. Механическая система двигателя — «Воздушный фильтр»)

3.	Снимите лоток аккумулятора. (См. Электрическая система двигателя — «Аккумулятор»)

4.	Отсоедините разъем датчика положения коленчатого вала.

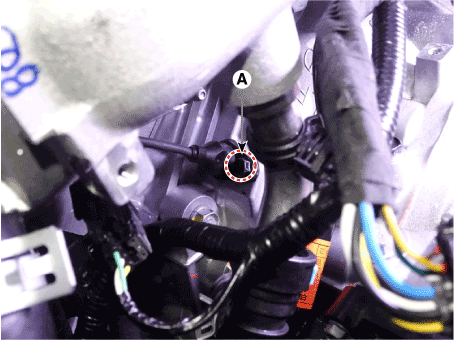

Снимите крепежный болт (B), а затем вертикально снимите датчик. из картера коробки передач.

Болт крепления датчика положения коленчатого вала:

6,8–9,8 Н·м (0,7–1,0 кгс·м, 5,0–7,2 фунт-фут)

Hyundai Palisade. Repair procedures

Монтаж

•	Установите компонент с указанным крутящим моментом.

•	Обратите внимание, что внутреннее повреждение может произойти, если компонент упадет. В этом случае осмотрите компонент перед установкой.

•	Вставьте датчик в установочное отверстие и будьте осторожны, чтобы не повредить его во время установки.

1.	Установите в порядке, обратном снятию.
