Датчик положения распределительного вала (CMPS)

Описание и работа

Описание

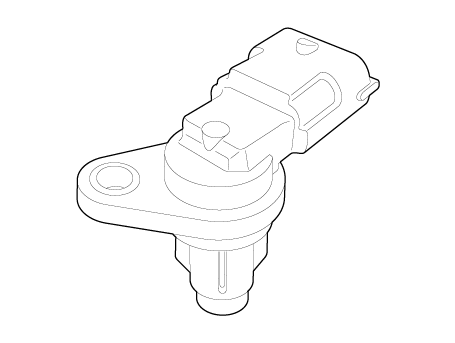

Датчик положения распределительного вала (CMPS) — это датчик Холла, который определяет положение распределительного вала. положение с помощью элемента зала. Он связан с датчиком положения коленчатого вала (CKPS) и определяет положение поршня. положение каждого цилиндра, которое не может быть обнаружено системой CKPS. Два CMPS установлены на крышке головки цилиндров 1 и 2 (впуск, выпуск). соответственно и использовать целевое колесо, установленное на распределительном валу. распределительный вал Датчик положения представляет собой датчик Холла. Когда целевое колесо проходит Датчик Холла, изменение магнитного поля в датчике. Затем датчик переключается сигнал, который создает прямоугольную волну.

Технические характеристики

Спецификация

Элемент	Спецификация
Выходное напряжение (В)	Высокий: 4,2 или больше
	Низкий: 0,5 или ниже
Воздушный зазор (мм)	0,5 - 1,5
приколоть	3

Поиск неисправностей

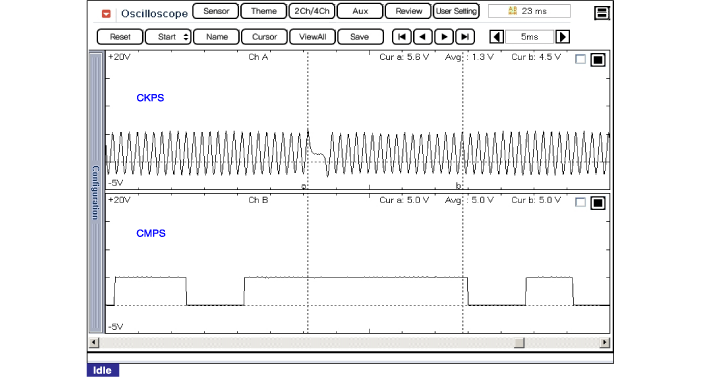

Форма сигнала

Принципиальные диаграммы

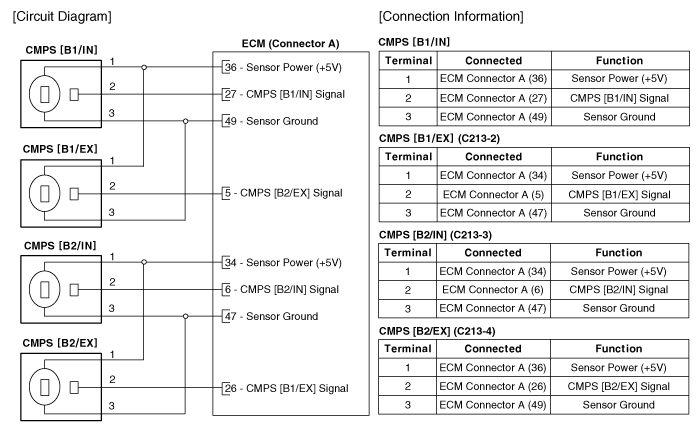

Принципиальная электрическая схема

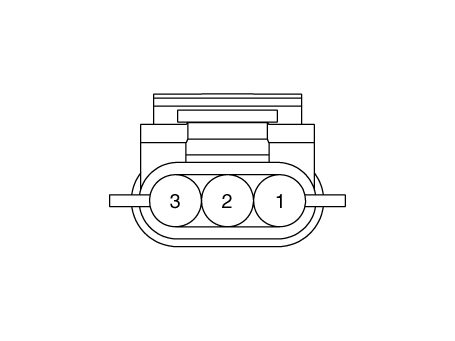

Соединитель жгута
