Описание
Если компоненты системы управления бензиновым двигателем (датчики, ECM, форсунка и т. неисправность, прекращение подачи топлива или невозможность подачи надлежащего количества топлива для различных условий работы двигателя. Следующие ситуации можно столкнуться.
1.
Двигатель запускается с трудом или вообще не запускается.
2.
Нестабильный холостой ход.
3.
Плохая управляемость
Если отмечено какое-либо из вышеперечисленных состояний, сначала выполните плановую диагностику. включая основные проверки двигателя (неисправность системы зажигания, регулировка и др.). Затем осмотрите компоненты системы управления бензиновым двигателем. с HI-SCAN (Pro).
Hyundai Palisade. Description and operation
•
Перед снятием или установкой какой-либо детали прочтите диагностическую коды неисправностей, а затем отсоедините отрицательную (-) клемму аккумулятора.
•
Прежде чем отсоединить кабель от клеммы аккумулятора, поверните переключатель зажигания в положение ВЫКЛ. Снятие или подключение аккумулятора кабель во время работы двигателя или при включенном зажигании. ON может привести к повреждению ECM.
•
Жгуты управления между ECM и подогреваемым кислородным датчиком покрыты экранированными проводами заземления к кузову для того, чтобы для предотвращения влияния шумов зажигания и радиопомех. Если экранированный провод неисправен, жгут управления должен быть заменены.
•
При проверке генератора на состояние зарядки не отсоединяйте положительную (+) клемму аккумуляторной батареи для защиты ECM от повреждения из-за напряжения.
•
При зарядке аккумулятора внешним зарядным устройством отсоедините клеммы аккумуляторной батареи со стороны автомобиля, чтобы предотвратить повреждение ЕСМ.
Индикаторная лампа неисправности (MIL)
[ОБД]
Индикатор неисправности загорается, уведомляя водителя о наличии неисправности. проблема с автомобилем. Тем не менее, MIL погаснет автоматически после 3 последовательных ездовых цикла без одной и той же неисправности. Незамедлительно после ключ зажигания включен (положение ON без запуска), MIL будет горят постоянно, чтобы указать, что MIL работает нормально.
Неисправности со следующими пунктами загораются MIL.
•
Катализатор
•
Топливная система
•
Датчик абсолютного давления во впускном коллекторе (MAPS)
•
Датчик температуры впускного воздуха (IATS)
•
Датчик температуры охлаждающей жидкости двигателя (ECTS)
•
Датчик положения дроссельной заслонки (TPS) [встроен в модуль ETC]
•
Верхний кислородный датчик
•
Нагреватель кислородного датчика выше по потоку
•
Нижний кислородный датчик
•
Нагреватель кислородного датчика ниже по потоку
•
Инжектор
•
осечка
•
Датчик положения коленчатого вала (CKPS)
•
Датчик положения распределительного вала (CMPS)
•
Система контроля выбросов паров топлива
•
Датчик скорости автомобиля (VSS)
•
Двигатель ETC [интегрирован в модуль ETC]
•
Источник питания
•
ЭБУ/ПКМ
•
МТ/АТ-кодирование
•
Датчик ускорения
•
Сигнал запроса MIL
•
Силовой каскад
Hyundai Palisade. Description and operation
•
Обратитесь к "ТАБЛИЦЕ ПРОВЕРКИ ДИАГНОСТИЧЕСКИХ КОДОВ НЕИСПРАВНОСТЕЙ (DTC)" Чтобы получить больше информации.
[НЕ-EOBD]
Индикатор неисправности загорается, уведомляя водителя о наличии неисправности. проблема с автомобилем. Тем не менее, MIL погаснет автоматически после 3 последовательных ездовых цикла без одной и той же неисправности. Незамедлительно после ключ зажигания включен (положение ON без запуска), MIL будет горят постоянно, чтобы указать, что MIL работает нормально.
Неисправности со следующими элементами загораются MIL
•
Датчик кислорода с подогревом (HO2S)
•
Датчик абсолютного давления во впускном коллекторе (MAPS)
•
Датчик положения дроссельной заслонки (TPS) [встроен в модуль ETC]
•
Датчик температуры охлаждающей жидкости двигателя (ECTS)
•
Двигатель ETC [интегрирован в модуль ETC]
•
Форсунки
•
ЕСМ
Hyundai Palisade. Description and operation
•
Обратитесь к "ТАБЛИЦЕ ПРОВЕРКИ ДИАГНОСТИЧЕСКИХ КОДОВ НЕИСПРАВНОСТЕЙ (DTC)" Чтобы получить больше информации.
[Осмотр]
1.
После включения зажигания убедитесь, что индикатор горит около 5 секунд, а затем гаснет.
2.
Если лампа не загорается, проверьте наличие обрыва цепи в жгуте проводов, перегоревший предохранитель или перегоревшая лампочка.
Самодиагностика
ECM отслеживает входные/выходные сигналы (некоторые сигналы постоянно и другие при определенных условиях). Когда ECM обнаруживает неисправность, он записывает диагностический код неисправности и выводит сигнал на канал передачи данных разъем. Результаты диагностики можно прочитать с помощью MIL или HI-SCAN (Pro). Диагностические коды неисправностей (DTC) остаются в ECM до тех пор, пока батарея не заряжена. поддерживается. Однако диагностические коды неисправностей будут стерты, когда клемма аккумулятора или разъем ECM отсоединены, или HI-SCAN (Pro).
Hyundai Palisade. Description and operation
•
Если разъем датчика отсоединен от замка зажигания включается, записывается диагностический код неисправности (DTC). В В этом случае оставьте отрицательную (-) клемму аккумулятора отсоединенной. в течение 15 секунд или более, пока память диагностики не будет стерта.

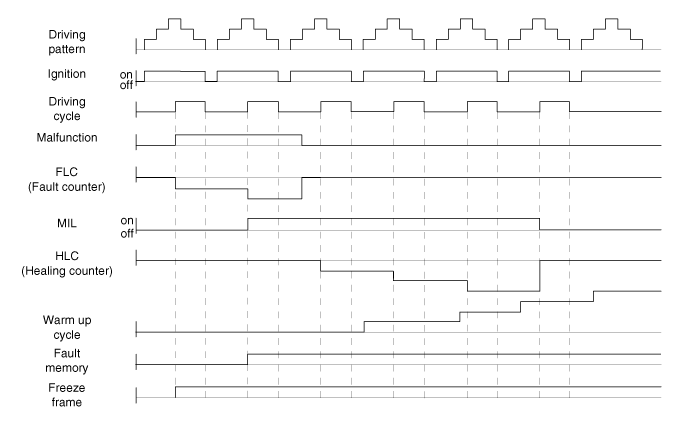

Взаимосвязь между DTC и режимом движения в системе EOBD

Hyundai Palisade. Description and operation

1.
Когда одна и та же неисправность обнаруживается и сохраняется в течение двух последовательных ездовые циклы, MIL автоматически загорится.
2.
Индикатор MIL автоматически гаснет, если после 3 последовательных циклов неисправности не обнаружено. циклы вождения.
3.
Диагностический код неисправности (DTC) записывается в память ECM при неисправности. обнаруживается после двух последовательных ездовых циклов. MIL загорится при обнаружении неисправности на втором ездовом цикле.
При обнаружении пропусков зажигания будет записан код неисправности и загорится MIL, сразу же после обнаружения неисправности.
4.
Диагностический код неисправности (DTC) будет автоматически стерт из ECM. памяти, если такая же неисправность не обнаружена в течение 40 циклов движения.
Hyundai Palisade. Description and operation
•
«Цикл прогрева» означает достаточную работу автомобиля. так, чтобы температура охлаждающей жидкости повысилась не менее чем 4°C (40°F) с момента запуска двигателя и достигает минимума температура 71°C (160°F).
•
«Цикл движения» состоит из запуска двигателя и работы после начала работы с обратной связью.

Компоненты и расположение компонентов

Расположение компонентов 1. ЕСМ (Модуль управления двигателем) 2. Датчик температуры впускного воздуха (IATS) 3. Датчик абсолютного давления в коллекторе (MAPS) 4...

Модуль управления двигателем (ECM)

Schematic diagrams ECM Terminal and Input / Output Signal ECM Terminal Function Connector [A] Pin No Description Connected to 1 Ignition Coil (Cylinder #4) control output Ignition Coil (Cylinder #4) 2 Injector (Cylinder #3) [High] control output Injector (Cylinder #3) 3 Injector (Cylinder #5) [High] control output Injector (Cylinder #5) 4 Injector (Cylinder #1) [High] control output Injector (Cylinder #1) 5 Camshaft Position Sensor (CMPS) [Bank 2 / Exhaust] signal input Camshaft Position Sensor (CMPS) [Bank 2 / Exhaust] 6 Camshaft Position Sensor (CMPS) [Bank 2 / Intake] signal input Camshaft Position Sensor (CMPS) [Bank 2 / Intake] 7 Throttle Position Sensor (TPS) 2 signal input Throttle Position Sensor (TPS) 2 8 - 　 9 Rail Pressure Sensor (RPS) signal input Rail Pressure Sensor (RPS) 10 CVVT Oil Temperature Sensor (OTS) signal input CVVT Oil Temperature Sensor (OTS) 11 - 　 12 - 　 13 Sensor power (+5V) CVVT Oil Temperature Sensor (OTS) Manifold Absolute Pressure Sensor (MAPS) 14 - 　 15 - 　 16 - 　 17 - 　 18 - 　 19 ETC Motor [-] control output ETC Motor 20 Heated Oxygen Sensor (HO2S) [Bank 1 / Sensor 1] Heater control output Heated Oxygen Sensor (HO2S) [Bank 1 / Sensor 1] 21 Heated Oxygen Sensor (HO2S) [Bank 2 / Sensor 1] Heater control output Heated Oxygen Sensor (HO2S) [Bank 2 / Sensor 1] 22 Ignition Coil (Cylinder #5) control output Ignition Coil (Cylinder #5 23 Injector (Cylinder #6) [High] control output Injector (Cylinder #6) 24 Injector (Cylinder #2) [High] control output Injector (Cylinder #2) 25 Injector (Cylinder #4) [High] control output Injector (Cylinder #4) 26 Camshaft Position Sensor (CMPS) [Bank 1 / Exhaust] signal input Camshaft Position Sensor (CMPS) [Bank 1 / Exhaust] 27 Camshaft Position Sensor (CMPS) [Bank 1 / Intake] signal input Camshaft Position Sensor (CMPS) [Bank 1 / Intake] 28 Intake Air Temperature Sensor (IATS) signal input Intake Air Temperature Sensor (IATS) 29 Manifold Absolute Pressure Sensor (MAPS) signal input Manifold Absolute Pressure Sensor (MAPS) 30 - 　 31 - 　 32 - 　 33 - 　 34 Sensor power (+5V) Camshaft Position Sensor (CMPS) [Bank 1 / Exhaust] Camshaft Position Sensor (CMPS) [Bank 2 / Intake] 35 - 　 36 Sensor power (+5V) Camshaft Position Sensor (CMPS) [Bank 1 / Intake] Camshaft Position Sensor (CMPS) [Bank 2 / Exhaust] 37 - 　 38 Purge Control Solenoid Valve (PCSV) control output Purge Control Solenoid Valve (PCSV) 39 - 　 40 ETC Motor [+] control output ETC Motor 41 - 　 42 - 　 43 Ignition Coil (Cylinder #1) control output Ignition Coil (Cylinder #1) 44 Injector (Cylinder #6) [Low] control output Injector (Cylinder #6) 45 Injector (Cylinder #3) [Low] control output Injector (Cylinder #3) 46 Injector (Cylinder #2) [Low] control output Injector (Cylinder #2) 47 Sensor ground Camshaft Position Sensor (CMPS) [Bank 1 / Exhaust] Camshaft Position Sensor (CMPS) [Bank 2 / Intake] 48 Sensor ground Manifold Absolute Pressure Sensor (MAPS) Oil Pressure Sensor (OPS) 49 Sensor ground Camshaft Position Sensor (CMPS) [Bank 1 / Intake] Camshaft Position Sensor (CMPS) [Bank 2 / Exhaust] 50 - 　 51 - 　 52 - 　 53 - 　 54 Engine Coolant Temperature Sensor (ECTS) signal input Engine Coolant Temperature Sensor (ECTS) 55 Sensor Shield Crankshaft Position Sensor (CKPS) Knock Sensor (KS) #1 [Bank 1] Knock Sensor (KS) #2 [Bank 2] 56 Sensor power (+5V) Rail Pressure Sensor (RPS) 57 - 　 58 Sensor ground Engine Coolant Temperature Sensor (ECTS) Rail Pressure Sensor (RPS) 59 Sensor ground Throttle Position Sensor (TPS) 1 Throttle Position Sensor (TPS) 2 60 Variable Intake Solenoid (VIS) Valve 1 control output Variable Intake Solenoid (VIS) Valve 1 61 Variable Intake Solenoid (VIS) Valve 2 control output Variable Intake Solenoid (VIS) Valve 2 62 - 　 63 - 　 64 Ignition Coil (Cylinder #2) control output Ignition Coil (Cylinder #2) 65 Injector (Cylinder #1) [Low] control output Injector (Cylinder #1) 66 Injector (Cylinder #4) [Low] control output Injector (Cylinder #4) 67 Injector (Cylinder #5) [Low] control output Injector (Cylinder #5) 68 Crankshaft Position Sensor (CKPS) [High] signal input Crankshaft Position Sensor (CKPS) 69 Crankshaft Position Sensor (CKPS) [Low] signal input Crankshaft Position Sensor (CKPS) 70 - 　 71 - 　 72 Oil pressure switch signal input Oil Pressure Sensor (OPS) 73 - 　 74 - 　 75 Throttle Position Sensor (TPS) 1 signal input Throttle Position Sensor (TPS) 1 76 Knock Sensor (KS) [Bank 1] [Low] signal input Knock Sensor (KS) [Bank 1] 77 Knock Sensor (KS) [Bank 2] [Low] signal input Knock Sensor (KS) [Bank 2] 78 Sensor ground Heated Oxygen Sensor (HO2S) [Bank 2 / Sensor 2] 79 Rc/Rp (Pump Cell Voltage) Heated Oxygen Sensor (HO2S) [Bank 2 / Sensor 1] 80 VS+ (NERNST Cell Voltage) Heated Oxygen Sensor (HO2S) [Bank 2 / Sensor 1] 81 Heated Oxygen Sensor (HO2S) [Bank 2 / Sensor 2] signal input Heated Oxygen Sensor (HO2S) [Bank 2 / Sensor 2] 82 VS+ (NERNST Cell Voltage) Heated Oxygen Sensor (HO2S) [Bank 1 / Sensor 1] 83 Rc (Compensative Resistance) Heated Oxygen Sensor (HO2S) [Bank 1 / Sensor 1] 84 Oil Pressure Solenoid Valve control output Oil Pressure Solenoid Valve 85 Ignition Coil (Cylinder #6) control output Ignition Coil (Cylinder #6) 86 Ignition Coil (Cylinder #3) control output Ignition Coil (Cylinder #3) 87 Fuel Pressure Control Valve (FPCV) [High] control output Fuel Pressure Control Valve (FPCV) 88 Fuel Pressure Control Valve (FPCV) [Low] control output Fuel Pressure Control Valve (FPCV) 89 Heated Oxygen Sensor (HO2S) [Bank 2 / Sensor 2] Heater control output Heated Oxygen Sensor (HO2S) [Bank 2 / Sensor 2] 90 Heated Oxygen Sensor (HO2S) [Bank 1 / Sensor 2] Heater control output Heated Oxygen Sensor (HO2S) [Bank 1 / Sensor 2] 91 CVVT Oil Control Valve (OCV) [Bank 2 / Exhaust] control output CVVT Oil Control Valve (OCV) [Bank 2 / Exhaust] 92 CVVT Oil Control Valve (OCV) [Bank 1 / Exhaust] control output CVVT Oil Control Valve (OCV) [Bank 1 / Exhaust] 93 Variable Force Solenoid (VFS) [Bank 2 / Intake] control output Variable Force Solenoid (VFS) [Bank 2 / Intake] 94 Variable Force Solenoid (VFS) [Bank 1 / Intake] control output Variable Force Solenoid (VFS) [Bank 1 / Intake] 95 - 　 96 Sensor power (+5V) Throttle Position Sensor (TPS) 1 Throttle Position Sensor (TPS) 2 97 Knock Sensor (KS) [Bank 1] [High] signal input Knock Sensor (KS) [Bank 1] 98 Knock Sensor (KS) [Bank 2] [High] signal input Knock Sensor (KS) [Bank 2] 99 Sensor ground Heated Oxygen Sensor (HO2S) [Bank 1 / Sensor 2] 100 - 　 101 Rc (Compensative Resistance) Heated Oxygen Sensor (HO2S) [Bank 2 / Sensor 1] 102 VS-/IP- (Common ground) Heated Oxygen Sensor (HO2S) [Bank 2 / Sensor 1] 103 Heated Oxygen Sensor (HO2S) [Bank 1 / Sensor 2] signal input Heated Oxygen Sensor (HO2S) [Bank 1 / Sensor 2] 104 VS-/IP- (Common ground) Heated Oxygen Sensor (HO2S) [Bank 1 / Sensor 1] 105 Rc/Rp (Pump Cell Voltage) Heated Oxygen Sensor (HO2S) [Bank 1 / Sensor 1] Connector [K] Pin No Description Connected to 1 ECM ground Chassis ground 2 ECM ground Chassis ground 3 Battery power (B+) Main Relay 4 ECM ground Chassis ground 5 Battery power (B+) Main Relay 6 Battery power (B+) Main Relay 7 - 　 8 - 　 9 - 　 10 - 　 11 - 　 12 - 　 13 Sensor ground A/C Pressure Transducer (APT) 14 Immobilizer communication line Immobilizer Control Module 15 Fuel Level Sender (FLS) signal input [Fuel pump] Fuel Level Sender (FLS) 16 - 　 17 - 　 18 - 　 19 - 　 20 Sensor power (+5V) Accelerator Position Sensor (APS) 1 21 Main Relay control output Main Relay 22 - 　 23 - 　 24 - 　 25 - 　 26 - 　 27 - 　 28 Accelerator Position Sensor (APS) 2 signal input Accelerator Position Sensor (APS) 2 29 - 　 30 - 　 31 - 　 32 Fuel Level Sender (FLS) signal input [Sub Fuel Sender] Sub Fuel Level Sender 33 Fuel Pump Relay control output Fuel Pump Relay 34 - 　 35 Sensor power (+5V) A/C Pressure Transducer (APT) 36 Sensor power (+5V) Accelerator Position Sensor (APS) 2 37 - 　 38 Vehicle speed signal input VDC control module 39 - 　 40 - 　 41 Start signal input Start Relay 42 - 　 43 - 　 44 - 　 45 - 　 46 - 　 47 Sensor ground Accelerator Position Sensor (APS) 2 48 - 　 49 Brake Switch [Test] signal input Brake Switch 50 - 　 51 - 　 52 Sensor ground Accelerator Position Sensor (APS) 1 53 - 　 54 - 　 55 - 　 56 - 　 57 - 　 58 - 　 59 - 　 60 P-CAN [Low] Other control module, Data Link Connector (DLC), Multi-Purpose Check Connector 61 - 　 62 - 　 63 - 　 64 A/C Pressure Transducer (APT) signal input A/C Pressure Transducer (APT) 65 - 　 66 - 　 67 - 　 68 - 　 69 LIN (Local Interconnect Network) Serial Bus Line Battery Sensor 70 - 　 71 Cooling Fan Relay control output Cooling Fan Relay 72 Engine speed signal output Integrated Body Control Unit (IBU) 73 - 　 74 - 　 75 - 　 76 - 　 77 P-CAN [High] Other control module, Data Link Connector (DLC), Multi-Purpose Check Connector 78 - 　 79 Start Relay control output Start Relay 80 - 　 81 - 　 82 Accelerator Position Sensor (APS) 1 signal input Accelerator Position Sensor (APS) 1 83 Brake Switch [Light] signal input Brake Switch 84 - 　 85 - 　 86 - 　 87 - 　 88 - 　 89 - 　 90 - 　 91 - 　 ECM Terminal Input/ Output signal Connector [A] Pin No  Description Condition Type Level 1 Ignition Coil (Cylinder #4) control output Idle Pulse Vpeak = 400V Frequency : 0 - 58...
