Датчик давления масла (OPS)

Описание и работа

Описание

Система непрерывного изменения фаз газораспределения (CVVT) опережает или задерживает клапан. синхронизация впускного и выпускного клапана в соответствии с управляющим сигналом ECM который рассчитывается по частоте вращения двигателя и нагрузке. Управляя CVVT, происходит перекрытие или недопуск клапана, что, в свою очередь, улучшает топливная экономичность, уменьшает выхлопные газы (NOx, HC) и улучшает работу двигателя за счет снижения насосных потерь, создания внутреннего эффекта рециркуляции отработавших газов, улучшения сгорания стабильность и объемная эффективность, а также увеличение работы по расширению. Эта система состоит из масляного регулирующего клапана CVVT (OCV), который подает моторное масло к кулачковому фазовращателю или отсекает моторное масло от кулачкового фазовращателя в соответствии с управляющим сигналом ECM PWM (Pulse With Modulation), температура масла CVVT Датчик (OTS), который измеряет температуру моторного масла, и Cam Phaser, который изменяет фазу кулачка, используя гидравлическую силу моторного масла. Моторное масло, подаваемое через клапан управления маслом CVVT, изменяет фаза кулачка в направлении (опережение впуска/замедление выпуска) или в противоположном направлении (Intake Retard/Exhaust Advance) вращения двигателя за счет вращения ротора соединен с распределительным валом внутри кулачкового фазовращателя.

Технические характеристики

Технические характеристики

Давление (бар)	Выходное напряжение (В) [Vref=5В]
0	0,46 - 0,54
2	1,25 - 1,35
4	2,05 - 2,15
6	2,84 - 2,96
10	4,42 - 4,58

Принципиальные диаграммы

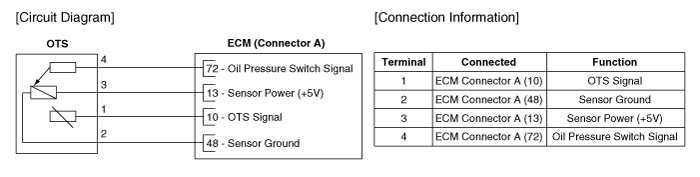

Принципиальная электрическая схема

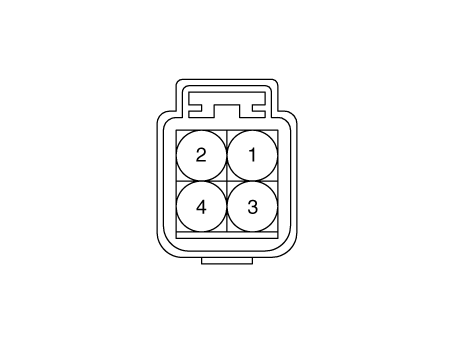

Соединитель жгута

Процедуры ремонта

осмотр

1. 1
   Выключите зажигание.
2. 2
   Отсоедините разъем OPS.
3. 3
   Удалить ОПС.
4. 4
   После погружения термистора датчика в охлаждающую жидкость двигателя измерьте сопротивление между клеммами OPS 2 и 4.
5. 5
   Убедитесь, что сопротивление находится в пределах спецификации.

   Давление (бар)	Выходное напряжение (В) [Vref=5В]
   0	0,46 - 0,54
   2	1,25 - 1,35
   4	2,05 - 2,15
   6	2,84 - 2,96
   10	4,42 - 4,58

Удаление

1. См. Механическая система двигателя — «Датчик давления масла».

Монтаж

1. См. Механическая система двигателя — «Датчик давления масла».
