Hyundai Palisade: система управления двигателем / клапан регулировки давления топлива (FPCV)

Hyundai Palisade (LX2) 2020-2023 Руководство по ремонту / Управление двигателем/топливная система / Система управления двигателем / Клапан регулирования давления топлива (FPCV)

Описание и работа

Описание

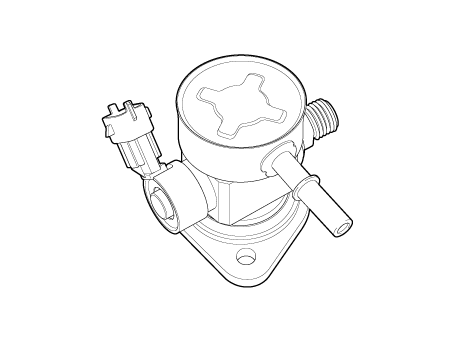

Клапан регулятора давления топлива установлен на топливном насосе высокого давления. контролирует количество топлива, поступающего в форсунки в соответствии с ECM сигнал рассчитывается на основе различных условий двигателя.

Hyundai Palisade. Description and operation

Технические характеристики

Спецификация

Элемент	Спецификация
Сопротивление катушки (Ом)	0,39–0,43 [20°C (68°F)]

Поиск неисправностей

Форма сигнала

Hyundai Palisade. Troubleshooting

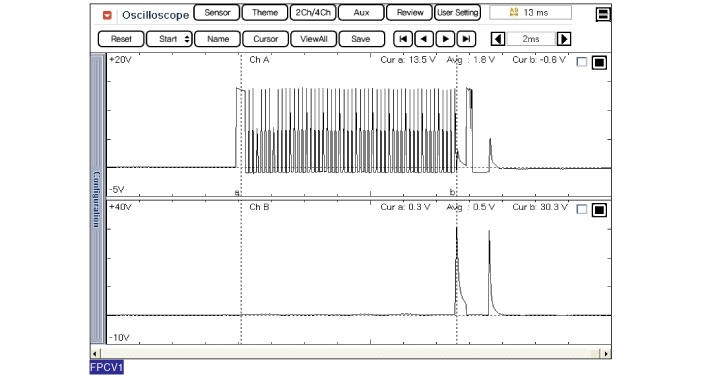

Форма сигнала регулятора давления в рампе холостого хода

Принципиальные диаграммы

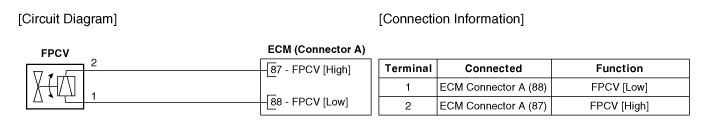

Принципиальная электрическая схема

Hyundai Palisade. Schematic diagrams

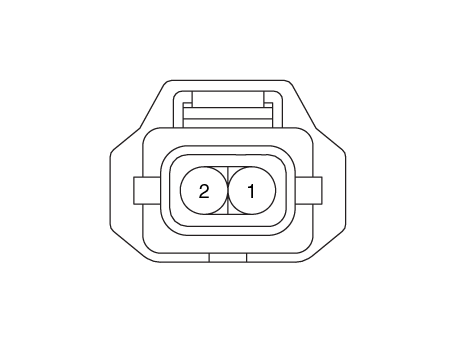

Соединитель жгута

Hyundai Palisade. Schematic diagrams

Процедуры ремонта

осмотр

1.	Выключите зажигание и отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Отсоедините разъем клапана регулятора давления топлива.

3.	Измерьте сопротивление между клеммами клапана регулятора давления топлива. 1 и 2.

Убедитесь, что сопротивление находится в пределах спецификации.

Спецификация: 0,39–0,43 Ом [20°C (68°F)]

Удаление

•	Клапан регулятора давления топлива не может быть заменен как единое целое. Замените его в сборе с топливным насосом высокого давления. (См. Система подачи топлива — «Топливный насос высокого давления»)

Монтаж

•	Клапан регулятора давления топлива не может быть заменен как единое целое. Замените его в сборе с топливным насосом высокого давления. (См. Система подачи топлива — «Топливный насос высокого давления»)
