Hyundai Palisade: система управления двигателем / датчик температуры впускного воздуха (IATS)

Hyundai Palisade (LX2) 2020-2023 Руководство по ремонту / Управление двигателем/топливная система / Система управления двигателем / Датчик температуры воздуха на впуске (IATS)

Описание и работа
Описание

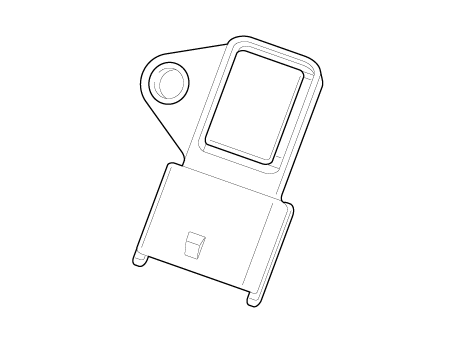

Установлен внутри датчика абсолютного давления во впускном коллекторе, температуры всасываемого воздуха. Датчик (IATS) определяет температуру всасываемого воздуха.
Для точного расчета количества воздуха, коррекция температуры воздуха требуется, так как плотность воздуха зависит от температуры. Таким образом, ECM использует не только сигнал MAPS, но и сигнал IATS. Этот датчик имеет отрицательную температуру Коэффициент терморезистора (NTC) с сопротивлением, обратно пропорциональным температуре.

Hyundai Palisade. Description and operation

Технические характеристики
Спецификация
Температура
Сопротивление (кОм)
°С
°F
-40
-40
40,93 - 48,35
-20
-4
13.89 - 16.03
0
32
5.38 - 6.09
10
50
3,48 - 3,90
20
68
2,31 - 2,57
40
104
1,08 - 1,21
60
140
0,54 - 0,66
80
176
0,29 - 0,34

Принципиальные диаграммы

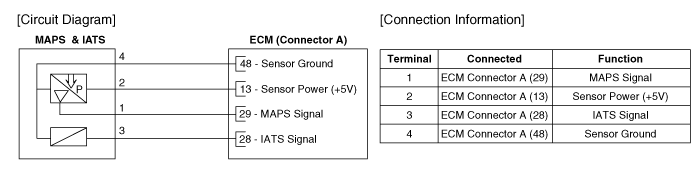

Принципиальная электрическая схема

Hyundai Palisade. Schematic diagrams

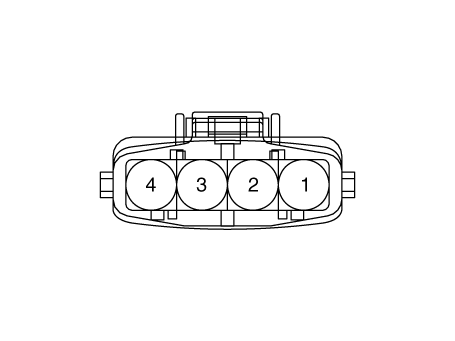

Соединитель жгута

Hyundai Palisade. Schematic diagrams

Процедуры ремонта
осмотр
1.
Выключите зажигание.
2.
Отсоедините разъем IATS.
3.
Измерьте сопротивление между клеммами 3 и 4 IATS.
4.
Убедитесь, что сопротивление находится в пределах спецификации.
Температура
Сопротивление (кОм)
°С
°F
-40
-40
40,93 - 48,35
-20
-4
13.89 - 16.03
0
32
5.38 - 6.09
10
50
3,48 - 3,90
20
68
2,31 - 2,57
40
104
1,08 - 1,21
60
140
0,54 - 0,66
80
176
0,29 - 0,34

Удаление
1.
Выключите зажигание и отсоедините отрицательную (-) клемму аккумуляторной батареи.

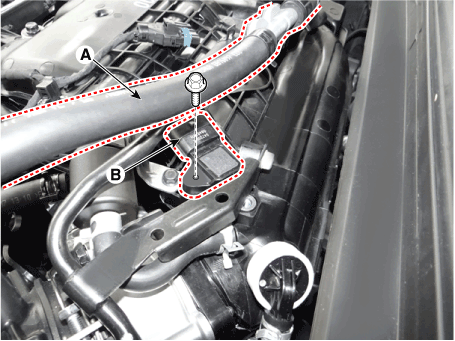

2.
Отсоедините вакуумный шланг (А).
3.
Отсоедините разъем датчика температуры на впуске (В).
4.
Снимите датчик, ослабив крепежный болт.
Крепежный болт датчика температуры воздуха на впуске (IATS):
9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)

Hyundai Palisade. Repair procedures

Монтаж
Hyundai Palisade. Repair procedures
•
Установите компонент с указанным крутящим моментом.
•
Обратите внимание, что внутреннее повреждение может произойти, если компонент упадет. В этом случае осмотрите компонент перед установкой.
•
Вставьте датчик в установочное отверстие и будьте осторожны, чтобы не повредить его во время установки.
1.
Установите в порядке, обратном снятию.
