Hyundai Palisade: система управления двигателем / электромагнитный клапан регулируемого впуска (VIS)

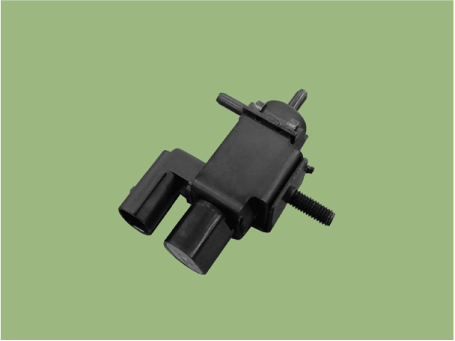

Описание и работа
Устанавливается на впускной коллектор (клапан VIS 1) и расширительный бачок (клапан VIS 1).
2), электромагнитные клапаны регулируемого впускного коллектора (VIS) 1 и 2 регулируют вакуум.
модуляторы, которые активируют клапаны во впускном коллекторе и расширительном бачке.
Эти клапаны открываются или закрываются в зависимости от состояния двигателя. (См. таблицу ниже.)
Технические характеристики
Элемент
|
Спецификация
|
Сопротивление катушки (Ом)
|
30,0–35,0 [20°C (68°F)]
|
Принципиальные диаграммы
|

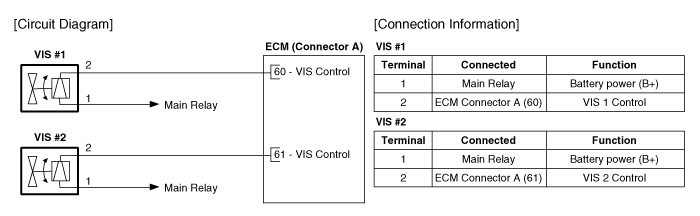

Принципиальная электрическая схема
|

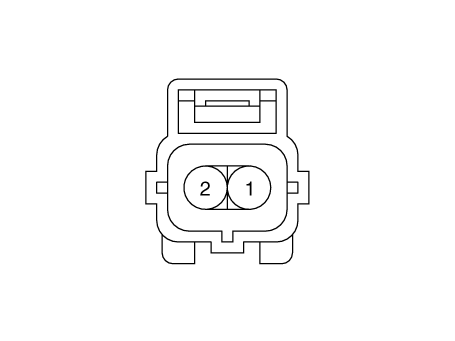

Соединитель жгута
Процедуры ремонта
|
2.
|
Отсоедините разъем клапана VIS.
|
|
3.
|
Измерьте сопротивление между клеммами клапана VIS 1 и 2.
|
|
4.
|
Убедитесь, что сопротивление находится в пределах спецификации.
|
Спецификация: 30,0–35,0 Ом [20°C (68°F)]
|
|

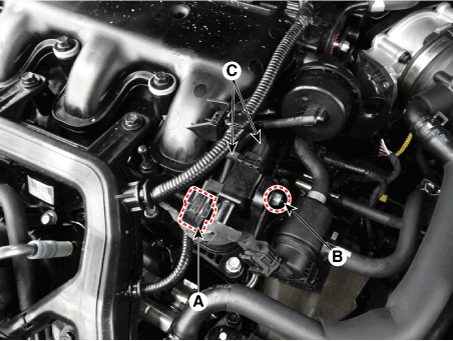

[ВИС №1]
|
1.
|
Выключите зажигание и отсоедините отрицательную (-) клемму аккумуляторной батареи.
|
|
2.
|
Отсоедините разъем электромагнитного клапана регулируемого впуска (А).
|
|
3.
|
Отсоедините вакуумные шланги (В) от клапана.
|
|
4.
|
Снимите крепежную гайку (C), а затем снимите клапан с уравнительного клапана.
бак.
|
Гайка крепления регулируемого впускного электромагнитного клапана:
7,8–11,8 Н·м (0,8–1,2 кгс·м, 5,8–8,7 фунт-фут)
|
|

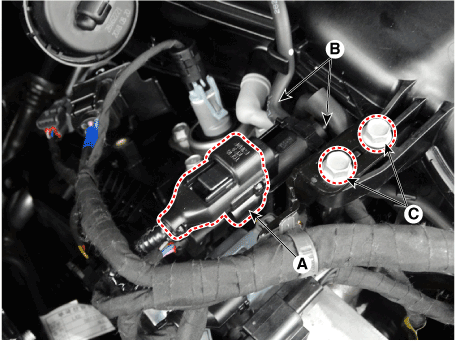

[ВИС №2]
|
1.
|
Выключите зажигание и отсоедините отрицательную (-) клемму аккумуляторной батареи.
|
|
2.
|
Отсоедините разъем электромагнитного клапана регулируемого впуска (А).
|
|
3.
|
Отсоедините вакуумные шланги (В) от клапана.
|
|
4.
|
Снимите установочные гайки (C), а затем снимите клапан с
расширительный бак.
|
Гайка крепления регулируемого впускного электромагнитного клапана:
7,8–11,8 Н·м (0,8–1,2 кгс·м, 5,8–8,7 фунт-фут)
|
|
|
•
|
Установите компонент с указанным крутящим моментом.
|
|
•
|
Обратите внимание, что внутреннее повреждение может произойти, если компонент упадет.
В этом случае осмотрите его перед установкой.
|
|
|
•
|
Не допускайте попадания посторонних материалов в клапан.
|
|
|
1.
|
Установите в порядке, обратном снятию.
|
