Радиатор

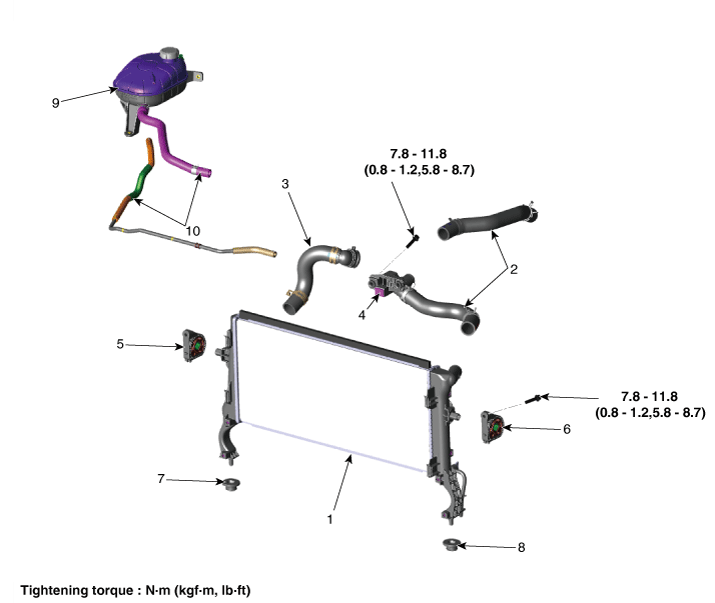

Компоненты и расположение компонентов

Компоненты

Процедуры ремонта

Снятие и установка

1. 1

   Отсоедините отрицательную клемму аккумуляторной батареи.

2. 2

   Снимите крышку машинного отделения.

   (См. Двигатель и трансмиссия в сборе — «Под крышкой моторного отсека»)

3. 3

   Слейте охлаждающую жидкость двигателя.

   (См. Система охлаждения — «Охлаждающая жидкость»)

4. 4

   Снимите воздушный фильтр в сборе.

   (См. Система впуска и выпуска — «Воздухоочиститель»)

5. 5

   Снимите охлаждающий вентилятор.

   (См. Система охлаждения — «Охлаждающий вентилятор»)

6. 6

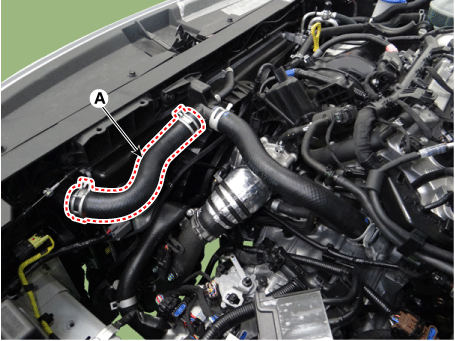

   Снимите верхний шланг радиатора (А).



7. 7

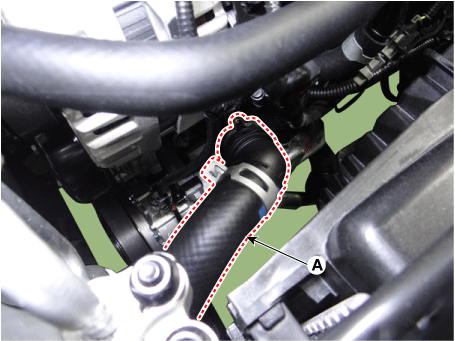

   Снимите нижний шланг радиатора (А).



8. 8

   Снимите передний бампер в сборе.

   (См. Кузов (внутри и снаружи) — «Передний бампер в сборе»)

9. 9

   Снимите интеркулер.

   (См. Система впуска и выпуска — «Интеркулер»)

10. 10

    Снимите замок капота.

    (См. Кузов (внутри и снаружи) — «Защелка капота»)

11. 11

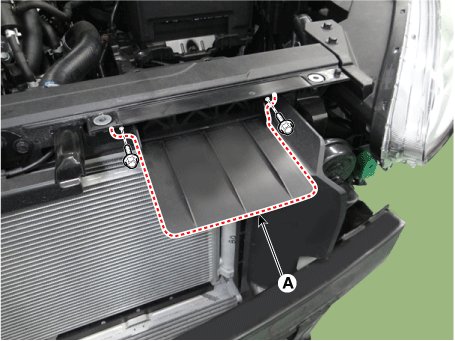

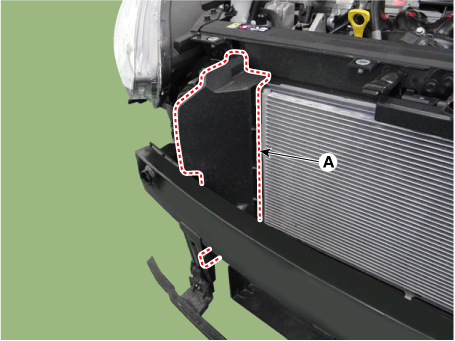

    Снимите воздуховод (А).

    Момент затяжки :

    3,9–5,9 Н·м (0,4–0,6 кгс·м, 2,9–4,3 фунт-фут, 35,4–53,1 фунт · дюйм)

    [Правый]



    [левый]



12. 12

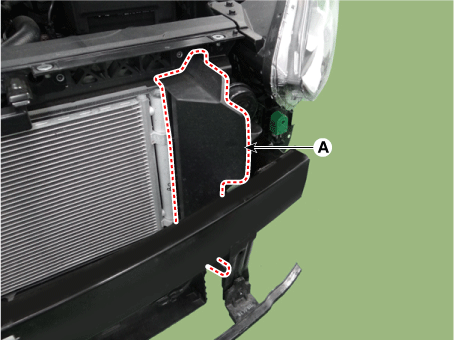

    Снимите воздушный удлинитель (А).

    Момент затяжки :

    3,9–5,9 Н·м (0,4–0,6 кгс·м, 2,9–4,3 фунт-фут, 35,4–53,1 фунт · дюйм)



13. 13

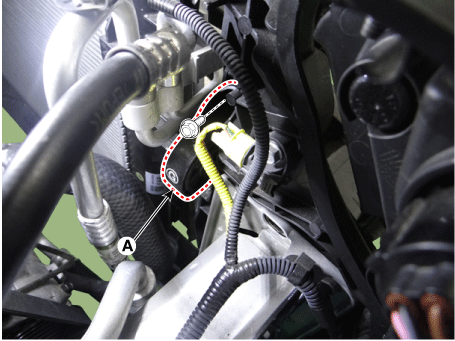

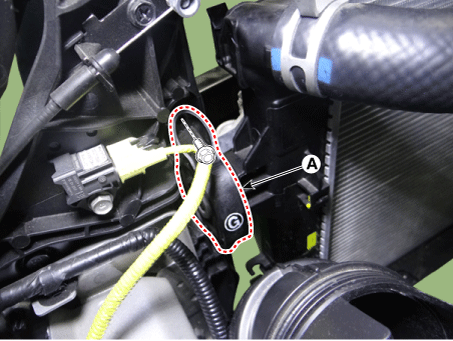

    Снимите верхний монтажный кронштейн радиатора (А).

    Момент затяжки : 7,8–11,8 Н·м

    [Правый]



    [левый]



14. 14

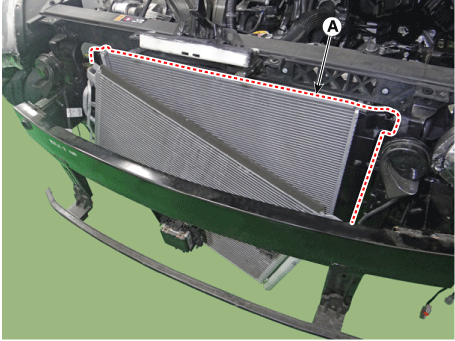

    Снимите радиатор (А) с конденсатора.



15. 15

    Установите в порядке, обратном снятию.

16. 16

    Заполните радиатор охлаждающей жидкостью.

    (См. Система охлаждения — «Охлаждающая жидкость»)

17. 17

    Запустите двигатель и проверьте наличие утечек.

осмотр

Крышка радиатора

1. 1

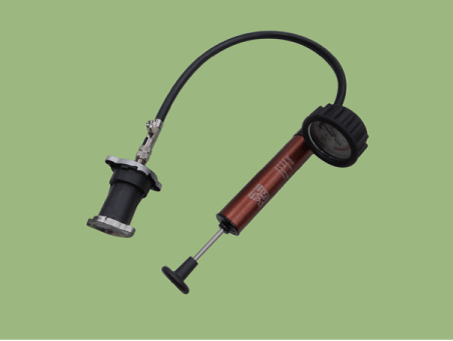

   Снимите крышку радиатора, смочите ее уплотнение охлаждающей жидкостью двигателя, затем установите это на тестере давления.



2. 2

   Приложите давление 93,16–122,58 кПа (0,95–1,25 кг/см², 13,51–17,78 фунтов на квадратный дюйм).

3. 3

   Проверьте падение давления.

4. 4

   Если давление падает, замените крышку.

Тест на утечку радиатора

1. 1

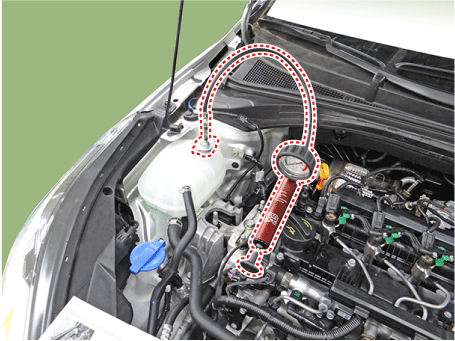

   Подождите, пока двигатель не остынет, затем осторожно снимите крышку радиатора и заполните радиатор охлаждающей жидкостью двигателя, затем установите его на тестер давления.



2. 2

   Приложите давление 93,16–122,58 кПа (0,95–1,25 кг/см², 13,51–17,78 psi) к тестеру давления.

3. 3

   Проверьте наличие утечек охлаждающей жидкости двигателя и падения давления.

4. 4

   В случае утечки охлаждающей жидкости или падения давления замените деталь.
