Вентилятор

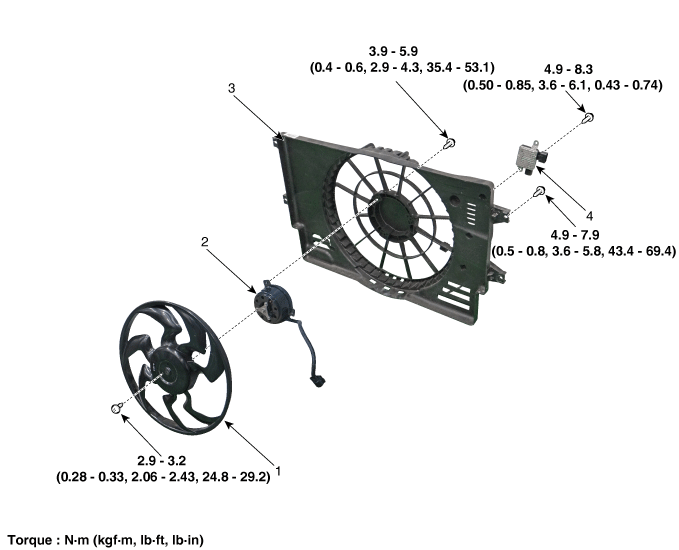

Компоненты и расположение компонентов

Компоненты

Описание и работа

Описание

Охлаждающий вентилятор работает в 2 этапа (ВЫСОКИЙ/НИЗКИЙ). Модуль управления двигателем (ECM) управляет вентилятором охлаждения в зависимости от температуры охлаждающей жидкости, скорости автомобиля и Работа кондиционера.

Технические характеристики

Технические характеристики

Принципиальные диаграммы

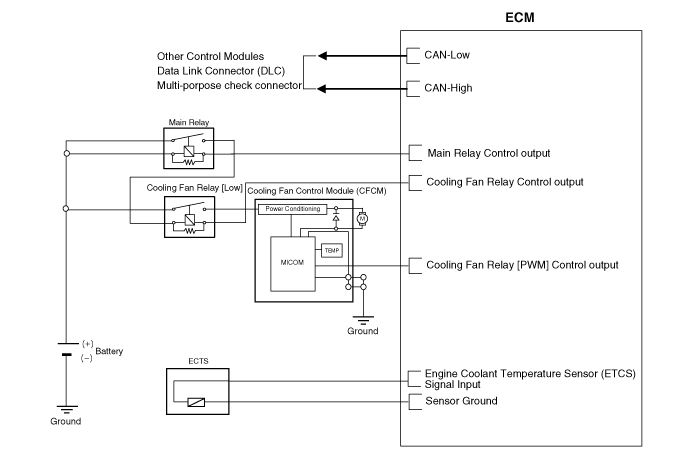

Принципиальная электрическая схема

Процедуры ремонта

Снятие и установка

1. 1

   Отсоедините отрицательную клемму аккумуляторной батареи.

2. 2

   Снимите воздушный фильтр в сборе.

   (См. Система впуска и выпуска — «Воздухоочиститель»)

3. 3

   Снимите крышку машинного отделения.

   (См. Двигатель и трансмиссия в сборе — «Моторное отделение под крышкой»)

4. 4

   Снимите воздушный фильтр в сборе.

   (См. раздел Впуск и выпуск — «Воздухоочиститель»)

5. 5

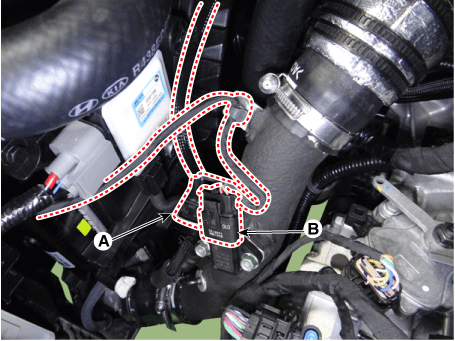

   Отсоедините разъем электромагнитного клапана RCV (A) и давление наддува. разъем датчика (BPS) (B).



6. 6

   Отсоедините выпускной шланг промежуточного охладителя (А).



7. 7

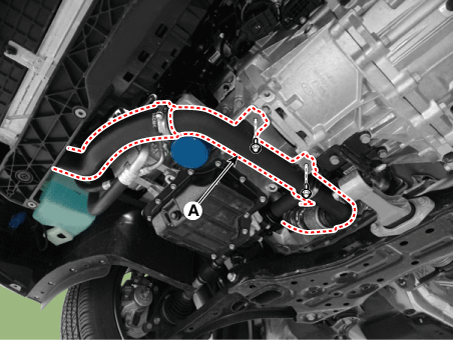

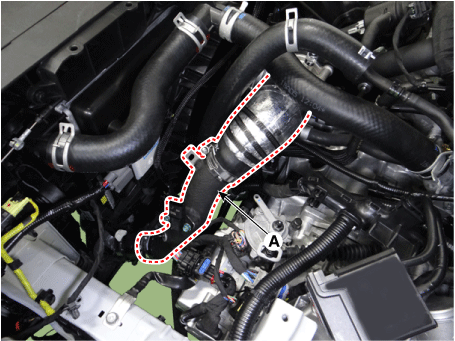

   Снимите впускной шланг и трубку промежуточного охладителя (А).

   Момент затяжки

   Болт хомута шланга:

   4,9–6,9 Н·м (0,5–0,7 кгс·м, 3,6–5,1 фунт·фут, 43,4–60,8 фунт · дюйм)

   (Если есть колпачок, затягивайте его до тех пор, пока колпачок не будет снят.)

   Болт крепления трубы:

   18,6–24 Н·м



8. 8

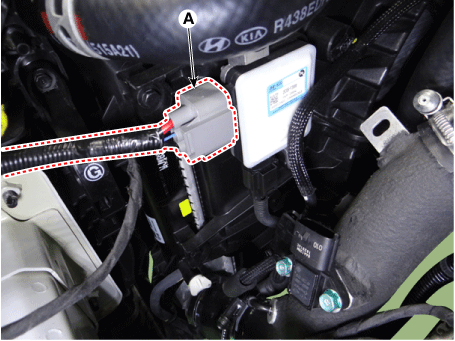

   Отсоедините разъем (А) контроллера охлаждающего вентилятора (ШИМ).



9. 9

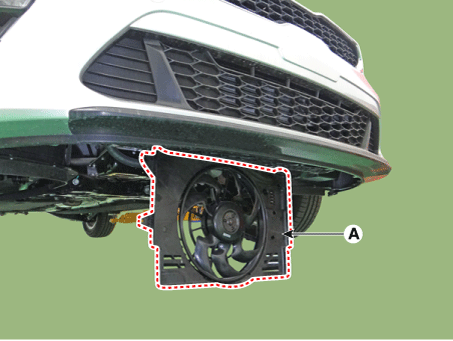

   Снимите узел охлаждающего вентилятора (А).

   Момент затяжки :

   4,9–7,9 Н·м (0,5–0,8 кгс·м, 3,6–5,8 фунт-фут, 43,4–69,4 фунт · дюйм)



Контроллер охлаждающего вентилятора (ШИМ)

1. 1

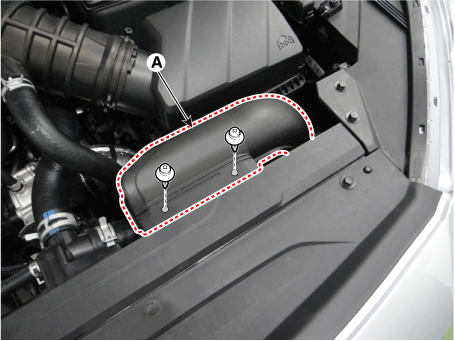

   Снимите воздуховод (А).



2. 2

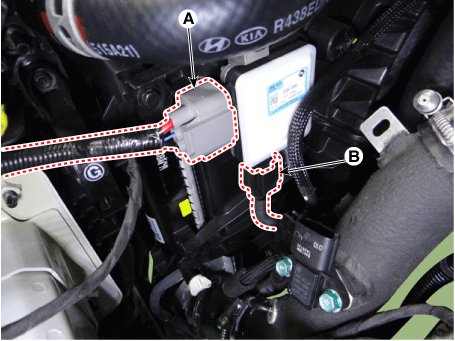

   Отсоедините разъем контроллера вентилятора охлаждения (A) и разъем вентилятора охлаждения. (Б).



3. 3

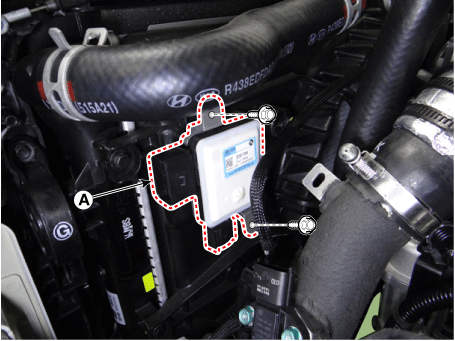

   Снимите контроллер охлаждающего вентилятора (А).

   Момент затяжки :

   4,9–8,3 Н·м (0,50–0,85 кгс·м, 3,6–6,1 фунт·фут, 0,43–0,74 фунт · дюйм)



4. 4

   Установите в порядке, обратном снятию.

Разборка

1. 1

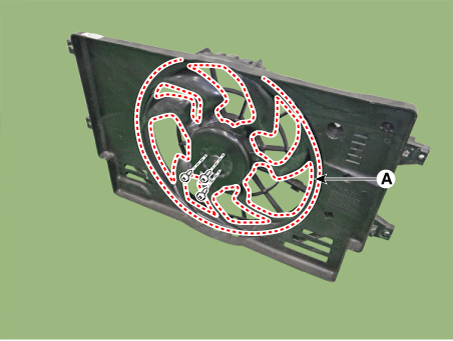

   Снимите охлаждающий вентилятор (А) с блока охлаждающего вентилятора.

   Момент затяжки :

   2,8–3,3 Н·м (0,28–0,33 кгс·м, 2,06–2,43 фунт-фут, 24,3–28,6 фунт · дюйм)



2. 2

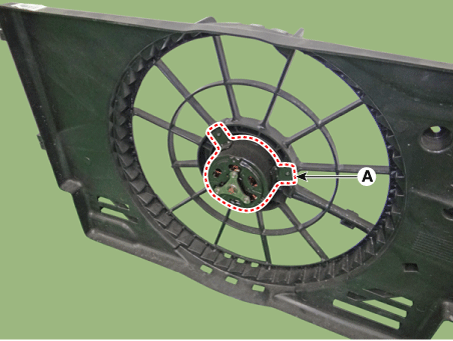

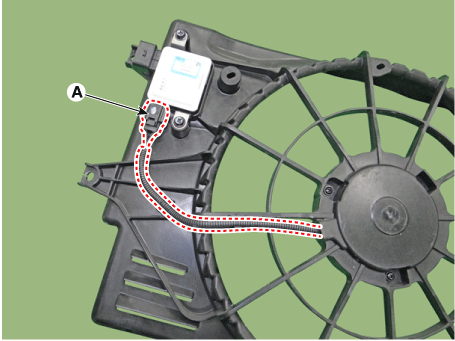

   Отсоедините разъем электродвигателя вентилятора охлаждения (А).

   Момент затяжки :

   2,8–3,3 Н·м (0,28–0,33 кгс·м, 2,06–2,43 фунт-фут, 24,3–28,6 фунт · дюйм)



3. 3

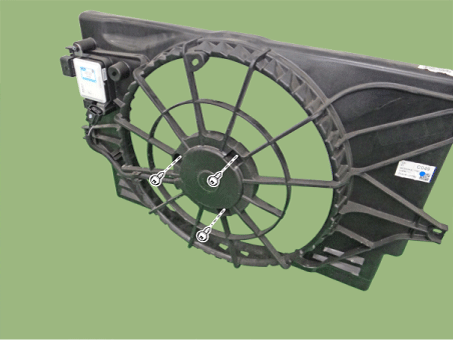

   Снимите двигатель вентилятора (А) с кожуха охлаждающего вентилятора.

   Момент затяжки :

   3,9–5,9 Н·м (0,4–0,6 кгс·м, 2,9–4,3 фунт-фут, 35,4–53,1 фунт · дюйм)





4. 4

   Сборка в порядке, обратном разборке.

осмотр

Двигатель вентилятора

1. 1

   Отсоедините разъем двигателя вентилятора от контроллера вентилятора охлаждения.

2. 2

   Подключите напряжение аккумулятора к клемме «+», а массу к клемме «-».

3. 3

   Убедитесь, что двигатель охлаждающего вентилятора работает нормально.
