Узел контроля температуры воды

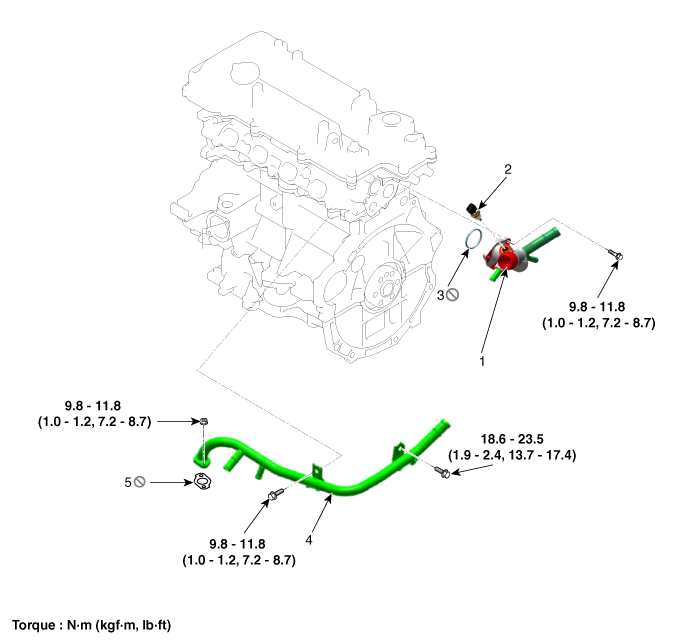

Компоненты и расположение компонентов

Компоненты

Процедуры ремонта

Снятие и установка

Узел контроля температуры воды

1. 1

   Отсоедините отрицательную клемму аккумуляторной батареи.

2. 2

   Снимите кожух двигателя.

   (См. Двигатель и трансмиссия в сборе — «Крышка двигателя»)

3. 3

   Снимите крышку машинного отделения.

   (См. Двигатель и трансмиссия в сборе — «Под крышкой моторного отсека»)

4. 4

   Слейте охлаждающую жидкость двигателя.

   (См. Система охлаждения — «Охлаждающая жидкость»)

5. 5

   Снимите воздушный фильтр в сборе.

   (См. Система впуска и выпуска — «Воздухоочиститель»)

6. 6

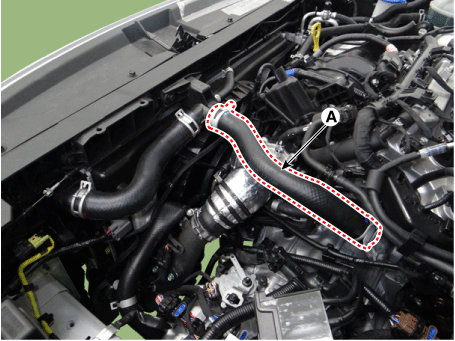

   Отсоедините верхний шланг радиатора (А).



7. 7

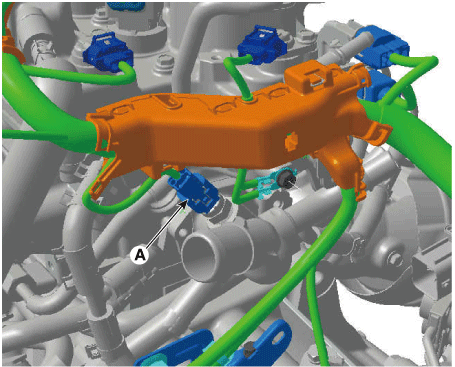

   Отсоедините разъем датчика температуры воды (А).



8. 8

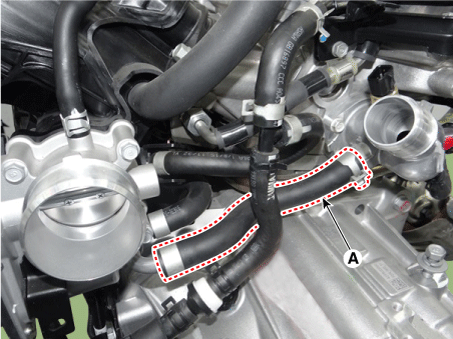

   Отсоедините шланг отопителя (А).



9. 9

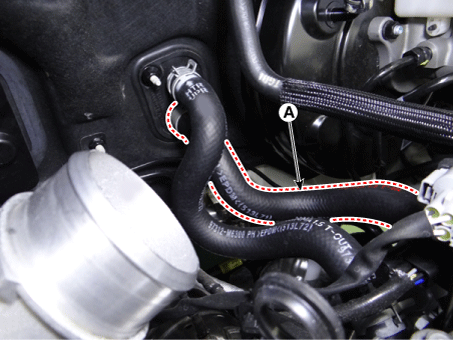

   Отсоедините водяной шланг (А).



10. 10

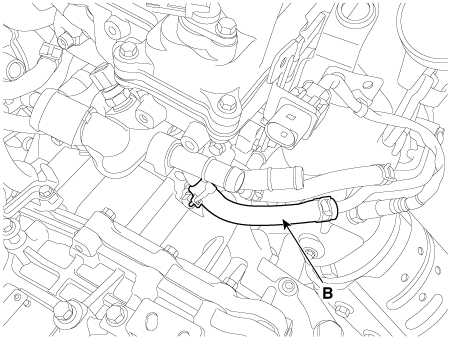

    Отсоедините водяной шланг турбонагнетателя (А).



11. 11

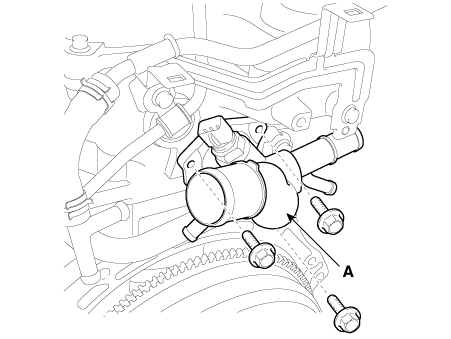

    Снимите блок управления температурой воды (А).

    Момент затяжки : 9,8–11,8 Н·м



12. 12

    Установите в порядке, обратном снятию.

13. 13

    Залейте охлаждающую жидкость двигателя.

    (См. Система охлаждения — «Охлаждающая жидкость»)

14. 14

    Запустите двигатель и проверьте наличие утечек.

Водопроводная труба

1. 1

   Снимите блок управления температурой воды.

2. 2

   Снимите впускной коллектор.

   (См. Система впуска и выпуска — «Впускной коллектор»)

3. 3

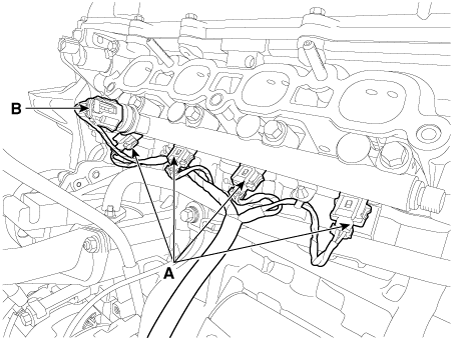

   Отсоедините разъемы форсунок (А).

4. 4

   Отсоедините разъем датчика давления в рампе (RPS) (В).



5. 5

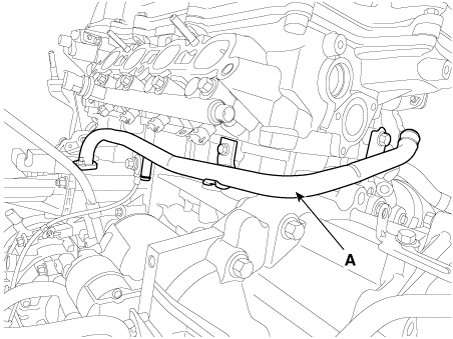

   Снимите водопроводную трубу (А).

   Момент затяжки

   Болт М6:

   9,8–11,8 Н·м

   Болт М8:

   18,6–24 Н·м



6. 6

   Установите в порядке, обратном снятию.
