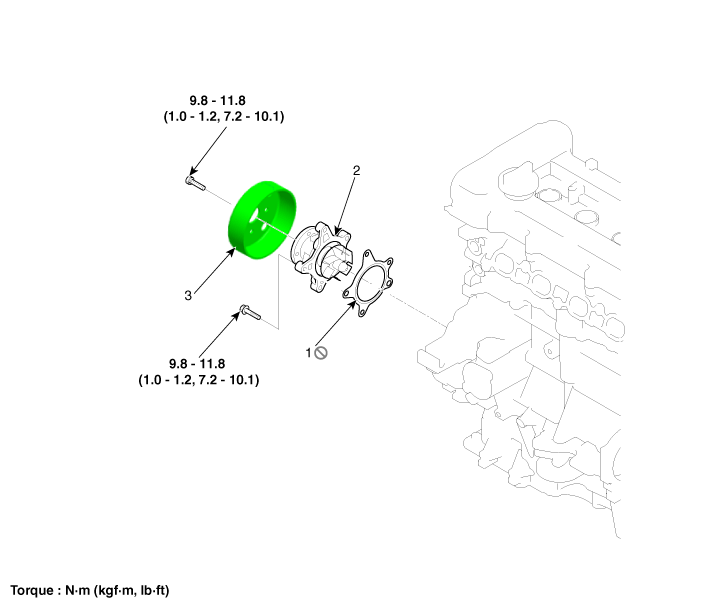

Компоненты и расположение компонентов

Компоненты

1. Прокладка
2. Водяной насос		 3. Шкив водяного насоса

Процедуры ремонта

Удаление

  1. Слейте охлаждающую жидкость двигателя.

    (См. Система охлаждения — «Охлаждающая жидкость»)

  2. Снимите приводной ремень.

    (См. Система приводного ремня — «Приводной ремень»)

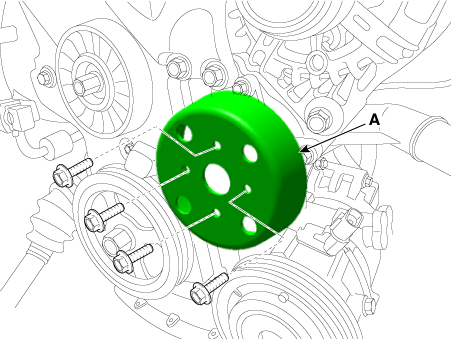

  3. Снимите шкив водяного насоса (А).

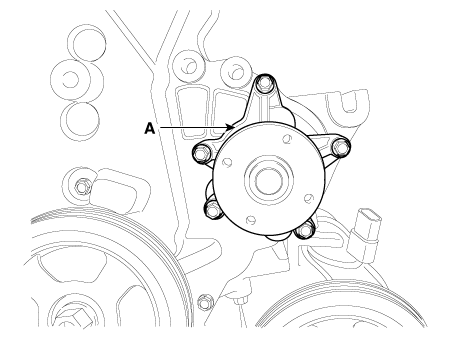

  4. Снимите водяной насос (А).

осмотр

  1. Проверьте каждую деталь на наличие трещин, повреждений или износа и замените насос охлаждающей жидкости. сборка при необходимости.

  2. Проверьте подшипник на наличие повреждений, ненормального шума и медленного вращения, а также при необходимости замените узел насоса охлаждающей жидкости.

  3. Проверьте на утечку охлаждающей жидкости. Если охлаждающая жидкость вытекает из отверстия, уплотнение повреждено. Замените узел насоса охлаждающей жидкости и прокладку.

Монтаж

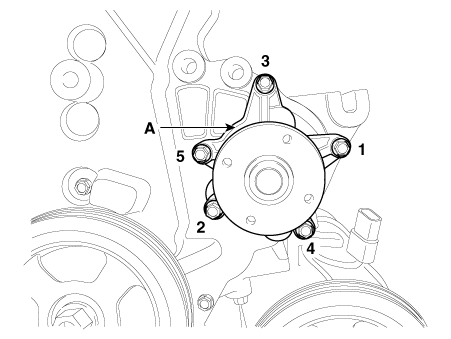

  1. Установите новую прокладку и водяной насос (А).

    Затяните болты в порядке, указанном ниже.

    Момент затяжки : 9,8–11,8 Н·м

  2. Установите шкив водяного насоса (А).

    Момент затяжки : 9,8–11,8 Н·м

  3. Установите приводной ремень.

    (См. Система приводного ремня — «Приводной ремень»)

  4. Залейте охлаждающую жидкость двигателя.

    (См. Система охлаждения — «Охлаждающая жидкость»)

  5. Запустите двигатель и проверьте наличие утечек.

  6. Повторно проверьте уровень охлаждающей жидкости двигателя.

Поиск неисправностей

Поиск неисправностей

Симптомы Возможные причины Средство
Утечка охлаждающей жидкости

  • Из сливного отверстия водяного насоса

 Визуально проверьте

  • Проверьте утечки примерно после десятиминутного прогрева.

  • Если охлаждающая жидкость продолжает течь, замените водяной насос.

  • Если утечка прекратится, повторно используйте водяной насос (не заменяйте насос с новым).

  • Из прокладок или болтов

  • Проверьте затяжку болтов крепления водяного насоса.

  • Затяните болты крепления.

  • Проверьте повреждение прокладок или попадание пыли.

  • Замените прокладку и очистите от пыли.

  • С внешней поверхности водяного насоса

  • Проверьте материал водяного насоса и наличие трещин.

  • Плохой материал. Если обнаружена какая-либо трещина, замените водяной насос.
Шум

  • Из подшипников

  • От механических уплотнений

  • Помехи рабочего колеса

 Осмотр с помощью стетоскопа

  • После запуска двигателя проверьте шум стетоскопом.

  • Если шума нет, повторно используйте водяной насос (не заменяйте его).

  • Если есть шум от водяного насоса, снимите приводной ремень. и перепроверьте.
Осмотр после снятия приводного ремня

  • Сняв водяной насос и приводной ремень, снова проверьте шум.

  • Если есть шум, повторно используйте водяной насос. Проверьте другую линию привода части.

  • Если шума нет, замените водяной насос на новый.
Проверка после снятия водяного насоса

  • Сняв водяной насос и приводной ремень, снова проверьте шум.

  • Если есть какие-либо помехи между ними, замените воду насос с новым.
Перегрев

  • Поврежденная крыльчатка

  • Ослабленная крыльчатка

 Ослабленная крыльчатка

  • Коррозия крыла крыльчатки

  • Проверьте охлаждающую жидкость двигателя.

  • Плохое качество охлаждающей жидкости / техническое обслуживание

  • Отделение рабочего колеса от вала

  • Замените водяной насос.
