Kia Stinger: электрическая система кузова / монитор заднего вида (RVM)

Kia Stinger CK 2018-2023 Руководство по ремонту / Электрическая система кузова / Монитор заднего вида (RVM)

Компоненты и расположение компонентов

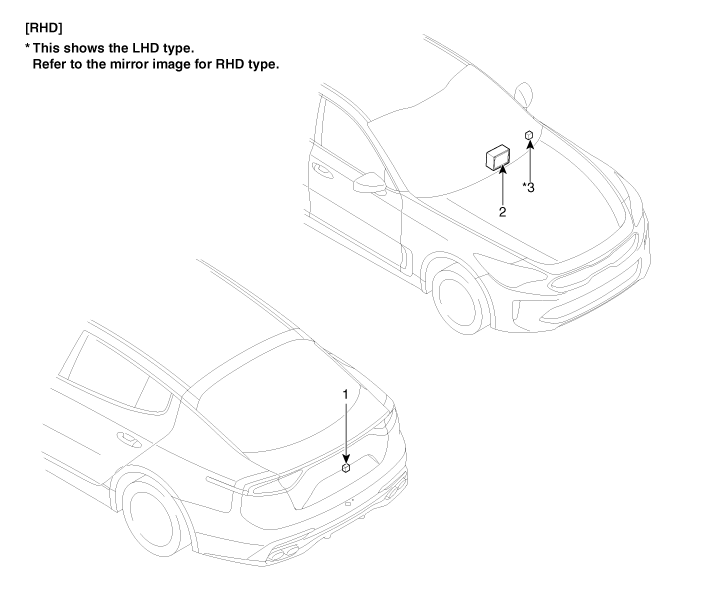

Расположение компонента

1. Монитор заднего вида (РВМ)
2. АВН Монитор

3. Датчик угла поворота рулевого колеса

Описание и работа

Описание

1.	Чтобы отобразить заднюю часть автомобиля, чтобы помочь водителю, он получает сигнал заднего изображения с монитора заднего вида и отображает его на AVN монитор или левое внутреннее зеркало заднего вида.

2.	Монитор заднего вида является дополнительным устройством, отображающим мертвую зону на экран монитора, который автоматически работает, когда передача остается в положении «R» в течение более 3 секунд.

3.	Он отображает расчетную траекторию с указаниями по парковке в соответствии с с рабочим углом рулевого колеса. (Отдельного блока нет.)

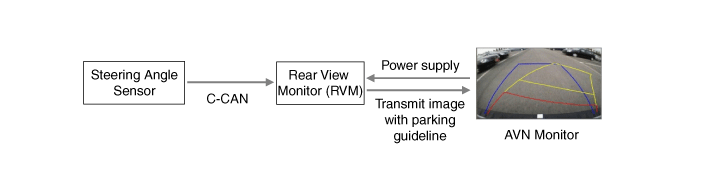

Структура системы (задняя просмотр монитора, управляемого рулевым управлением)

Принципиальные диаграммы

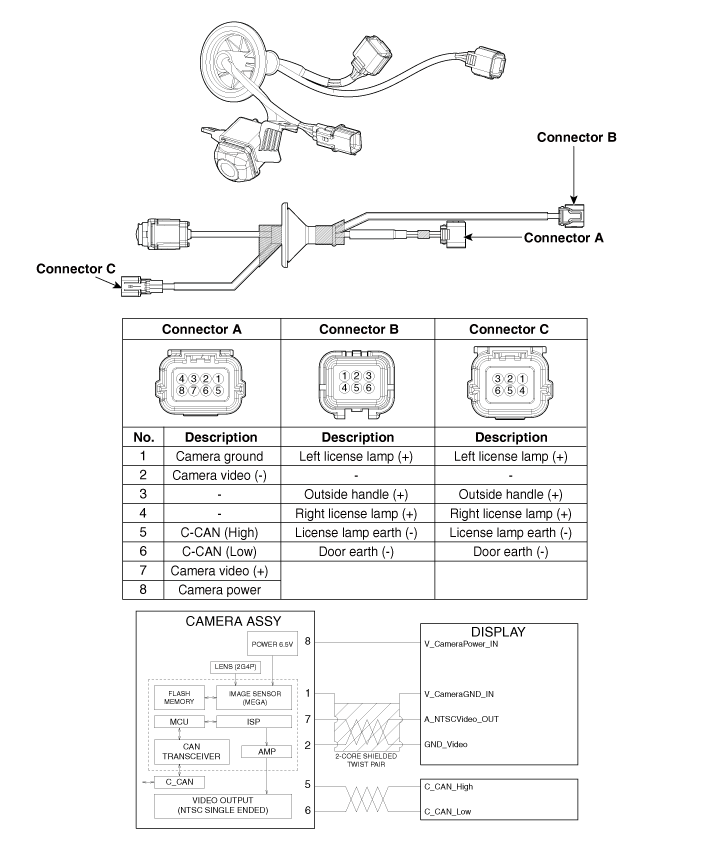

Принципиальная электрическая схема

Процедуры ремонта

Удаление

В случае плохого качества или плохой фокусировки обязательно проверьте состояние поверхности объектива камеры и наличие посторонних предметов.

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите заднюю панель задней двери. (См. Кузов — «Задняя панель задней двери»)

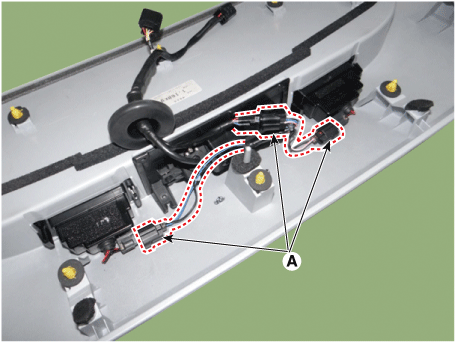

3.	Отсоедините разъемы лампы номерного знака (А).

4.	Снимите узел внешней ручки двери багажного отделения (А) после ослабления крепления. винты.

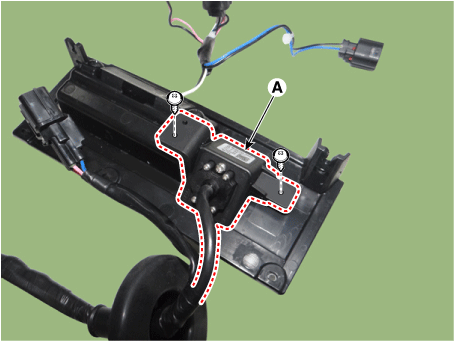

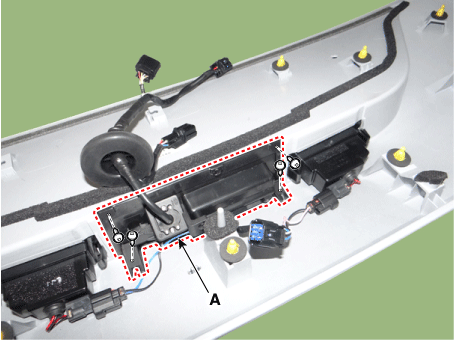

5.	Снимите камеру заднего вида (А), предварительно ослабив крепежные винты.

Монтаж

1.	Установите камеру заднего вида.

2.	Установите наружную ручку задней двери в сборе.

3.	Подсоедините разъемы номерного фонаря.

4.	Установите заднюю панель задней двери.

5.	Подсоедините отрицательную (-) клемму аккумуляторной батареи.

Поиск неисправностей

Процедура диагностики каждого симптома

Нет.	Симптом	Ремонт
1	Монитор AVN становится черно-синим	Р-1, Р-2, Р-3
	Направляющая линия парковки и слово уведомления не отображаются
2	Автомобиль был наклонен/наклонен во время парковки	Р-4, Р-5
	Проблема на показанном ракурсе
	Разница видимости правого/левого бампера
	Направляющая линия парковки была наклонена (произошло отклонение влево/вправо)
	Автомобиль наклонился во время парковки
3	Приток воды в объектив	Р-6
	Размытое видео
	Повреждено покрытие линз
	Показано видео красного цвета

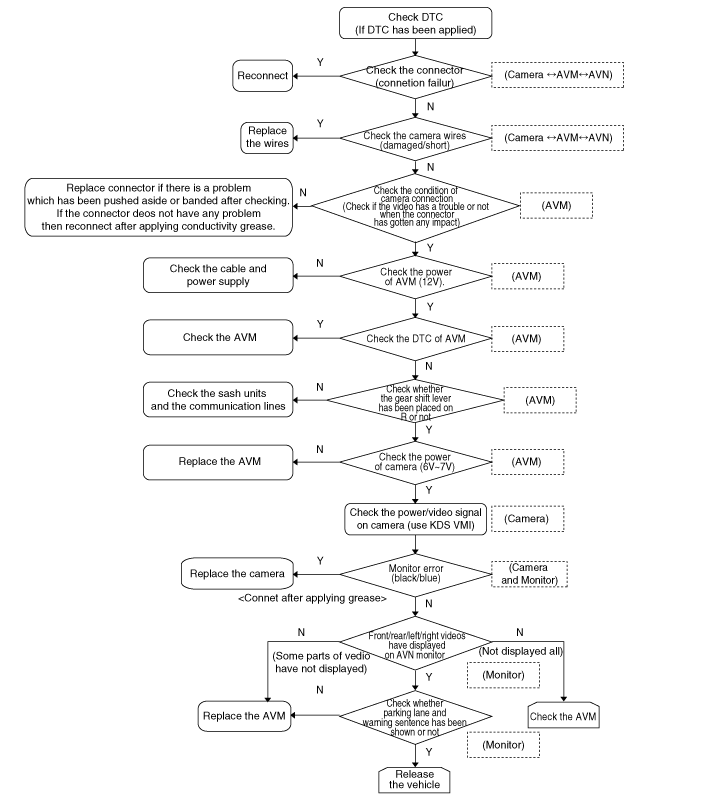

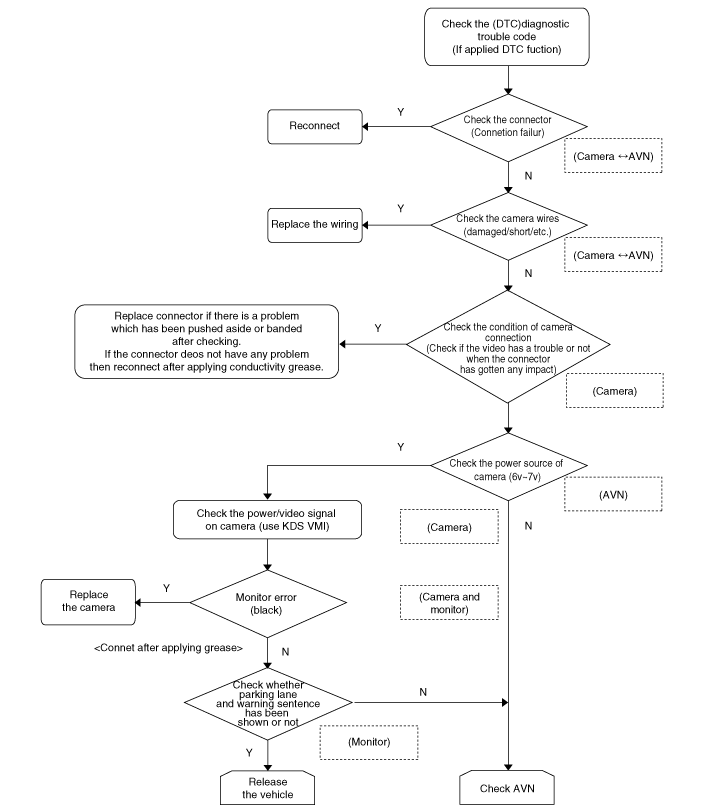

Р-1. Проверьте в следующем порядок появления черного экрана (камера - спецификация прямого подключения AVN)

Р-2. Проверьте в следующем порядок, когда экран становится черным/синим (камера - PGS/AVM - спецификация AVN)

Р-3. Проверьте камеру

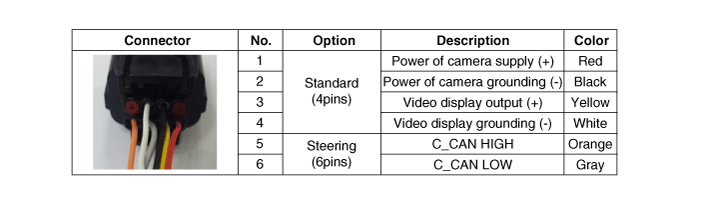

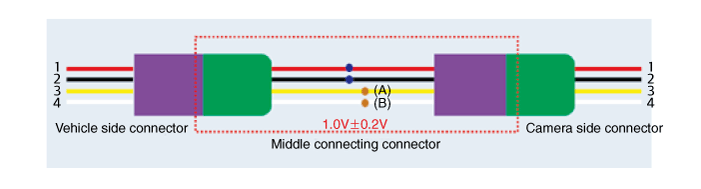

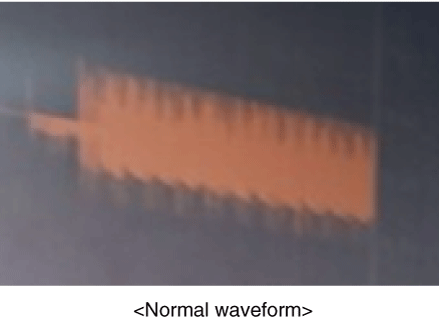

Измерьте форму волны видеодисплея и выходное напряжение задней камеры. (с использованием KDS VMI).

Соедините разъем 3 - разъем 4.

–	Спецификация: 0,8 В ~ 1,2 В

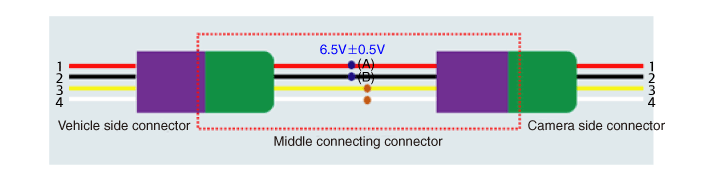

Измерьте выходное напряжение источника питания задней камеры.

Соедините разъем1-разъем2.

–	Спецификация: 6,0 В ~ 7,0 В

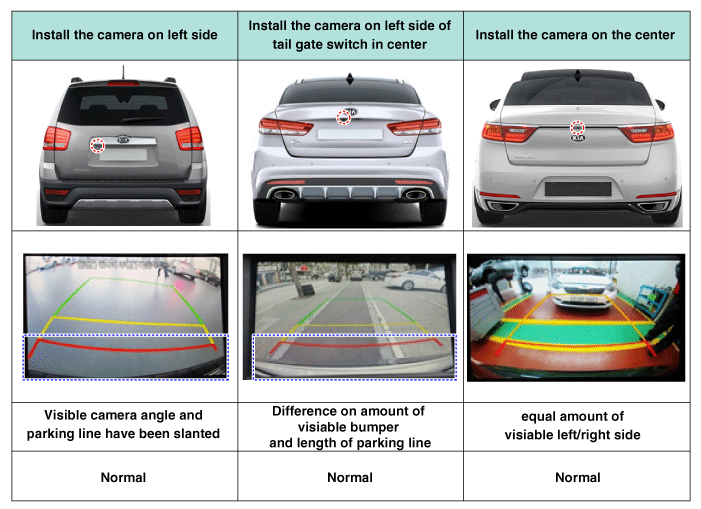

Р-4. Проверьте симптом относительно места установки камеры

Р-5. Наклонный/наклоненный во время парковки

Проверьте состояние установки камеры.

ХОРОШО	Камера работала нормально.
НГ	Проверка номер 2.

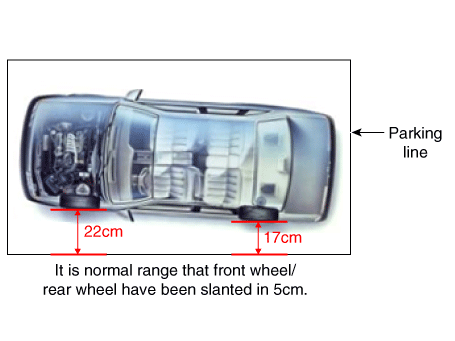

Измерьте отклонение наклонного/узнаваемого во время парковки.

–	SPEC: ± 10㎝ (переднее колесо-заднее колесо)

ХОРОШО	Камера работает нормально.
НГ	Замените камеру.

•	Проверьте разное расстояние между передними и задними колесами. и парковочная линия.

•	Быть наклоненным и наклоненным может произойти в зависимости от Водитель.

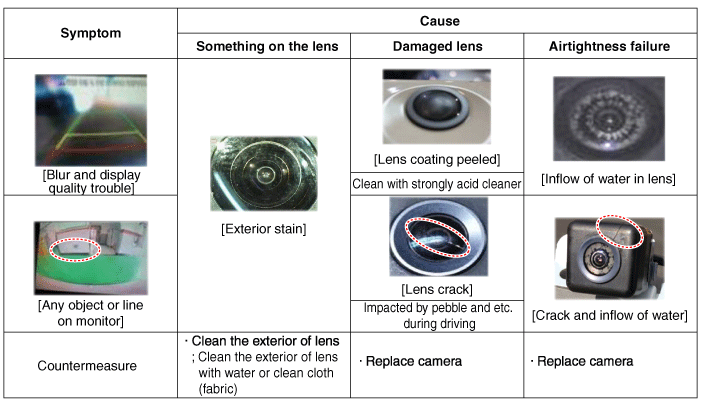

Р-6. Проверить монитор качество

•	Убедитесь, что в автомобиле установлена оригинальная камера, потому что монитор качество вывода может быть плохим или иметь проблемы с функционированием, если транспортное средство установил камеру настройки.

•	Недоступен гарантийный ремонт при замене камеры вызвано небрежным использованием (очищено неавторизованным чистящим средством и повреждено от постороннего предмета) или установка индивидуальных товаров.

•	Для очистки внешней поверхности камеры необходимо использовать воду или чистую ткань. объектив.

•	Проверьте, возникла ли такая же проблема после проверьте состояние поверхности объектива камеры и избавьтесь от иностранный объект

–	Явление, при котором покрытие объектива камеры отслоилось, может может случиться, если автомобиль был очищен сильнокислотным очистителем.

–	Явление, что трещина объектива камеры может произойти, если автомобиль был поврежден посторонним предметом, например галькой.

•	Отображается красный свет из-за применения заднего габаритного фонаря светящаяся поверхность светодиодного дизайна.

–	Это может произойти из-за красного света, исходящего из задний фонарь и стоп-сигнал перетекают в заднюю камеру в герметичном корпусе пространство ночью.
