Kia Stinger: электрическая система кузова / многофункциональный переключатель

Kia Stinger CK 2018-2023 Руководство по ремонту / Электрическая система кузова / Многофункциональный переключатель

Технические характеристики

Предметы		Технические характеристики
Номинальное напряжение		12 В постоянного тока
Диапазон рабочих температур		-22 - 176°F (-30 - 80°C)
Номинальная нагрузка	Шайба	Шайба: 6А (нагрузка двигателя)

Компоненты и расположение компонентов

Компоненты

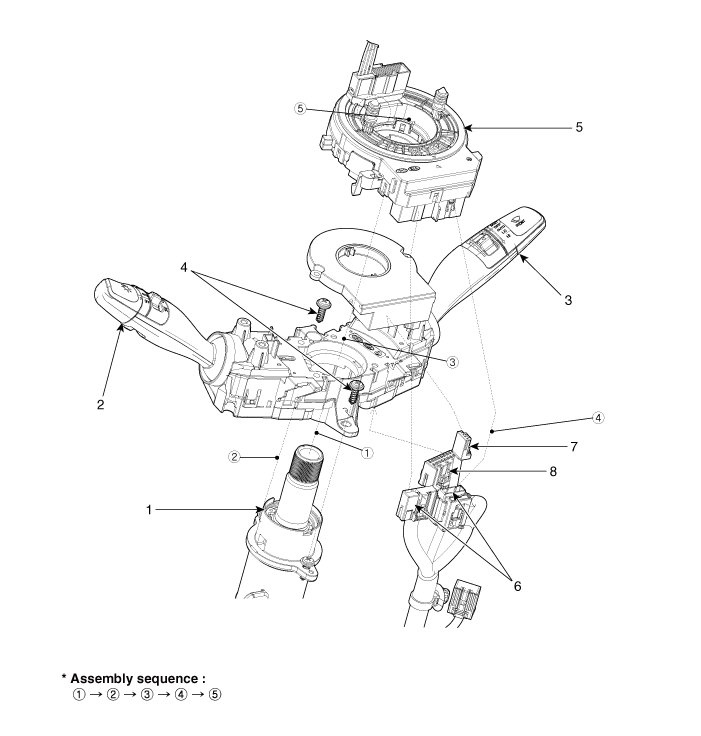

1 . Вал рулевой колонки
2 . Выключатель освещения
3 . Переключатель стеклоочистителя/омывателя
4. Винты

5. Часовая пружина
6. Соединители часовой пружины
7. Разъем датчика угла поворота рулевого колеса.

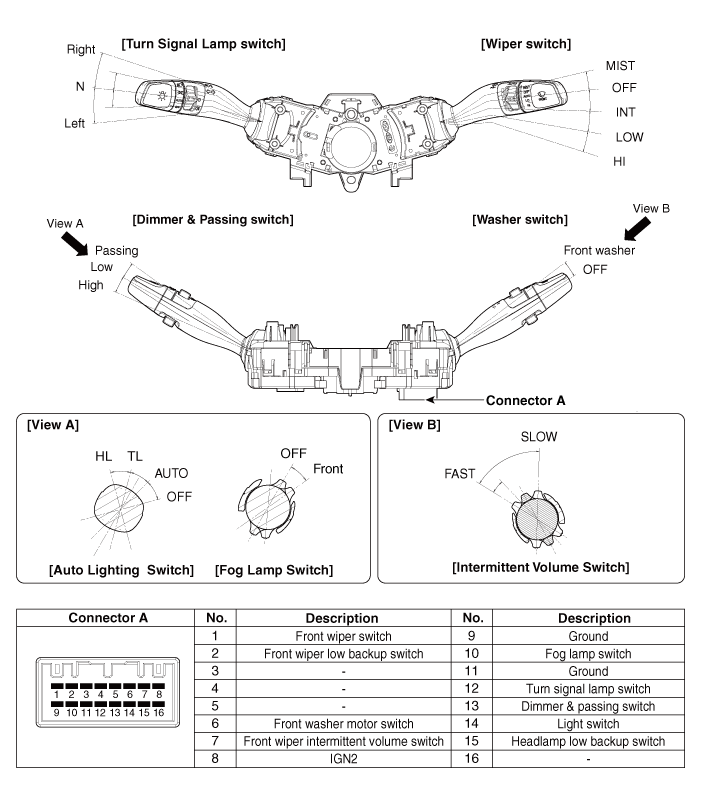

8. Многофункциональный разъем

[левый руль]

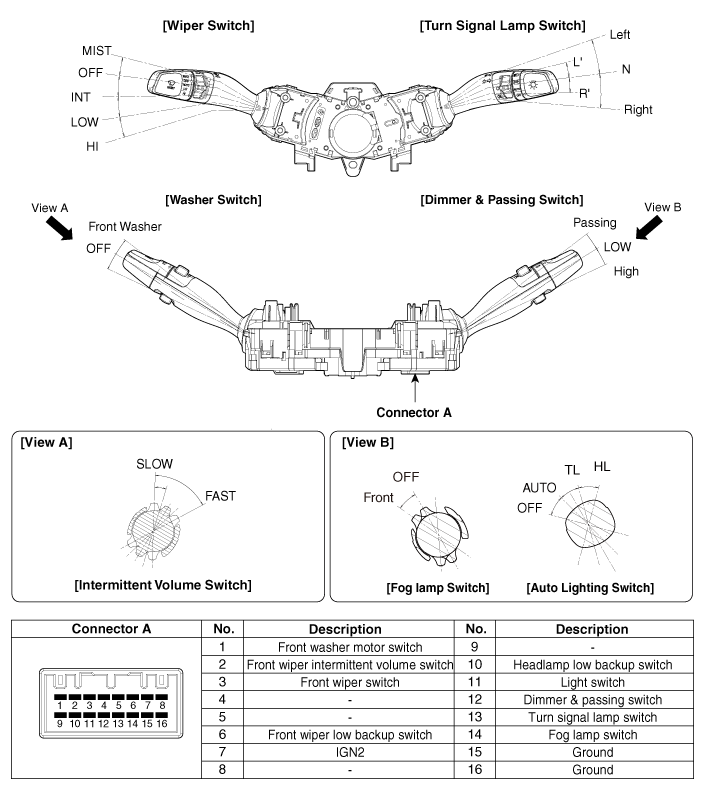

[Правый руль]

Процедуры ремонта

Удаление

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите рулевое колесо. (См. Система рулевого управления — «Рулевое колесо»)

3.	Снимите верхний и нижний кожухи рулевой колонки после ослабления винты. (См. Кузов — «Панель кожуха рулевой колонки»)

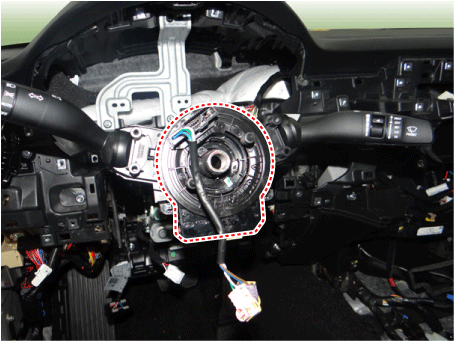

4.	Снимите часовую пружину. (См. раздел «Удерживающая система — «Модуль подушки безопасности водителя (DAB) и часовая пружина»)

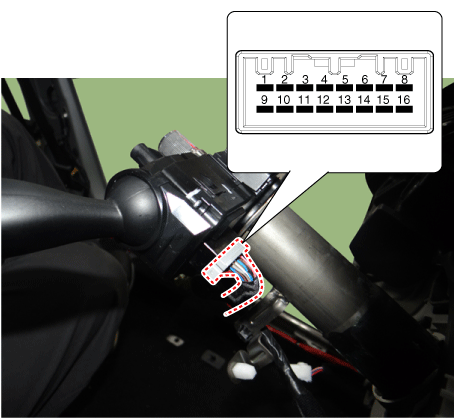

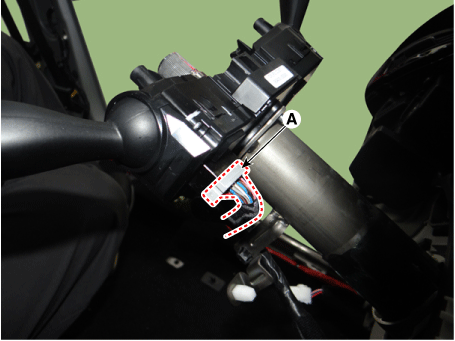

5.	Отсоедините разъем многофункционального переключателя (А).

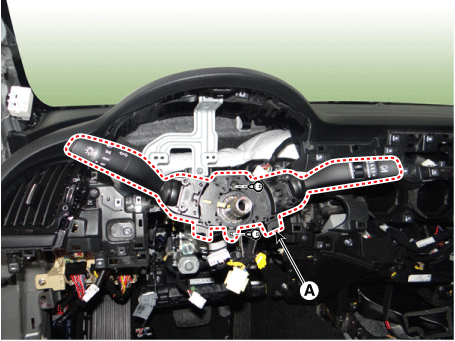

6.	Снимите узел многофункционального переключателя (А), предварительно ослабив винты.

Монтаж

1.	Установите многофункциональный переключатель.

2.	Установите часовую пружину.

3.	Установите верхний и нижний кожухи рулевой колонки.

4.	Установите рулевое колесо.

5.	Подсоедините отрицательную (-) клемму аккумуляторной батареи.

осмотр

Многофункциональный переключатель осмотр

Проверьте целостность цепи между клеммами в каждом положении переключателя, как указано ниже. показано ниже.

[Левая ручка Водить машину]

Выключатель	Положение переключателя	Терминал переключения	Сопротивление (Ом, ±3,5%)
Переключатель переднего стеклоочистителя	ТУМАН	1-9	330
	ВЫКЛЮЧЕННЫЙ		∞
	Прерывистый (АВТО)		800
	НИЗКИЙ		1800
	ВЫСОКИЙ		5700
Прерывистый объем дворников	Том 1	7-9	330
	Том 2		690
	Том 3		1310
	Том 4		2610
	Том 5		7310
Выключатель противотуманных фар	ВЫКЛЮЧЕННЫЙ	9-10	∞
Выключатель противотуманных фар	НА	9-10	910
Переключатель указателей поворота	ВЫКЛЮЧЕННЫЙ	9-12	∞
	Левый		910
	Верно		2910
Диммер и переключатель ближнего света	ВЫКЛЮЧЕННЫЙ	9-13	∞
	Прохождение		910
	Диммер		2910
Выключатель	ВЫКЛЮЧЕННЫЙ	9-14	680
	АВТО / ДХО		∞
	Задний фонарь		1680
	Ближний свет		5580

[Правая ручка Водить машину]

Выключатель	Положение переключателя	Терминал переключения	Сопротивление (Ом, ±3,5%)
Переключатель переднего стеклоочистителя	ТУМАН	3-16	330
	ВЫКЛЮЧЕННЫЙ		∞
	Прерывистый (АВТО)		800
	НИЗКИЙ		1800
	ВЫСОКИЙ		5700
Прерывистый объем дворников	Том 1	2-16	330
	Том 2		690
	Том 3		1310
	Том 4		2610
	Том 5		7310
Выключатель противотуманных фар	ВЫКЛЮЧЕННЫЙ	14-16	∞
Выключатель противотуманных фар	Передняя противотуманная фара	14-16	910
Переключатель указателей поворота	ВЫКЛЮЧЕННЫЙ	13-16	∞
	Левый		910
	Верно		2910
Диммер и переключатель ближнего света	ВЫКЛЮЧЕННЫЙ	12-16	∞
	Прохождение		910
	Диммер		2910
Выключатель	ВЫКЛЮЧЕННЫЙ	11-16	680
	АВТО / ДХО		∞
	Задний фонарь		1680
	Ближний свет		5580

Осмотр (с KDS)

В электрической системе тела неисправность можно быстро диагностировать с помощью система диагностики автомобиля (КДС).

Диагностическая система (KDS) предоставляет следующую информацию.

(1)	Самодиагностика: проверка неисправности и кодового номера (DTC)

(2)	Текущие данные: проверка состояния входных/выходных данных системы.

(3)	Проверка срабатывания: Проверка состояния работы системы

(4)	Дополнительная функция: Управление другими функциями, включая систему настройка параметров и регулировка нулевой точки

2.	Выберите «Модель автомобиля» и «Интегрированный блок управления кузовным оборудованием (IBU)», чтобы быть проверенным для того, чтобы проверить автомобиль с помощью тестера.

3.	Выберите меню «Текущие данные» для поиска текущего состояния ввода/вывода. данные.
