Kia Stinger: электрическая система кузова / интегрированная система сидений с памятью (IMS)

Kia Stinger CK 2018-2023 Руководство по ремонту / Электрическая система кузова / Интегрированная система сиденья с памятью (IMS)

Технические характеристики

Сиденье с памятью и электроприводом

Элемент	Технические характеристики
Номинальное напряжение	12 В постоянного тока
Рабочее напряжение	9–16 В постоянного тока
Диапазон рабочих температур	-22 - 167°F (-30 - 75°C)
Темный ток	Макс. 1,2 мА

Переключатель сиденья с электроприводом памяти

Элемент	Технические характеристики
Номинальное напряжение	12 В постоянного тока
Тип	Мягкое чувство такта
Диапазон рабочих температур	-22 - 176°F (-30 - 80°C)

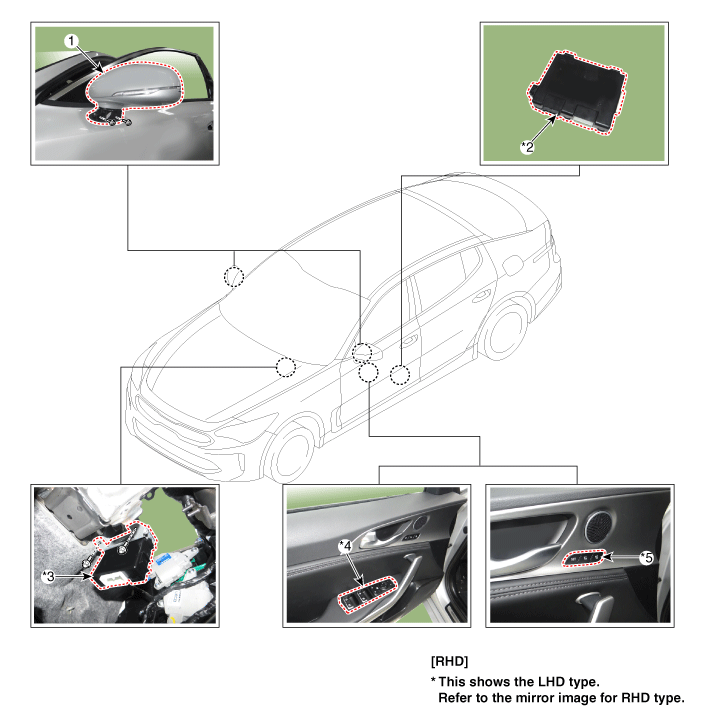

Компоненты и расположение компонентов

Компоненты

1. Наружное зеркало заднего вида
2. Модуль сиденья с электроприводом с памятью (PSM)
3. Модуль рулевого управления (SCM)

4. Модуль двери водителя (DDM)
5. Управление зеркалом IMS (переключатель электрического стеклоподъемника водителя)

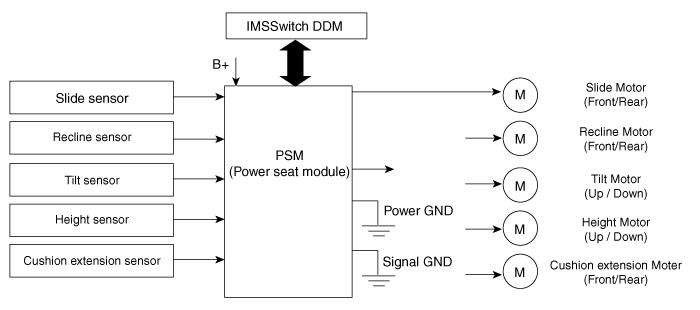

Принципиальные диаграммы

Компоненты

Описание и работа

Описание

Оптимальное положение сиденья, установленное водителем, запоминается сиденьем с электроприводом. устройства с помощью переключателя IMS. В случае изменения положения сиденье может восстановить свое предустановленное положение с помощью переключателя IMS.

Он имеет функции безопасности восстановления запрета процесса во время движения и аварийная остановка связанного движения.

Основные функции следующие.

Ручное управление: управление двигателем с помощью ручного переключателя сиденья.

(1)	Положение сиденья изменяется с помощью двигателя, когда сигнал вводится с помощью ручного переключателя сиденья (слайд, наклон, передний наклон, задняя подушка с регулировкой по высоте)

Функция памяти: доступна для запоминания/воспроизведения данных на двоих лица с переключателем IMS.

(1)	Запомненное движение для оптимального положения сиденья, установленного драйвер на основе данных CAN с 『модулем DDM → IMS』с переключателем IMS.

(2)	Воспроизведение по CAN данных, полученных от DDM при переключении IMS контроль.

Движение, связанное с включением/выключением

(1)	Эта функция связывает движение в зависимости от состояния ВКЛ./ВЫКЛ. двигатель.

(2)	Использование передачи данных MS IN.

(3)	Условия для начала работы: При отключении электроэнергии находится в АКК.

Операция

Воспроизведение движения

1.	Если данные CAN воспроизведения получены от DDM, выдается зуммер. один раз, и сиденье автоматически переместится в запомненное положение.

2.	Не запомненные данные CAN не выполняют функцию воспроизведения.

3.	Если данные CAN вновь получены во время предыдущего воспроизведения данных, окончательные данные имеют приоритет.

4.	Если данные CAN воспроизведения получены нажатием кнопки 1 или 2 во время воспроизведение, сиденье останавливает процесс воспроизведения.

Если сохраненные в памяти данные CAN получены нажатием кнопки SET во время воспроизведения, сиденье останавливает процесс воспроизводства.

Нажмите кнопку SET еще раз, чтобы сохранить положение остановки.

6.	Автоматическая остановка, когда переключатель remart выключен во время воспроизведения.

7.	Не включайте двигатель, если разница между запомненным положением для воспроизведения и текущей позиции менее 4 импульсов.

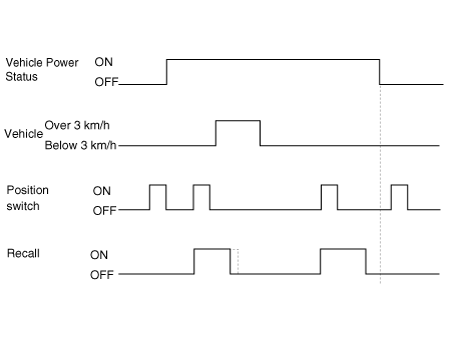

Условия запрета Репродукция

При соблюдении любого из следующих условий воспроизведение запрещено и управление останавливается во время воспроизведения.

1.	IGN2 ВЫКЛ. (За исключением 30 секунд после открытия или закрытия двери.)

2.	Скорость автомобиля выше 3 км/ч

3.	Когда переключатель управляется вручную

4.	График времени работы

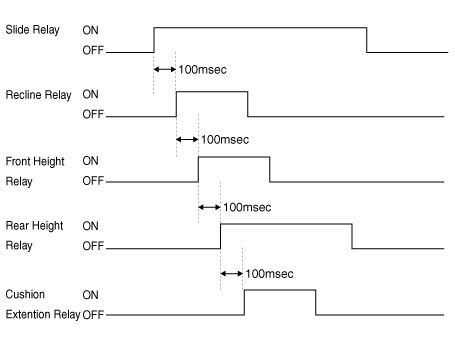

Решение об операции приоритет

Для автоматического управления работа двигателя должна быть задержана на 100 ± 10 м. с, чтобы предотвратить перекрытие пусковой цепи, и в этом случае приоритет дается следующим образом.

Slide > Регулировка спинки > Регулировка высоты переднего сиденья > Регулировка высоты заднего сиденья > Регулировка выдвижения подушки

График времени работы

Операция связана с Посадка / выход

1.	Возвратное движение назад во время отталкивания и вперед во время попадание (применяется только к горке).

2.	Он доступен, когда автоматическое сообщение SET передается от водителя. переключатель электрического стеклоподъемника сиденья (DDM) включен.

3.	Работа начинается, когда двигатель выключен и дверь сиденья водителя открыта.

4.	Перемещение в целевое положение ACC ON.

Условия запрещения операции.

–	Скорость автомобиля составляет 3 км/ч и более.

–	Переключатель ручного управления сиденьем с электроприводом задействован.

–	Команда воспроизведения поступает при посадке на транспортное средство.

–	Меню настроек драйвера (USM) выключено.
