Kia Stinger CK 2018-2023 Руководство по ремонту / Электрическая система кузова / Система АВН

Компоненты и расположение компонентов

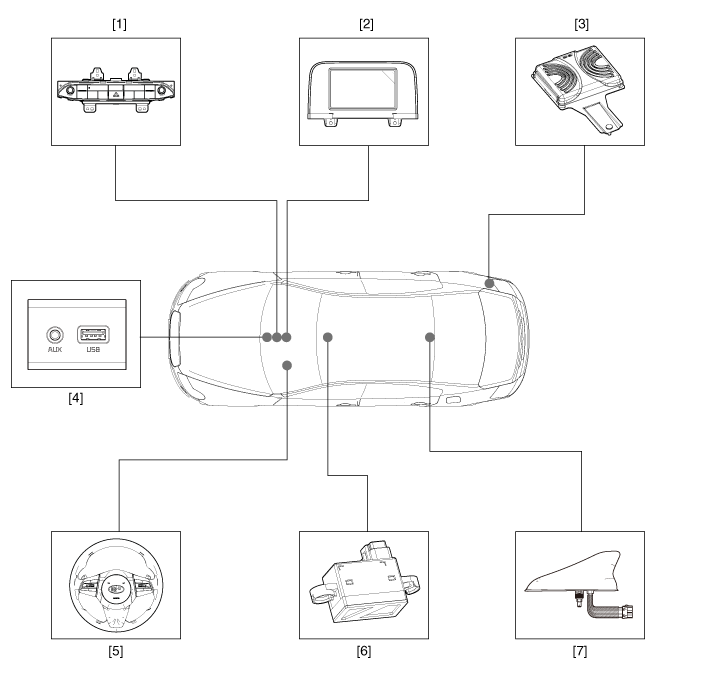

Расположение компонента

1 . Головное устройство АВН
2. Передний монитор AVN
3. Внешний усилитель
4. Мультимедийный разъем

5 . Пульт дистанционного управления на руль (SWRC)
6 . Громкая связь микрофон
7 . Антенна на крыше (радио + GPS + DAB)

Описание и работа

Описание

система АВН

Система AVN упрощает управление системой и унифицирует информацию о транспортном средстве. и отображает информацию о пользователе, улучшает поиск информации и опыт работы.

Система в основном состоит из клавиатуры для работы комбинированного функция, ЖК-монитор, головное устройство с громкой связью Bluetooth, распознавание голоса и навигация, музыкальный усилитель и медиа-блок, который подключается к другим внешним устройства.

1.	Упрощение пользовательского интерфейса: мультимедиа и информация об автомобиле отображаются на мониторе.

2.	Сетевые электронные компоненты: эффективная передача информации через CAN-коммуникации.

Интегрированы современные технологии:

•	Распознавание голоса: эта функция распознает голос пользователя. команды для управления системой. Пользователь может отдавать голосовые команды для управления AV-системой, Bluetooth-телефоном и навигацией.

•

Громкая связь по Bluetooth: это соответствует международному стандарту. стандарты беспроводной связи и использует технологию Bluetooth, принятую в большинстве выпущенных в настоящее время мобильных телефонов. После подключения драйвер автоматически подключается каждый раз, когда он садится в машину.

•	USB-подключение: внешние музыкальные проигрыватели, такие как USB карту памяти или MP3 можно подключить и воспроизвести с помощью автомобильных динамиков.

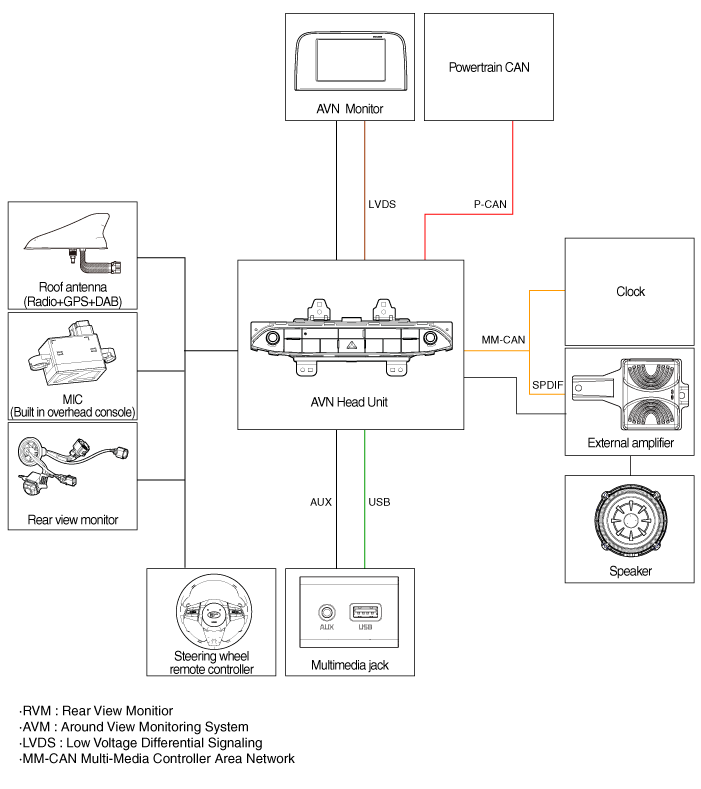

Блок-схема системы

•	B-CAN: сеть контроллеров кузова

•	MM-CAN: локальная сеть мультимедийных контроллеров

Ограничения Навигационная система

Прием GPS-сигнала Состояние

Поскольку частота спутников GPS принимается/передается по прямым линиям, прием может не работать, если объект находится на антенне GPS или рядом с ней, или во время путешествия в следующей среде:

•

Туннели

•	Подземные парковочные сооружения

•	Под эстакадой

•	Дороги в лесных массивах

•	Места возле высотных зданий

•	Дороги в каньонах

Отображение положения автомобиля

1.	Если многопроходные ошибки возникают из-за отражений от зданий или связанных с ними причин, отметка текущего положения на навигационной панели может отличаться от фактическое положение автомобиля.

Положение автомобиля на навигационной системе может отличаться от фактическое положение, если автомобиль находится в следующем месте или в следующих условиях движения. В этом случае проедьте в течение короткого промежутка времени, чтобы автоматически скорректировать местоположение транспортного средства в соответствии с сопоставлением карты или информацией GPS. (Это может занять несколько минут в некоторых случаях.)

•	При движении по крутой Y-образной дороге текущее положение может отображаться в противоположном направлении.

•	Если транспортное средство загружено на автомобильное транспортное средство, ток метка положения может остановиться на последней позиции перед загрузкой.

•	При движении по спиралевидной дороге.

•	При движении в гористой местности с крутыми поворотами или внезапным тормоза.

•	При выезде на дорогу после выезда с подземной парковки структура, конструкция парковки здания или поворотный стол с несколькими вращения.

•	Когда шины были недавно заменены (особенно после использования запасных или нешипованных шин)

•	Если клемма аккумулятора снята.

•	При движении по городским улицам может отображаться текущее положение на противоположной стороне или в положении для бездорожья.

•	При изменении уровня масштабирования с максимального уровня масштабирования на другой уровень масштабирования, может отображаться метка текущего положения на другой дороге.

•	При движении в плотном потоке с частыми остановками или перекрестками.

•	При движении по скользкой дороге, например, по сильному песку, снегу, и т. д.

•	При движении с установленными цепями противоскольжения.

•	При использовании шины с неправильным размером.

•	Когда давление во всех 4 шинах разное другой.

•	Когда сменная шина является изношенной или бывшей в употреблении шиной (особенно нешипованная шина, прошедшая 2-й сезон и т.д.).

•	При движении рядом с высотными зданиями

•	Если установлен багажник на крыше

•	При движении на высокой скорости или после продолжительного расчета дальний маршрут.

Руководство по маршруту

Надлежащее ведение по маршруту может не выполняться из-за условий поиска или положения водителя.

•	Во время движения по прямой дороге может быть дано указание двигаться прямо.

•	Руководство не может быть дано после поворота на перекрестке.

•	Надлежащее руководство может не даваться на определенных перекрестках.

•	Может произойти ведение по маршруту, сигнализирующее о входе в запретную зону (Нет въездная зона, строящаяся дорога и т.д.).

•	Руководство может быть дано на место рядом с фактическим пунктом назначения, если дороги до фактического пункта назначения не существуют или слишком узки.

•	Неправильные голосовые подсказки могут быть даны, если транспортное средство отклоняется от назначенного маршрут (например, если он повернул на перекрестке, где навигация идти прямо.).

•	Руководство по маршруту может не предоставляться в случае отсутствия или неправильного данные карты.

Перерасчет маршрута

После проведения пересчета маршрута могут возникнуть следующие явления.

•	Наведение может быть дано в другую позицию от текущей позиции если автомобиль поворачивал на перекрестке.

•	Пересчет маршрута может занять больше времени при движении на высокой скорости.

•	Может появиться сигнал ведения по маршруту для разворота в зоне, запрещенной для разворота.

•	В некоторых случаях ведение по маршруту может сигнализировать водителю о том, что въезд запрещен. зона (Запретная зона, строящаяся дорога и т.д.).

•	Руководство может быть дано на место рядом с фактическим пунктом назначения, если дороги до фактического пункта назначения не существуют или слишком узки.

•	Неправильные голосовые подсказки могут быть даны, если транспортное средство отклоняется от назначенного маршрут (например, если он поворачивает на перекрестке, на котором идти прямо.).
