Электрическая система кузова

Рог

Место в руководстве: Электрическая система кузова
Общая информация — 8Обслуживание — 27Механическая система двигателя — 47Электрическая система двигателя — 19Система контроля выбросов — 12Управление двигателем/топливная система — 51Автоматическая система трансмиссии — 34Система полного привода (AWD) — 7Карданный вал и ось — 15Подвесная система — 25Рулевая система — 8Сдержанность — 19Тормозная система — 22Кузов (внутри и снаружи) — 47Передний ремень безопасности — 63Электрическая система кузова — 99Стеклоочиститель/омыватель ветрового стекла — 11Отопление, вентиляция, кондиционирование — 32
4шагов
~24мин
2/5сложность
Выполнено 0 из 4

Компоненты и расположение компонентов

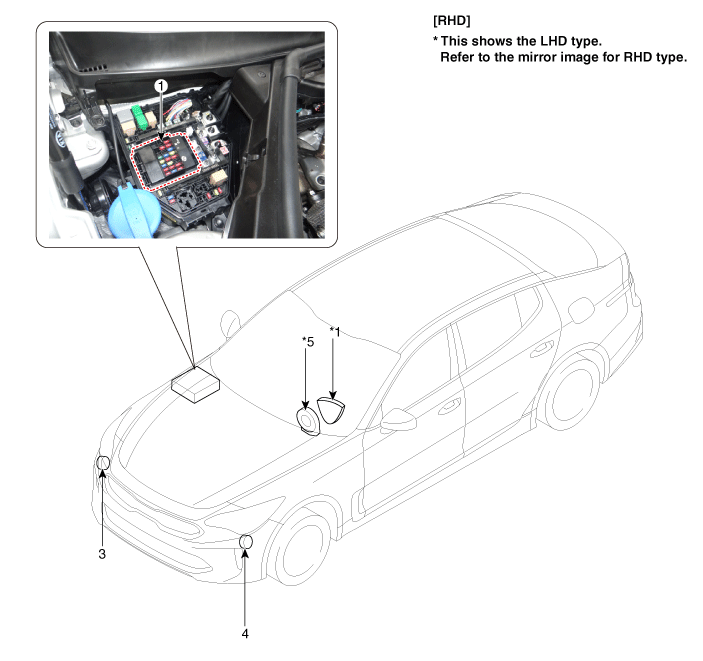

Расположение компонента

1. Переключатель звукового сигнала
2. Реле звукового сигнала (встроено в печатную плату с металлическим сердечником)
3. Рог (низкий тон)		 4. Рог (высокий тон)
5. Часовая пружина

Процедуры ремонта

Удаление

  1. Снимите передний бампер в сборе.

    (См. Кузов — «Передний бампер в сборе»)

  2. После ослабления каждого крепежного болта низкочастотного звукового сигнала (А) и высокочастотного звуковой сигнал (B), отсоедините разъем (C) и снимите звуковой сигнал.

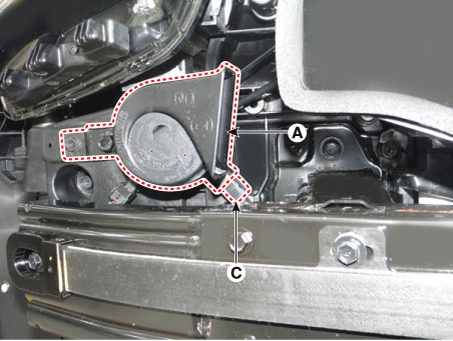

    [Низкий звук]

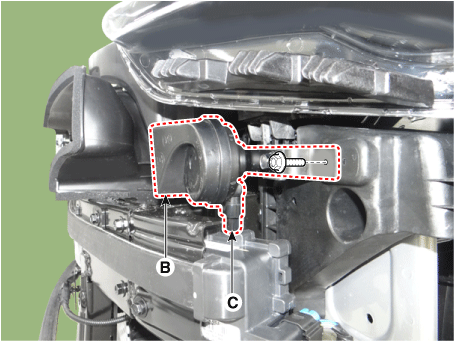

    [Высокий рог]

Монтаж

  1. После подключения разъемов звукового сигнала установите как высокие, так и низкие частоты. рога.

  2. Установите передний бампер в сборе.

осмотр

  1. Реле клаксона этого автомобиля имплантировано в металлический сердечник. печатная плата блока реле машинного отделения.
