Компоненты и расположение компонентов

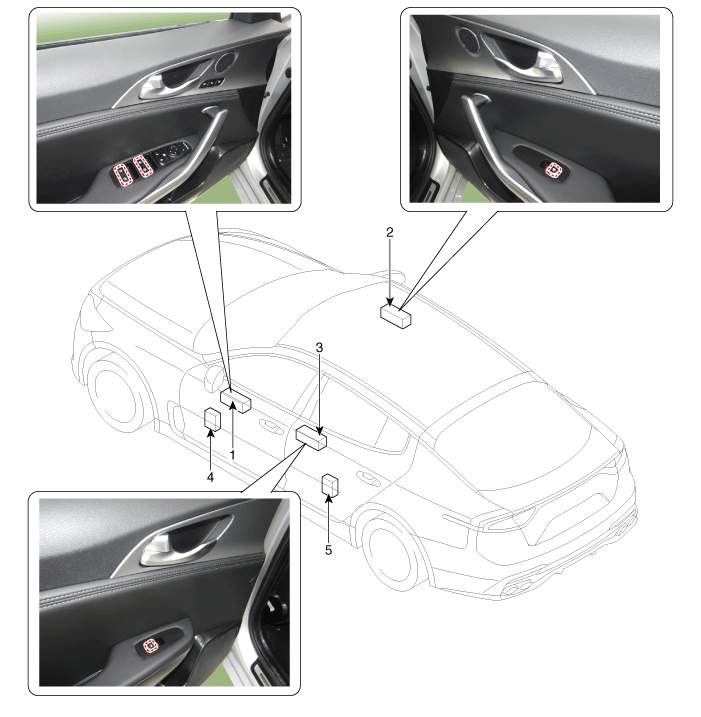

Расположение компонента

1. Переключатель электрического стеклоподъемника водителя
2. Вспомогательный переключатель стеклоподъемников
3. Переключатель заднего стеклоподъемника

4. Мотор переднего стеклоподъемника
5. Мотор заднего стекла

Описание и работа

Функция безопасности мощности Окно

Когда переключатель автоматического подъема стеклоподъемника двери водителя задействован, функция безопасности активна. активирован.

1.	Состояние функции безопасности При обнаружении силы 100 Н (с использованием пружины 10 Н/мм) во время окно поднимается, окно опускается.

Длина переворота окна (кроме удерживания переключателя автоматического подъема)

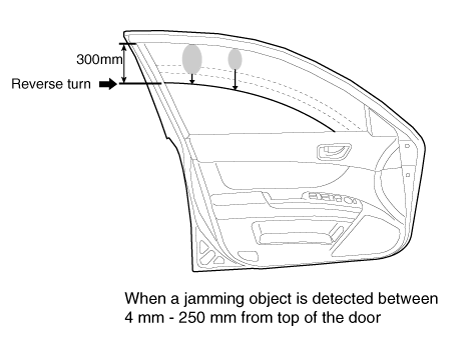

–	При обнаружении заклинивания в диапазоне от 4 мм до 250 мм от верхней части стойки B → окно опускается на 300 мм от верхней части центральной стойки.

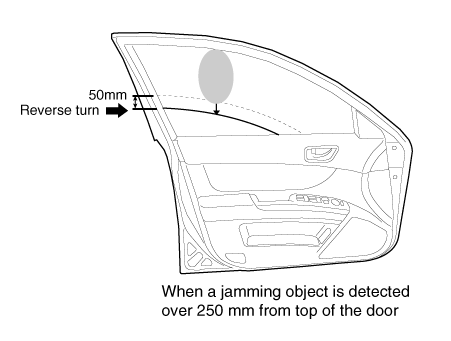

–	При обнаружении заедания в диапазоне более 250 мм от верх стойки В. → окно опускается в самое нижнее положение, если общее длина застрявшего предмета плюс 50 мм находится ниже нижнего положения окна.

Длина окна, движущегося вниз (удерживая переключатель автоматического подъема)

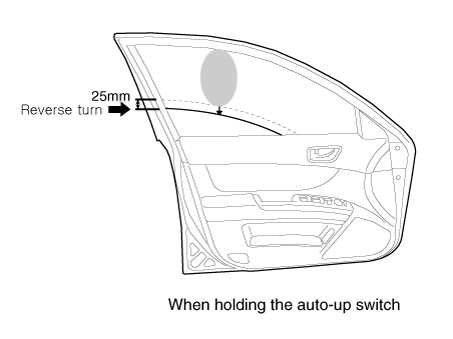

–	При обнаружении заклинивания при нажатии на переключатель автоматического подъема. → Окно смещается вниз на 25 мм от положения блокировки

–	Функция автоматического подъема недоступна в течение 5 секунд после вышеуказанного операция. → При нажатии на переключатель автоматического подъема включается функция ручного подъема. активирована (нет функции безопасности).

4.	Область с неиспользованной функцией безопасности Функция безопасности недоступна в пределах 4 мм от верха оконная рама.

Как инициализировать безопасное электростеклоподъемник

Инициализация подключения батареи

Когда питание батареи отключено более чем на 5 минут, стеклоподъемник безопасности коммутатор нуждается в инициализации.

(1)

Работа стеклоподъемников до инициализации

–	Доступна функция ручного подъема/опускания.

–	Функция Auto-Up/Down недоступна (Если переключатель Auto-up/down нажат, ручной функция вверх/вниз работает.)

(2)	Инициализация Закройте окно в открытом положении и, удерживая переключатель в полностью закрытом положении окна в течение 0,2 секунды. (Если начать закрытие окна в положении полного закрытия окна, инициализация может быть неудачной.)

(3)

Если инициализировать стеклоподъемник безопасности в состоянии заклинивания, может происходят ниже условий.

–	Функция безопасности недоступна

(4)	Датчик Холла с запоминанием положения окна используется для определения положение окна и направление работы двигателя. ЭБУ обнаруживает самую верхнюю положение окна и устанавливает положение как «0»

(5)

Деинициализация

ЭБУ деинициализируется, если выполняются следующие условия. После процесс деинициализации, автовключение и функция безопасности не активированы.

Условия деинициализации

а.	Повторяющееся движение окна вниз 15 раз подряд.

б.	Подача питания приостанавливается во время работы двигателя.

в.

Дверь сиденья водителя открывается, зажигание выключено со стеклом находится в положении Hard Stop -> IGN On в течение 2 секунд -> в течение 5 секунд при включенном зажигании, ввод сигнала ручного переключателя вниз 3 раза -> Деинициализация завершена (если питание не включено за 2 секунды или операцию, которую нужно выполнить за 5 секунд, процесс деинициализации повторяется с начало.)

Инициализация отказоустойчивого режима

Предотвращение перегрева двигателяПрограммная функция предотвращения перегрева используется для предотвращения перегрева двигателя (но данные EEPROM должны быть сохранены). сохраняется в ЭБУ).

(1)	Если окно перемещается принудительно, а двигатель неисправен, оконный переключатель может перейти в отказоустойчивый режим для безопасности пользователя.

(2)

Работа стеклоподъемников в аварийном режиме

–	Доступна функция Auto/Manual-Down.

–	Функция Auto/Manual-Up недоступна (При использовании автоматического/ручного подъема окно поднимается на 20 мм и перестает двигаться.)
