Kia Stinger: электрическая система кузова / широкий люк в крыше
Компоненты и расположение компонентов

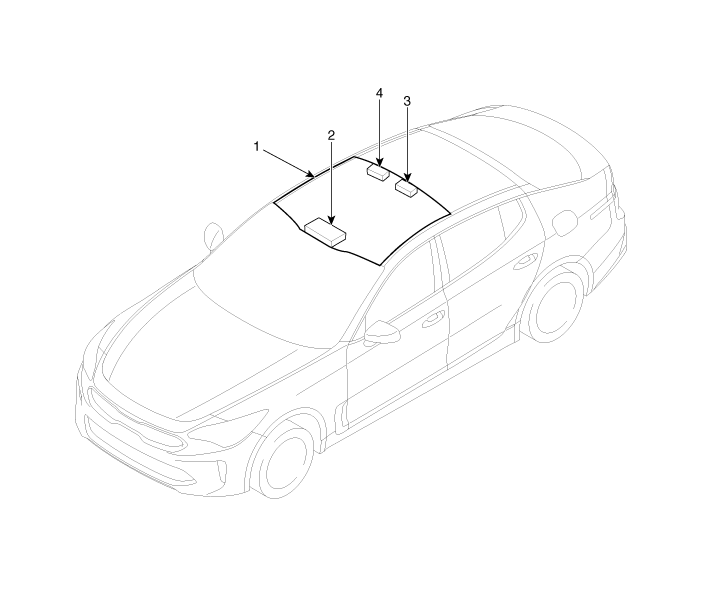

| Расположение компонента |
|
1. Широкий люк
2. Переключатель широкого люка |
3. Мотор и ведомый жалюзи
контроллер
4. Стеклянный двигатель и контроллер |

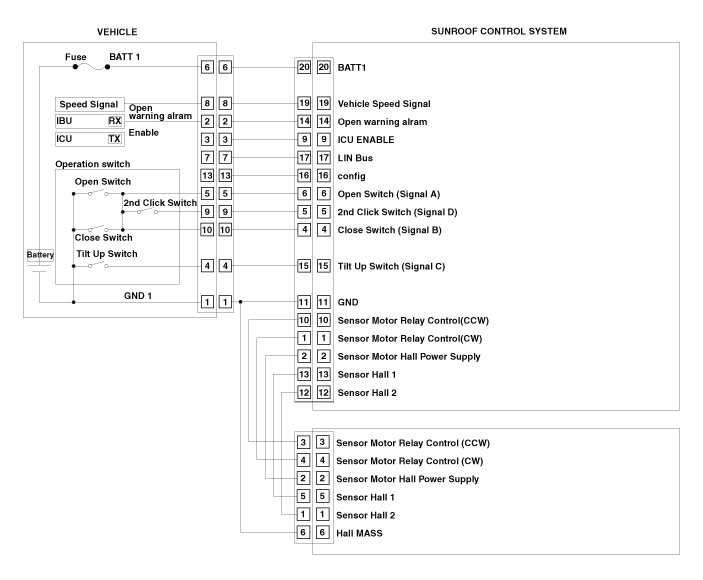

Принципиальные диаграммы
| Принципиальная электрическая схема |
|
Нет.
|
Разъем проводки люка
(сторона автомобиля) |
Стеклянный двигатель
(Владелец) |
Глухой мотор
(Раб) |
|
|
|
|
|
|
1
|
Земля 1
|
Датчик управления реле двигателя (CCW)
|
Датчик управления реле двигателя (CCW)
|
|
2
|
Предупреждение об открытии
|
Включение интенсивной терапии
|
Датчик управления реле двигателя (CW)
|
|
3
|
Включение интенсивной терапии
|
-
|
Сенсорный зал 1
|
|
4
|
Переключатель наклона вверх
|
-
|
Датчик массы
|
|
5
|
Открытый переключатель
|
Открытый переключатель
|
Сенсорный зал 2
|
|
6
|
Батарея 1
|
2-й щелчок переключателя
|
Электропитание моторного зала датчика
|
|
7
|
-
|
Закрыть переключатель
|
|
|
8
|
Сигнал скорости автомобиля
|
-
|
|
|
9
|
2-й щелчок переключателя
|
Электропитание моторного зала датчика
|
|
|
10
|
Переключатель закрытия
|
Датчик управления реле мотора (CW)
|
|
|
11
|
-
|
Батарея
|
|
|
12
|
-
|
Сигнал скорости автомобиля
|
|
|
13
|
-
|
-
|
|
|
14
|
-
|
ЛИН автобус
|
|
|
15
|
|
Конфигурация
|
|
|
16
|
Переключатель наклона вверх
|
||
|
17
|
Предупреждение об открытии
|
||
|
18
|
Сенсорный зал 1
|
||
|
19
|
Сенсорный зал 2
|
||
|
20
|
Земля
|
Многофункциональный переключатель
Технические характеристики
Технические характеристики
Предметы
Технические характеристики
Номинальное напряжение
12 В постоянного тока
Диапазон рабочих температур
...
Переключатель широкого люка
Компоненты и расположение компонентов
Компоненты
Процедуры ремонта
осмотр
1.
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2.
...
