Kia Stinger: электрическая система кузова / система смарт-ключа

Kia Stinger CK 2018-2023 Руководство по ремонту / Электрическая система кузова / Система смарт-ключей

Технические характеристики

Блок смарт-ключа

Предметы	Спецификация
Номинальное напряжение	12 В постоянного тока
Рабочее напряжение	9–16 В постоянного тока
Рабочая Температура	-40 - 176°F (-40 - 80°C)
Нагрузка	Макс. 4 мА (при выключенной функции приветственного света)

РЧ-приемник

Предметы	Спецификация
Частота	433,92 МГц
Тип антенны	FSK (частотная манипуляция)

Смарт-брелок

Предметы

Спецификация

Батарея

Литиевая батарея 3V 1EA

Расстояние

- Расстояние, на котором RF (радиочастотный) приемник может получить FOB сигнал передачи: 30 м
- Расстояние, на котором НЧ (низкочастотная) антенна (внешняя ручка/хобот/ Задняя дверь) может обнаруживать FOB: 0,7 м

Срок службы батареи

Более 2 лет (10 раз/день)

•	Неправильно утилизированная батарея может нанести вред окружающей среды и здоровья человека.

•	Утилизируйте батарею в соответствии с вашими местными законами или законами. регулирование.

Нажмите на кнопки

3 (дверной замок/отпирание, задняя дверь)

Частота (прием)

125 кГц

Частота (передача)

433,92 МГц

Числа

2 шт.

Антенна

Предметы	Спецификация
Номинальное напряжение	12 В постоянного тока
Рабочее напряжение	9–16 В постоянного тока
Рабочая Температура	-22 - 167°F (-30 - 75°C)
Частота	125 кГц
Числа	Интерьер (3 шт.), дверь (2 шт.), бампер (1 шт.)

Компоненты и расположение компонентов

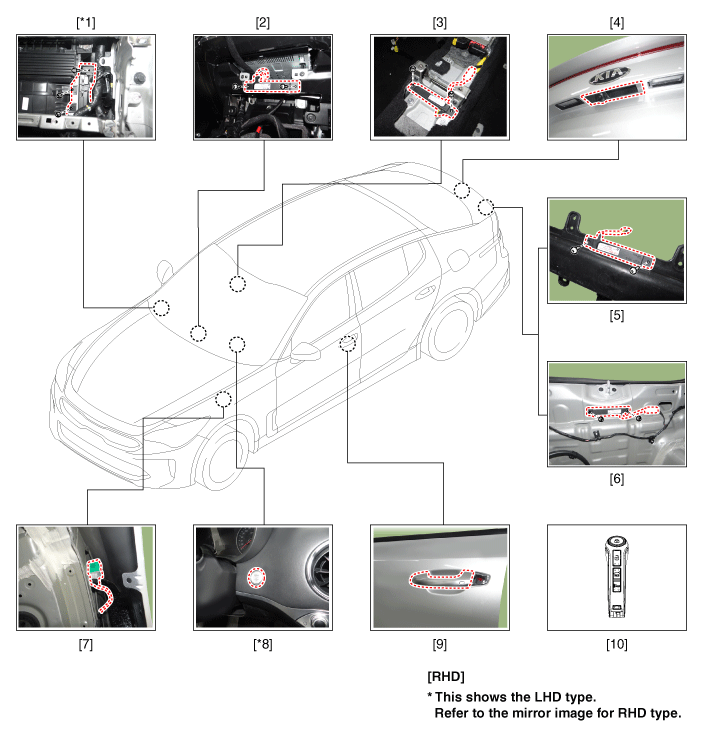

Расположение компонента

1. Встроенный блок управления кузовом (МСБ)
2. Внутренняя антенна 1
3. Внутренняя антенна 2
4. Переключатель открытия задней двери
5. Бамперная антенна

6. Антенна на задней двери
7. Зуммер
8. Кнопка старт-стоп (SSB)
9. Дверная ручка и дверная антенна
10. Брелок-ключ

Описание и работа

Описание

Система SMART KEY — это система, которая позволяет пользователю получать доступ и управлять транспортное средство очень удобным способом. Чтобы получить доступ к транспортному средству, нет традиционного ключа или пульта дистанционного управления нужен блок управления.

Пользователь имеет при себе брелок SMART KEY, который не требует сознательных действий. пользователем (например, с помощью кнопки RKE). Система SMART KEY запускается нажатием кнопка на ручке двери.

После срабатывания транспортное средство отправляет запрос в ограниченном диапазоне. Если SMART KEY FOB получает этот запрос, он автоматически отправляет ответ на транспортное средство. Затем система решает, выполнять ли то или иное действие (разблокировка, блокировки…) или оставаться неактивными.

Опять же, связь между автомобилем и SMART KEY FOB необходима перед любые действия будут выполнены.

Система предлагает следующие возможности:

•	Пассивная разблокировка через 4 двери

•	Пассивная блокировка через 4 двери

•	Пассивный старт

•	Пассивный доступ к задней двери через переключатель крышки багажника на задней двери

•	Макс. 2 брелка могут быть обработаны системой

•	Драйвер резервной антенны иммобилайзера интегрирован в SSB для аутентификации TP (т. е. безвольный домашний режим)

•	Связь с системой управления двигателем

•	Связь с SRX

•	Связь НЧ-РЧ

1.	Пассивная разблокировка Система позволяет пользователю получить доступ (разблокировать) автомобиль без выполнения любые действия с брелоком SMART KEY.

2.	Пассивная блокировка Система позволяет пользователю запирать автомобиль нажатием кнопки на дверная ручка с брелоком SMART KEY.

3.	Кнопка запуска Система позволяет пользователю переключать режимы питания (Выкл., Аксессуар, зажигания), а также запускать и глушить двигатель автомобиля без выполнения любые действия с брелоком SMART KEY. См. технические характеристики системы запуска двигателя с помощью кнопки.

4.	Режим LIMP HOME Кроме того, система предлагает так называемый «режим вялого дома», который пользователь может управлять всеми функциями автомобиля, вставив ключ в SSB.

ЭБУ смарт-ключа (SMK) ЭБУ)

ЭБУ SMK управляет всеми функциями, связанными с «пассивной разблокировкой», «пассивной блокировкой». и «Пассивная авторизация запуска двигателя».

Он считывает входные данные (кнопка на дверной ручке, кнопка «Старт-стоп» (SSB), «ПАРКОВКА»). позиционный переключатель), управляет выходами (например, внешней и внутренней антеннами) и обменивается данными через CAN, а также однолинейный интерфейс с другими устройствами машина.

Для связи с брелоком SMART KEY FOB ЭБУ SMK формирует запрос (challenge) как кодированный и модулированный сигнал 125 кГц на выходах индуктивной антенны и принимает ответ брелока SMART KEY через внешний радиочастотный приемник.

Основными функциональными блоками ЭБУ СМК являются:

•	Источник питания

•	Микроконтроллер с флэш-памятью

•	Однолинейный интерфейс к SRX

•	Однолинейный интерфейс к EMS

•	Входной каскад

•	НЧ антенный усилитель/драйвер

•	Связь по CAN с BCM

Усилитель/драйвер НЧ-антенны генерирует синусоидальный несущий сигнал частотой 125 кГц. который распределяется по разным антеннам.

Брелок смарт-ключа

Система поддерживает до 2 брелоков SMART KEY.

Основные функции SMART KEY FOB:

•	Пассивный функционал: принимает LF-вызов и отправляет автоматически РФ ответ.

•	Классическая функция RKE с помощью действия до 3 кнопок.

•	Работа транспондера в случае разряда батареи или нарушения связи.

Антенны

Излучающие НЧ антенны:

Индуктивные антенны в автомобиле и на нем используются для преобразования тока, управляемый драйвером антенны ЭБУ СМК, в магнитное поле частотой 125 (или 134,2) кГц. поле, которое является носителем для вызова SMART KEY.

Три антенны охватывают внешнюю часть автомобиля: две антенны в двери Ручки (ДС и ПС) закрывают пространство вокруг дверей; одна антенна в задний бампер закрывает пространство вокруг багажника или задней двери.

До трех антенн покрывают салон автомобиля, а также багажник или заднюю дверь. салон: два в салоне и один в багажнике или ствол.

2.	Двунаправленная антенна иммобилайзера (для Limp Home): Резервная антенна иммобилайзера используется для отправки и получения данных: он излучает магнитное поле (вызов 125 - 135 кГц) и получает изменения в напряженности поля (ответ транспондера).

3.	Получатель Ответ брелока SMART KEY поступает через радиочастотный приемник.

Дверная ручка

Ручки передних дверей двух дверей (водительская/пассажирская) оборудованы с излучающими НЧ-антеннами для излучения сигналов 125 кГц. Ручки передних дверей есть также оснащен кнопкой.

Нажать кнопку

Кнопка на дверной ручке служит триггером для индикации намерений пользователя. чтобы отпереть или запереть автомобиль.

Кнопки установлены на передних дверях, встроены в дверные ручки.

Еще одна кнопка установлена на крышке багажника или задней двери.

Операция

Пассивные функции

Система позволяет пользователю получить доступ к транспортному средству без необходимости выполнять какие-либо действия. действия (например, нажатие кнопки RKE) с помощью брелока SMART KEY. Достаточно, чтобы действительный брелок SMART KEY находится в пределах определенного и ограниченного диапазона относительно к транспортному средству. Таким образом, система способна обнаруживать и аутентифицировать SMART. брелок в диапазонах, указанных ниже.

Рабочий диапазон

SMART KEY FOB получает и интерпретирует вызов, отправленный автомобилем через внешние антенны в свободном пространстве радиусом мин. 0,7 м снаружи антенны, встроенные в дверные ручки; обратитесь к приведенному ниже изображению. Диапазон доступа к багажнику или задней двери также составляет мин. 0,7 м от места расположения антенны.

Пассивный доступ (пассивный Вход)

Нажатие кнопки дверной ручки, когда все двери заперты, указывает на намерение оператора для доступа к транспортному средству и, таким образом, запускает систему для разблокировки

Пассивная блокировка (выход)

Нажатие одной из кнопок на дверных ручках при одном из следующих условие выполнено:

•	По крайней мере одна дверь открыта и двухшаговый таймер не работает или

•	Работает двухшаговый таймер и одна из кнопок, кроме передней левой сторона срабатывает

указывает на намерение оператора запереть автомобиль и таким образом приводит в действие систему для замка.

Пассивная задняя дверь Предупреждение (только седан)

Всякий раз, когда задняя дверь закрыта, ЭБУ SMK использует подходящую стратегию поиска, чтобы избежать Предупреждение зуммера задней двери с помощью брелока снаружи автомобиля. Затем SMK ищет SMART БРЕЛОК внутри двери багажника. Если действительный брелок SMART KEY найден в задней двери, ЭБУ SMK активирует внешний зуммер SMK (подлежит уточнению), чтобы сообщить пользователю, что дверь багажника была закрыта брелоком внутри двери багажника.

SMK отправит команду открытия задней двери в BCM для повторного открытия задней двери, если задняя дверь установлен бит повторного открытия (BK) Для этой функции «действительный» брелок SMART KEY означает любой SMART KEY FOB, принадлежащий автомобилю, даже если он ДЕАКТИВИРОВАН.

•	Слепая зона в задней двери, похожая на любое радиочастотное возмущение, может привести к отсутствию предупреждения о задней двери. Из-за пробития бампера антенну в районе багажника крышка может открываться без опознавательного знака Устройство снаружи.

•	Слепая зона в задней двери, похожая на любое радиочастотное возмущение, может привести к отсутствию предупреждения о задней двери

Умная задняя дверь

Когда пользователь с действительным смарт-ключом стоит рядом с задний бампер (в радиусе действия НЧ-антенны) более 3 секунд, дверь багажника открывается.

•	Функция устанавливается в режиме пользовательских настроек (USM) в кластере.

1.	Антенна на заднем бампере обнаруживает поблизости действительный смарт-ключ.

Когда действительный смарт-ключ входит в зону действия антенны заднего бампера, раздается звуковой сигнал. и аварийная лампа активируется 1 раз для подтверждения обнаружения.

•	Блок смарт-ключа может обнаружить смарт-ключ в пределах 0,7–1 м заднего бампера.

•	Если смарт-ключ остается в пределах диапазона обнаружения, предупредите зуммер и аварийная лампа срабатывают 1 раз в секунду в течение всего времени пребывания смарт-ключа в дальность обнаружения.

3.	Если электронный ключ остается в диапазоне обнаружения заднего бампера (антенна диапазон) более 3 секунд, зуммер и аварийная лампа срабатывают 2 раза и дверь багажника открыта.

Приветственный свет

Когда водитель с электронным ключом приближается к автомобилю, зеркала заднего вида и лампы-лужи контролируются аутентификацией с помощью интеллектуального ключа.

Доступ к приветственному режиму легкого поиска (режим, который регулярно ищет смарт-ключ для предотвращения разряда аккумулятора автомобиля)

–	Транспортное средство переходит в состояние охраны с помощью блокировки RKE или пассивной блокировки. водителем.

–	Блок смарт-ключей (SMK) ищет деактивацию, управляя внутренние антенны.

–	Если смарт-ключ не найден в автомобиле, смарт-ключ (SMK) устройство будет управлять антенной на дверной ручке для поиска приближающегося водителя автомобиль.

–	Блок смарт-ключа (SMK) выполняет поиск в течение 3 секунд 3 раза, нажимая антенну на дверной ручке, а если ключ не нашелся все 3 раза, он войдет в режим приветственного поиска света.

–	Если активирован режим подключения наружного зеркала заднего вида, то складывание зеркала будет задействована операция.

Приветственный свет горит

–	В режиме поиска приветственного света смарт-ключ обнаруживается, когда водитель подходит к машине.

–	Блок смарт-ключа (SMK) отправляет сигнал приветственного включения на DDM для 15 секунд по CAN.

–	DDM включает лампу лужи на наружном зеркале на 15 секунд. (Если наружное зеркало подключено, операция раскладывания зеркала будет быть вовлеченным.)

Удаленный запуск с Смарт-ключ (только для Ближнего Востока и Азии)

Запустите двигатель, нажав кнопку дистанционного запуска на смарт-ключе на некотором расстоянии.

(улучшите удобство для пользователей, активировав систему кондиционирования воздуха перед посадкой транспортное средство.)

1.	Расстояние приема сигнала: MIN 30 м (односторонний сигнал)

2.	Время работы: максимум 10 минут

Метод работы

(1)	запуск двигателя: через 4 секунды нажмите кнопку дистанционного запуска двигателя дольше 2 секунд после того, как дверь была заперта.

(2)	остановить двигатель: нажмите кнопку дистанционного запуска двигателя один раз.

4.	Проверить запуск: можно проверить запуск двигателя по миганию аварийное освещение.

5.	В целях безопасности: двигатель будет остановлен, когда зарегистрированный смарт ключ не находится в автомобиле, а водитель во время дистанционного запуска активирован.

Напоминание смарт-ключа 1

1.	Предварительные условия: Все клеммы выключены, хотя бы одна дверь открыта, состояние блокировки не заперто. проверяется SMK каждые 100 мс, пока CAN/LIN активен.

2.	Событие: Статус как минимум 1 дверной ручки изменился с разблокирована на заблокировано.

Действия СМК:

•	ЕСЛИ брелок не активен SMK выполняет поиск брелоков в салоне автомобиля. Должна использоваться та же стратегия LF, что и для ID. out предупреждение (только регистрация, без аутентификации

•	ЕСЛИ брелок АКТИВЕН СМК поиск действующий ТП

Если брелок или TP не найдены, никаких действий не требуется.

Если обнаружен какой-либо действительный брелок или действительный TP, SMK разблокирует автомобиль. отправив сообщение о разблокировке ключа CAN с напоминанием с номером брелка.

Если найден какой-либо действительный брелок, SMK разблокирует автомобиль, отправив Напоминание о разблокировке ключа CAN/LIN с номером брелка.

Напоминание смарт-ключа 2

1.	Предварительные условия: Все терминалы выключены, любая дверь (включая заднюю дверь) открыта, FOB-IN и нет. нет состояния блокировки (проверяется SMK периодически каждые 100 мс, пока CAN/LIN активный)

2.	Действие автомобиля: Закрытие последней двери или багажника при заблокированном состоянии ручек или с замком в ходе выполнения

Действия СМК:

По истечении 500 мс после закрытия, если все двери заперты, то :

•	ЕСЛИ брелок не активен SMK выполняет поиск брелоков в салоне автомобиля. Должна использоваться та же LF-стратегия, что и для Предупреждение об отсутствии идентификатора (только регистрация, без аутентификации)

•	ЕСЛИ брелок АКТИВЕН СМК поиск действующий ТП

Если брелок не найден, никаких действий не требуется.

Если найден какой-либо действительный брелок или действительный TP, SMK отправляет команду разблокировки. по CAN и активирует доп. зуммер предупреждение.

Если найден какой-либо действительный брелок, SMK отправляет команду разблокировки по CAN/LIN. и активирует доп. зуммер предупреждение.

Дверной замок с умным ключом Предупреждение

Предупреждение о блокировке двери 1

1.	Если состояние терминала — ACC или IGN, все двери закрыты и этот пользователь срабатывает блокировка SMK, начинается поиск снаружи автомобиля со стороны спускового крючка.

2.	Если действительный брелок не найден, никаких действий не требуется, но если действующий брелок найдено, то должно быть запущено предупреждение зуммера.

3.	Если «Опция задней двери == Вкл.» и «Опция задней двери LockUnlockOption == Вкл.» заполнено, предупреждение о блокировке включает заднюю дверь как дверь и разблокировку задней двери ручка в качестве кнопки отпирания двери.

Предупреждение о блокировке двери 2

1.	Если состояние терминала ВЫКЛ и не все двери закрыты, и этот пользователь запускает замок СМК, начинается обыск снаружи автомобиля с сторона спускового крючка.

2.	Если действительный брелок не найден, никаких действий не требуется, но если действующий брелок найдено, то должно быть запущено предупреждение зуммера.

3.	Если «Опция задней двери == Вкл.» и «Опция задней двери LockUnlockOption == Вкл.» заполнено, предупреждение о блокировке включает заднюю дверь как дверь и разблокировку задней двери ручка в качестве кнопки отпирания двери.

Предупреждение о блокировке двери 3

1.	Если состояние терминала ВЫКЛЮЧЕНО и ATWS считается снятым с охраны и все двери закрыты, и этот пользователь запускает блокировку SMK, поиск начинается с Интерьер автомобиля;

2.	если действующий брелок не найден, будет запущен поиск блокировки SMK, но если действующий брелок найден, то должно быть запущено звуковое предупреждение.

3.	Если «Опция задней двери == Вкл.» и «Опция задней двери LockUnlockOption == Вкл.» заполнено, предупреждение о блокировке включает заднюю дверь как дверь и разблокировку задней двери ручка в качестве кнопки отпирания двери.

Предупреждение об индикаторе Smartkey

1.	Если конечное состояние — ACC или IGN, а скорость автомобиля меньше 3 км/ч, выполняется периодический поиск (каждые 3 секунды) в салоне автомобиля для проверки что действительный брелок все еще находится в автомобиле.

2.	Если действительный брелок не найден, запускается предупреждение, но если действующий брелок найдено, то никакие действия не запускаются.

Отказоустойчивые функции (Резервная копия для Limp Home)

В случае разрядки батареи брелока SMART KEY или нарушения передачи, доступны следующие функции:

•	Отпирание/запирание дверей или багажника (или задней двери в зависимости от автомобиля) конфигурация): использование механического ключа

Информационные функции пользователя

ID OUT Предупреждение

Предварительные условия:

•	(ACC или IGN1) & (открыта любая дверь или дверь багажника)

2.	Событие: Последняя открытая дверь закрыта

Действие СМК:

SMK ищет брелок SMART KEY в салоне.

•	Если действительный брелок SMART KEY FOB не найден, SMK активирует внешний зуммер, а также отправляет предупреждение ID OUT через CAN (внешний зуммер, предупреждающий и внутренний зуммер).

•	Если дверь открывается и снова закрывается во время включения и выключения клемм. внутри действительного брелока, SMK повторно включает аутентификацию и останавливает предупреждение. Если терминал находится в режиме ACC, СМК должен включить иммобилайзер. лампа.

•	Если есть ошибка НЧ (перегрев НЧ или выход из строя антенны НЧ), система будет вести себя так же, как если бы брелок не был найден.

Низкое напряжение батареи брелка Обнаружение

Для обнаружения состояния низкого заряда батареи брелока, определенного измерения напряжения батареи и стратегия обнаружения низкого напряжения реализована в брелке. Измерение напряжение батареи будет сделано, если нажата кнопка брелока или если команда измерения LF получен.

Описание обучения

В этой главе описана процедура обучения для SMK и FOB.

Для обучения СМК и ФОБ необходимо иметь подключение к диагностический инструмент.

РЕЖИМ ОБУЧЕНИЯ

В любом режиме процесс обучения управляется SMK.

Перед запуском службы обучения сигнал Fob-In должен быть активен, а транспортное средство секретный код (называемый ПИН-кодом) должен быть известен.

РЕЖИМ ОБУЧЕНИЯ

Этот режим используется дилерами для замены СМК и/или комплекта ключей, или зарегистрировать дополнительные ключи для существующей системы. Это означает, что система уже был изучен с определенным PIN-кодом. ПИН-код фиксируется на весь срок службы автомобиля, поэтому в этом режиме необходимо использовать тот же PIN-код. В противном случае обучение потерпит неудачу

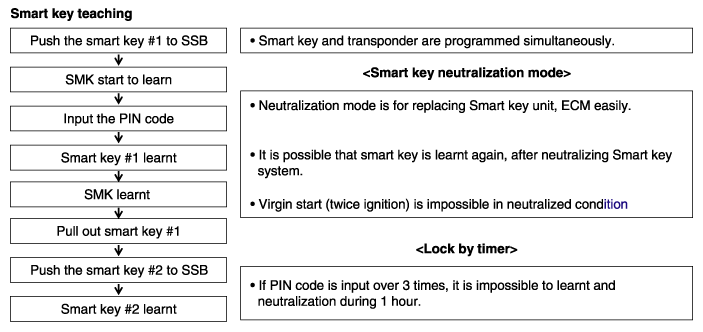

РЕЖИМ ОБУЧЕНИЯ Процедура Описание (шаг за шагом)

Цель : Ключевая процедура обучения на станции технического обслуживания

Начальное состояние :

–	Замена SMK: SMK не изучен, а SMART FOB уже изучен с тем же пин-кодом

–	Обучение дополнительным или новым ключам: SMK уже изучены с тем же PIN-кодом код

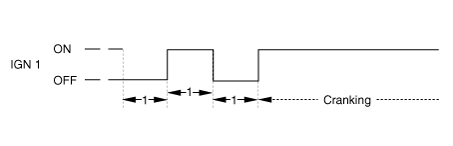

Запуск после замены (Девственный старт)

Запуск возможен в следующем порядке после замены нового блока смарт-ключа, ФОБ ключ.

•	Это для запуска в девственном состоянии

•	Все соответствующие детали в исходном состоянии (интеллектуальный ключ, ECM)

•	Нажмите педаль тормоза в диапазоне P или N

•	Нажмите кнопку запуска один раз девственным смарт-ключом.
