Фары

Описание и работа

Описание

ДВУХФУНКЦИОНАЛЬНЫЙ

1. 1
   Определение

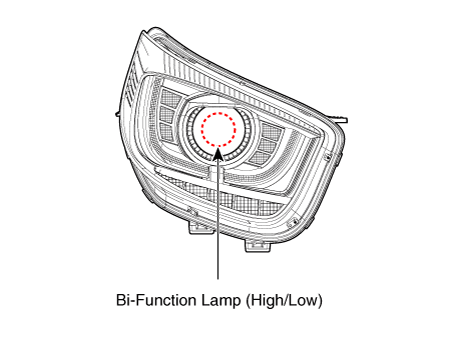

   • Налобный фонарь со встроенными функциями дальнего и ближнего света
   • Свет управляется вращением экрана, вставленного в объектив. (Применяется соленоид.)





2. 2
   Структура и механизм

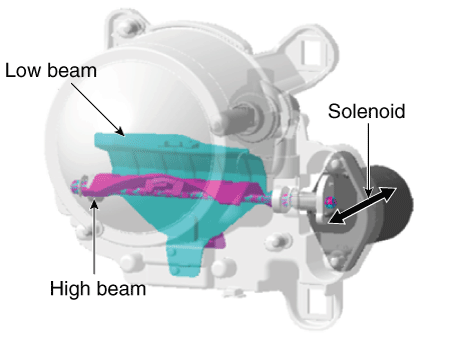

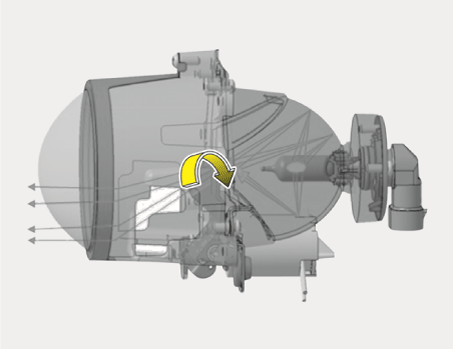

   • При работе ближним светом : Фонарь освещает ограниченную область ближнего света, блокируя свет остановленным экраном.



   • При работе дальним светом : Свет не блокируется открытым щитком, и свет освещает область дальнего света.



Процедуры ремонта

Инструкции по наведению фары

[Механическое прицеливание]

фары должны быть направлены с помощью надлежащего оборудования для регулировки луча, и в соответствии с инструкциями производителя оборудования. Альтернативно, поверните регулировочную шестерню, чтобы отрегулировать направление фары. Если установка луча оборудования нет, выполните следующие действия:

1. 1
   Накачайте шины до указанного давления и снимите с автомобиля все грузы, кроме водителя, запасного колеса и инструментов.
2. 2
   Автомобиль должен стоять на ровном полу.
3. 3

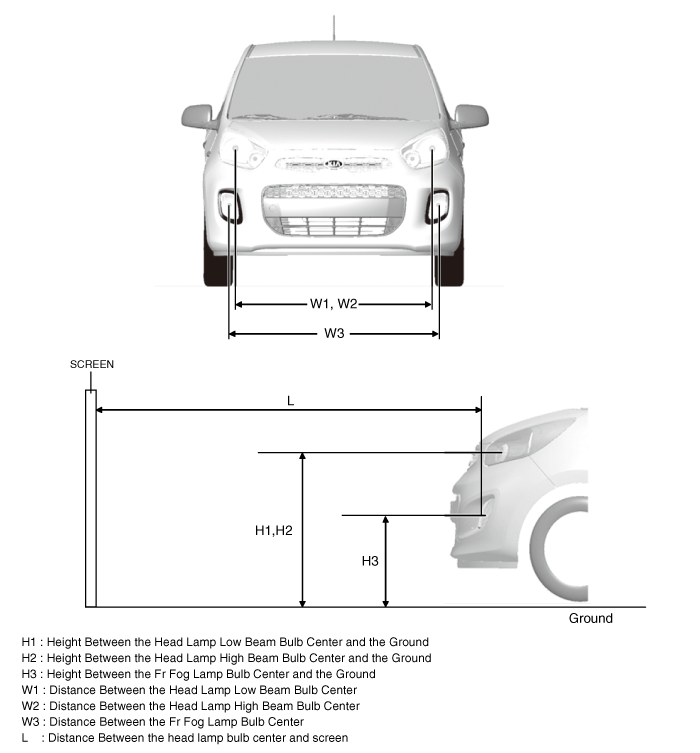

   Рисовать вертикальные линии (проходящие через соответствующие центры фар) и горизонтальная линия (проходящая через центр фар) на экране.
4. 4

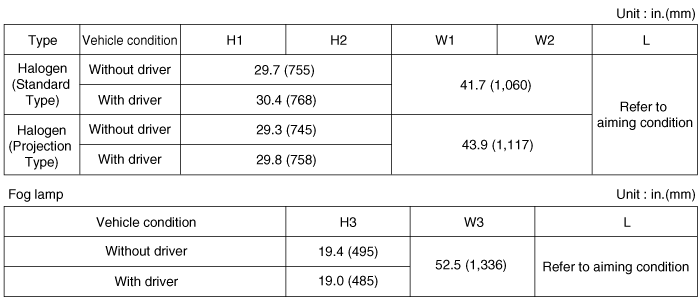

   С фары и аккумулятор в нормальном состоянии, направьте фары так, чтобы самая яркая часть приходится на горизонтальные и вертикальные линии. А: вертикальный Б : Горизонтальный (1) Налобный фонарь (не тип HLLD)



   (2) Фара (типа HLLD)









5. 5
   Фара (ближний свет)

   • Включите ближний свет без водителя.

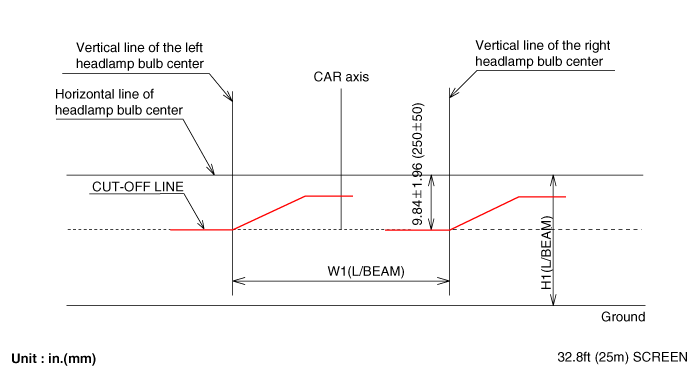

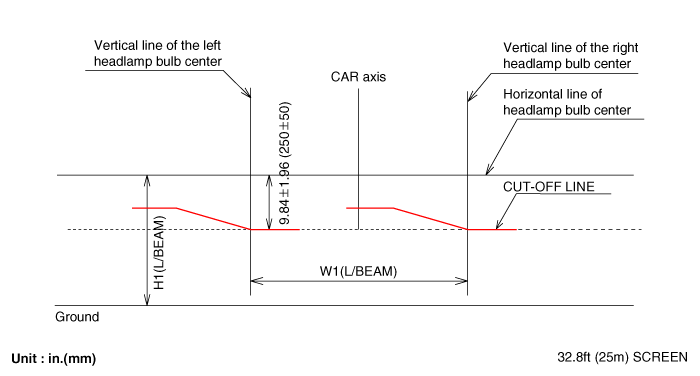

   • Линия светотеневой границы должна проецироваться на линию светотеневой границы, показанную на рисунке.
   • Если установлено устройство корректора фар, установите переключатель корректора фар в положение 0.

   [левый руль]



   [Правый руль]



6. 6

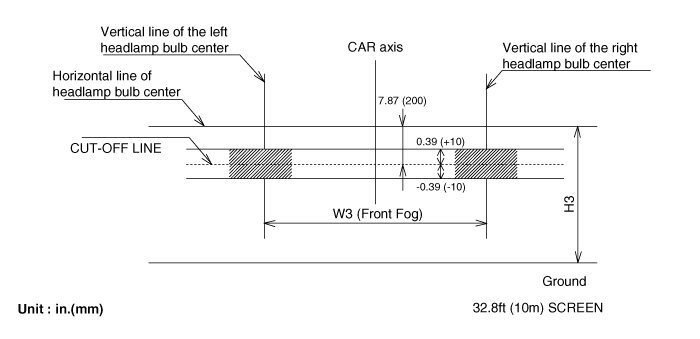

   Включите передний противотуманный фонарь без присутствия водителя. Светотеневая граница должна проецироваться в допустимом диапазоне (заштрихованная область).

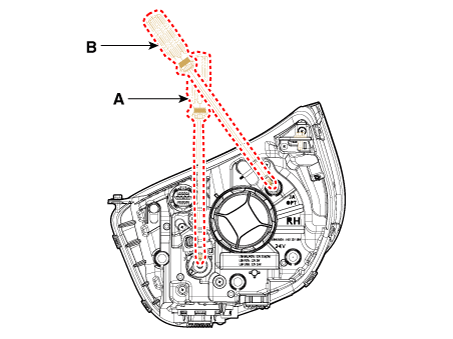

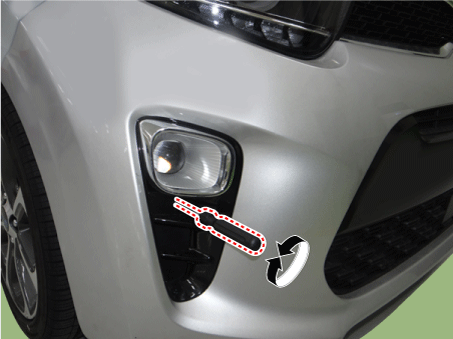

Направление передних противотуманных фар Передние противотуманные фары следует направлять так же, как и фары. При нормальном состоянии передних противотуманных фар и аккумулятора направьте передние противотуманные фары, поворачивая регулировочный винт (А) отверткой. Точка прицеливания фар и противотуманных фар Запотевание фар Проверьте приведенную ниже процедуру, когда фара запотела.

Удаление

Налобный фонарь

1. 1
   Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2. 2
   Снимите передний бампер в сборе. (См. Кузов — «Передний бампер в сборе»)
3. 3

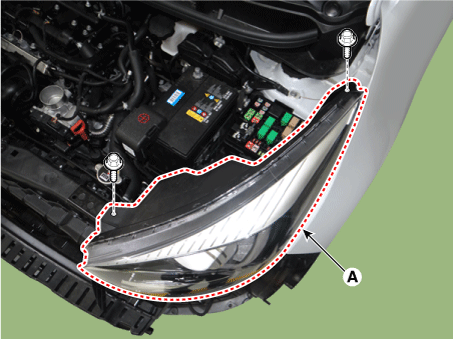

   Снимите фару (А) после ослабления болтов.





4. 4

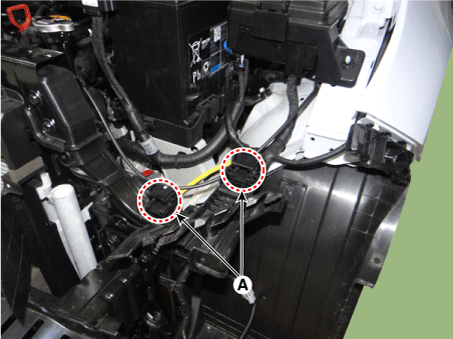

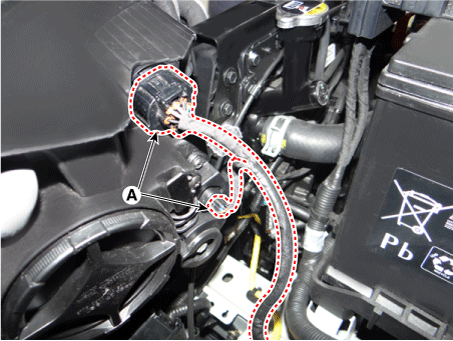

   Отсоедините разъемы фары (А).



Монтаж

1. 1
   Установите фару в сборе.
2. 2
   Установите передний бампер в сборе.
3. 3
   Подсоедините отрицательную (-) клемму аккумуляторной батареи.

Замена

Лампа (высокая/низкая)

[левый]

1. 1
   Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2. 2
   Снимите фару в сборе.
3. 3

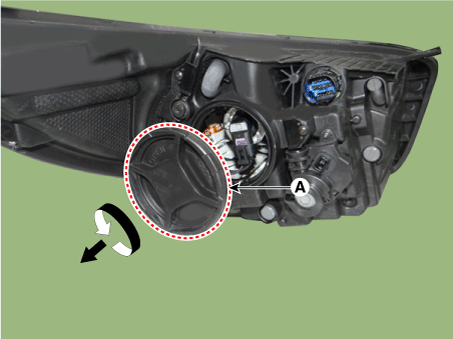

   Снимите пылезащитные колпачки (А) с фары в сборе, повернув их против часовой стрелки.



4. 4

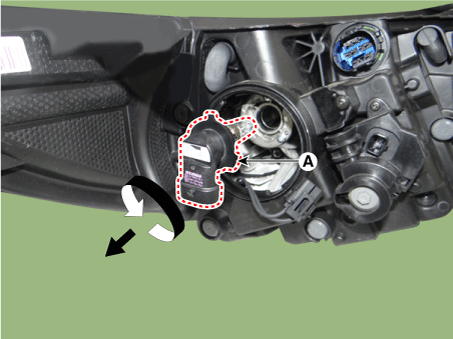

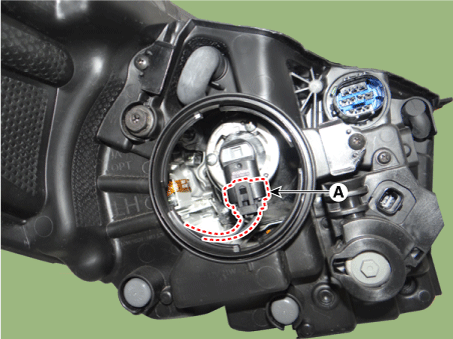

   Отсоедините разъем лампы дальнего/ближнего света фары (А).



5. 5
   Снимите лампу фары дальнего/ближнего света (А) с фары в сборе, повернув ее против часовой стрелки.



6. 6
   Установите в порядке, обратном снятию.

[Правый]

1. 1
   Выключите выключатель фар.
2. 2

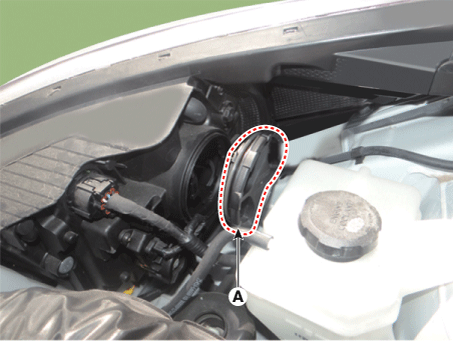

   Снимите пылезащитные колпачки (А) с фары в сборе, повернув их против часовой стрелки.



3. 3
   Отсоедините разъем лампы дальнего/ближнего света фары (А).



4. 4
   Снимите лампу фары дальнего/ближнего света (А) с фары в сборе, повернув ее против часовой стрелки.



5. 5
   Установите в порядке, обратном снятию.
6. 6
   Выключите выключатель фар.
7. 7

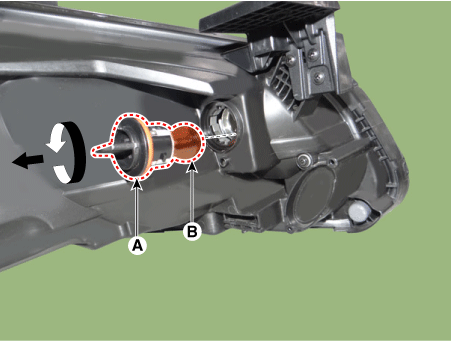

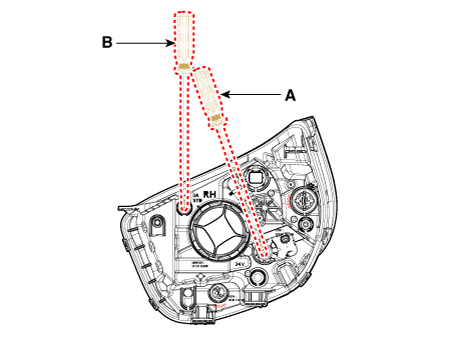

   Снимите патрон лампы (А) и лампу (В) с фары в сборе.



8. 8
   Установите в порядке, обратном снятию.

Лампа указателя поворота Поглотитель влаги

[левый]

1. 1
   Выключите выключатель фар.
2. 2

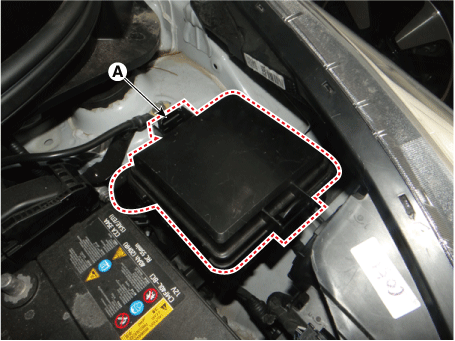

   Снимите крышку блока предохранителей и реле моторного отсека (А).



3. 3

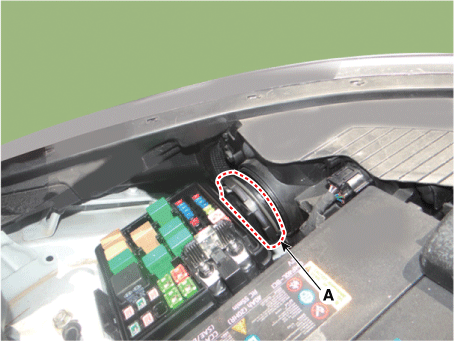

   Снимите пылезащитные колпачки (А) с фары в сборе, повернув их против часовой стрелки.



4. 4

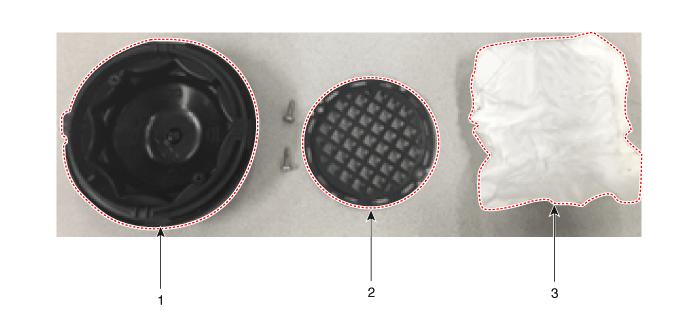

   Снимите влагопоглощающую скобу (A) с пылезащитной крышки после ослабления крепежных винтов. Затем замените влагопоглотитель.



5. 5
   Установите в порядке, обратном снятию.

[Правый]

1. 1
   Выключите выключатель фар.
2. 2
   Снимите пылезащитные колпачки (А) с фары в сборе, повернув их против часовой стрелки.



3. 3
   Снимите влагопоглощающую скобу (A) с пылезащитной крышки после ослабления крепежных винтов. Затем замените влагопоглотитель.



4. 4
   Установите в порядке, обратном снятию.
