Компоненты и расположение компонентов
Расположение компонента

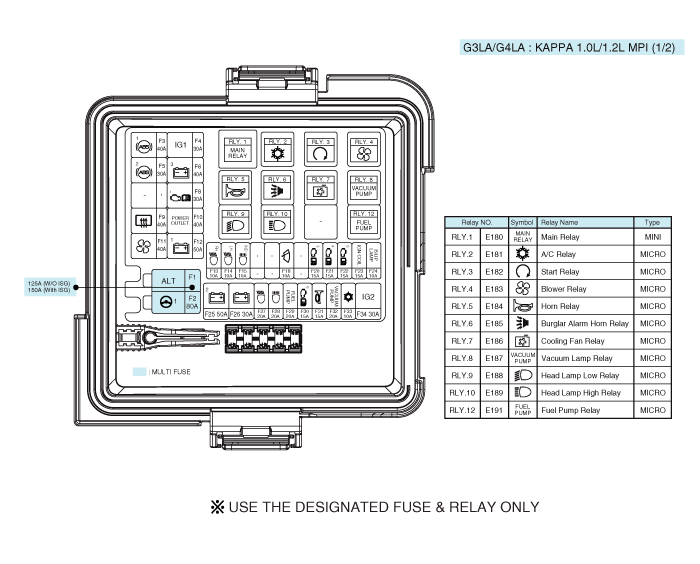

Распределительная коробка Э/Р

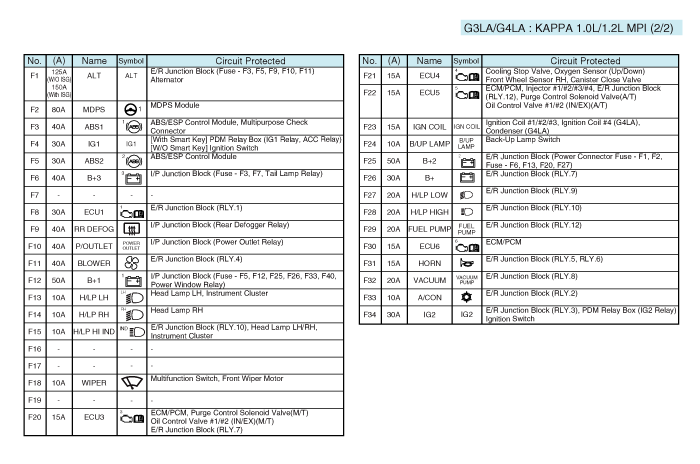

Цепь (соединительный блок E/R)

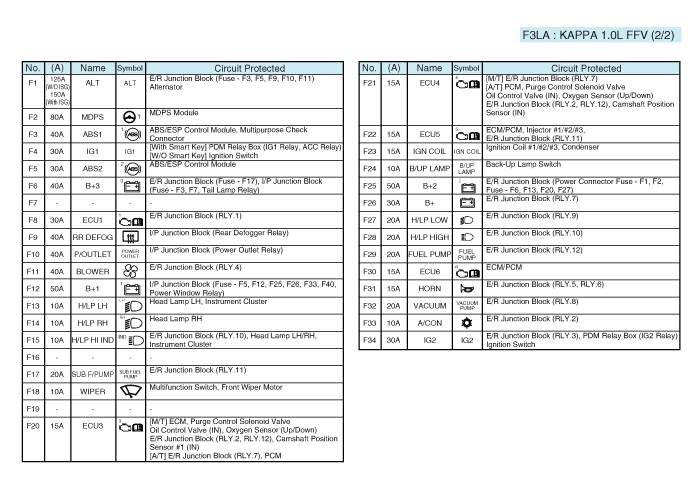

Распределительная коробка Э/Р

Цепь (соединительный блок E/R)

Процедуры ремонта
осмотр
1.
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2.

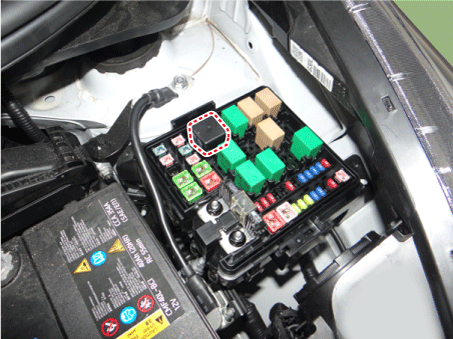

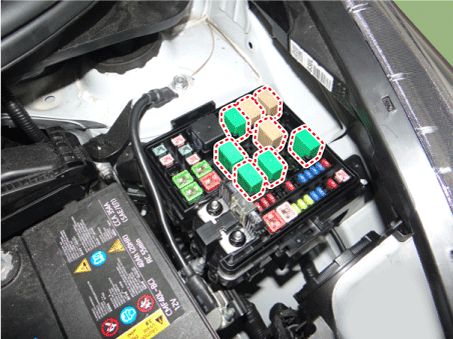

Вытащите реле из блока реле моторного отсека.

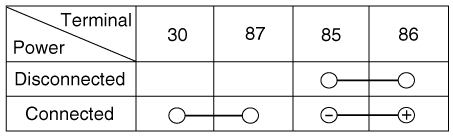

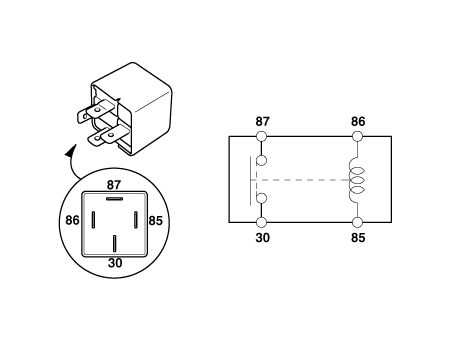

Силовое реле (тип А)
Проверьте целостность цепи между клеммами.
1.
После подачи питания на клеммы силового реле № 85 и № 86, проверьте что существует непрерывность между клеммами № 30 и 87.
2.
После отключив питание между клеммами силового реле № 85 и 86, проверьте что нет непрерывности между клеммами № 30 и 87.
Релейный блок машинного отделения

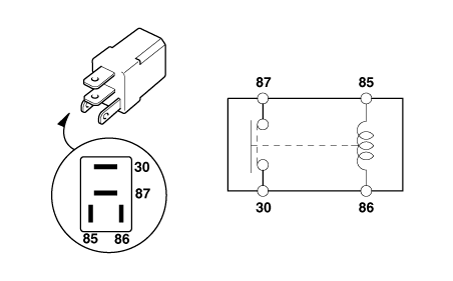

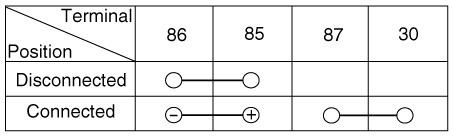

Силовое реле (тип B)
Проверьте целостность цепи между клеммами.
1.
После подачи питания на клеммы силового реле № 85 и № 86, проверьте что существует непрерывность между клеммами № 30 и 87.
2.
После отключив питание между клеммами силового реле № 85 и 86, проверьте что нет непрерывности между клеммами № 30 и 87.

Предохранитель
1.
Убедитесь, что держатели предохранителей закреплены свободно и что предохранители надежно зафиксированы держателями.
2.
Убедитесь, что каждая цепь предохранителей имеет точную мощность предохранителя.
3.
Проверьте предохранители на наличие повреждений.
•
Если предохранитель должен быть заменен, обязательно используйте новый предохранитель того же емкость. Всегда определяйте причину перегоревшего предохранителя и полностью устранить проблему перед установкой нового предохранителя.
Мульти предохранитель
1.
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2.

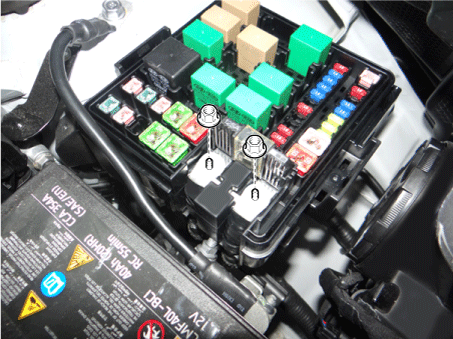

Снимите клеммы силового кабеля (A) после ослабления гаек на блоке предохранителей и реле моторного отсека.

3.

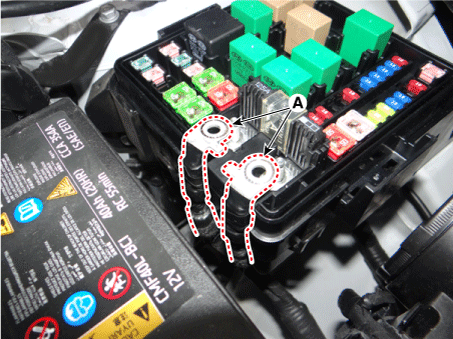

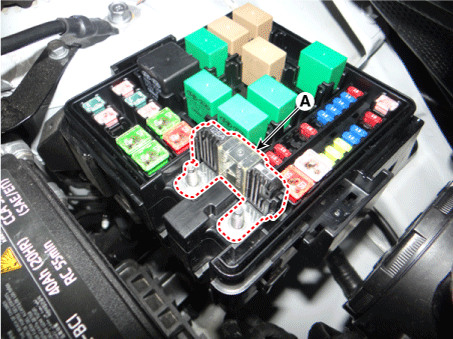

Снимите многофункциональный предохранитель (A), нажав на крючок.

•
Весь мультипредохранитель (А) должен быть заменен, даже если поврежден только один предохранитель.
•
Когда заменив его, обратитесь к разделу «Моторный отсек — расположение компонентов». схема для проверки емкости предохранителей и расположения цепей.
•
Используйте мультипредохранитель точного номинала предохранителя для каждой цепи.
Предохранители и реле
