Переключатель зеркала двери с электроприводом

Компоненты и расположение компонентов

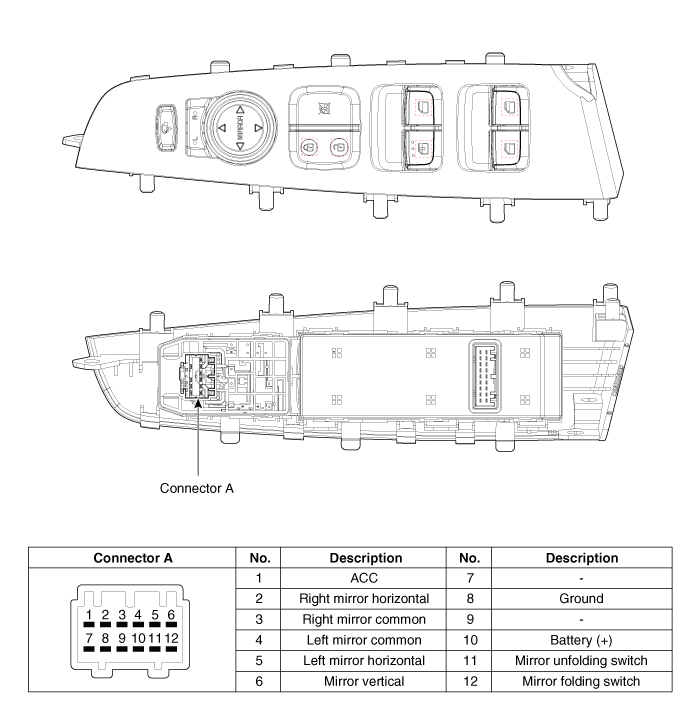

Компонент

Принципиальные диаграммы

Принципиальная электрическая схема

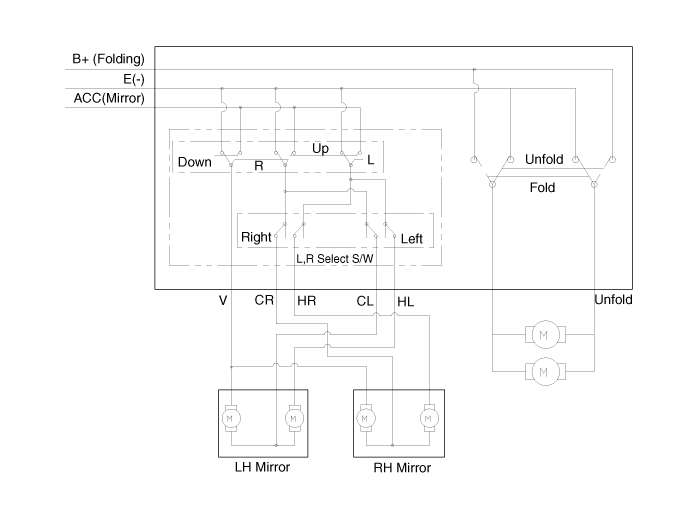

[Тип складного зеркала]

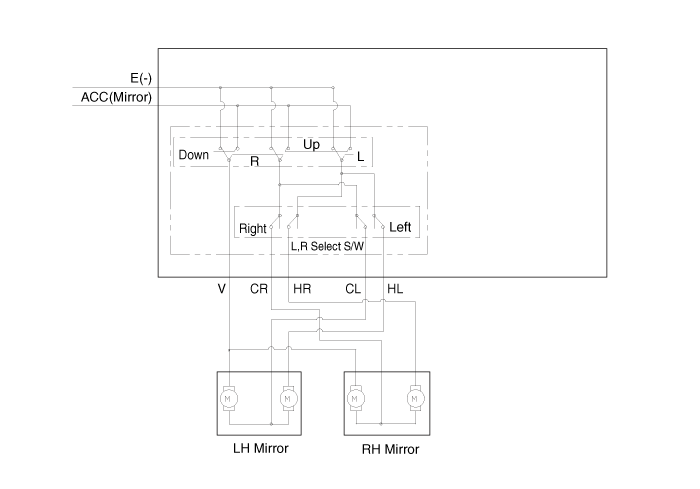

[Тип не складывающегося зеркала]

Процедуры ремонта

осмотр

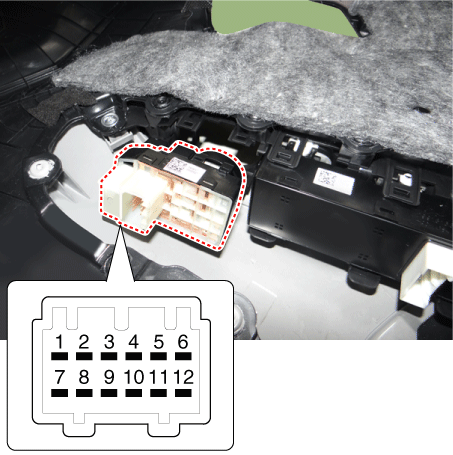

1. Проверьте целостность цепи между клеммами в каждом положении переключателя в соответствии с таблицей.

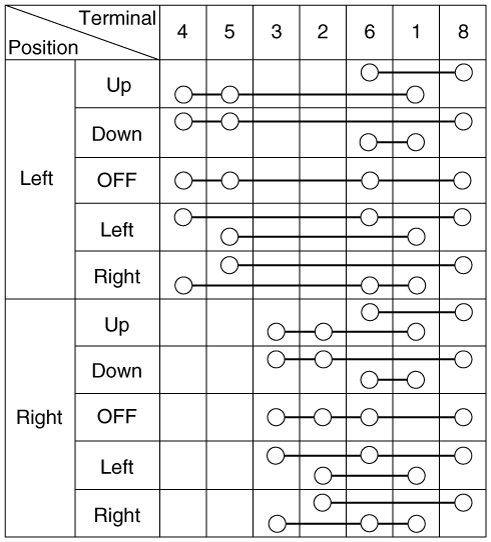

   [Переключатель зеркала с электроприводом]

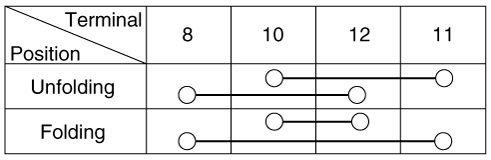

   [Переключатель зеркала с электроприводом]



Удаление

1. 1
   Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2. 2
   Снимите обшивку передней левой двери. (См. Кузов — «Облицовка передней двери»)
3. 3

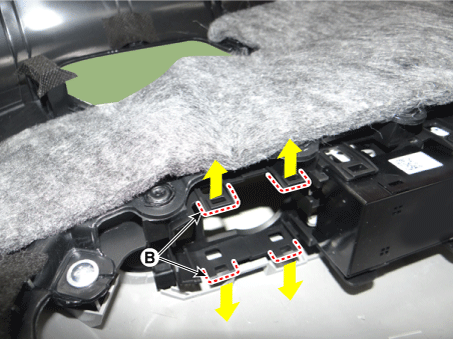

   Снимите узел переключателя зеркал с электроприводом (A), потянув за оба конца держателей переключателя (B).





Монтаж

1. 1
   Установите переключатель зеркал с электроприводом.
2. 2

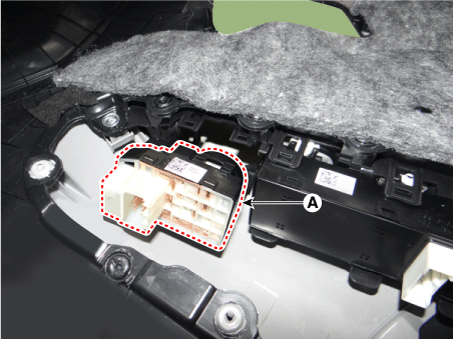

   Установите обивку передней двери после подсоединения разъема.
3. 3
   Подсоедините отрицательную (-) клемму аккумуляторной батареи.
