Тормозная система

Педаль тормоза

Место в руководстве: Тормозная система
Общая информация — 8Обслуживание — 32Механическая система двигателя — 47Электрическая система двигателя — 17Система контроля выбросов — 10Управление двигателем/топливная система — 32Система сцепления — 11Механическая коробка передач — 11Система DCT (трансмиссия с двойным сцеплением) — 16Карданный вал и ось — 8Подвесная система — 26Рулевая система — 9Сдержанность — 11Тормозная система — 27Кузов (внутри и снаружи) — 119Электрическая система кузова — 98Отопление, вентиляция, кондиционирование — 27
9шагов
~54мин
2/5сложность
0102030405025.519Н·мlb·ft
Момент затяжки, найден в тексте страницы
Выполнено 0 из 9

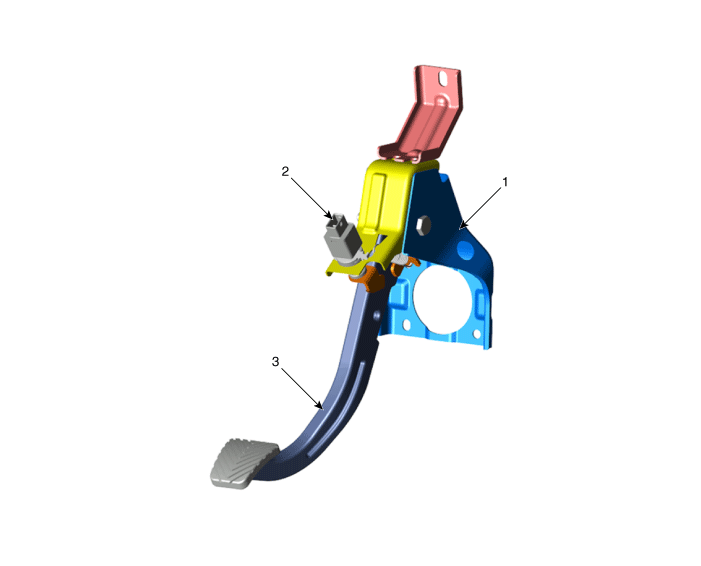

Компоненты и расположение компонентов

Компоненты

1. Тормозной элемент в сборе
2. Выключатель стоп-сигнала		 3. Педаль в сборе

Процедуры ремонта

Удаление

  1. Отсоедините отрицательную клемму аккумулятора.

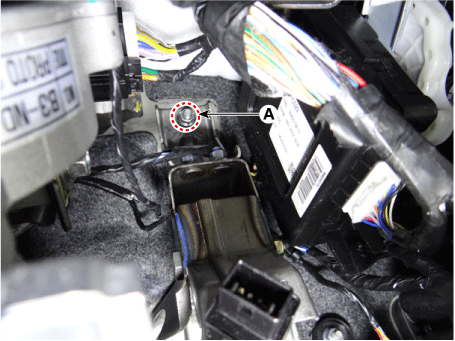

  2. Снимите нижнюю панель аварийной подушки.

    (См. Кузов (внутри и снаружи) — «Нижняя панель подушки безопасности»)

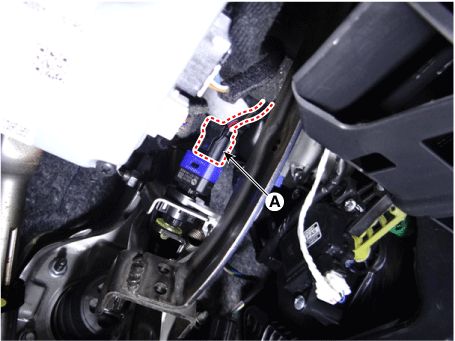

  3. Отсоедините разъем выключателя тормоза (А).

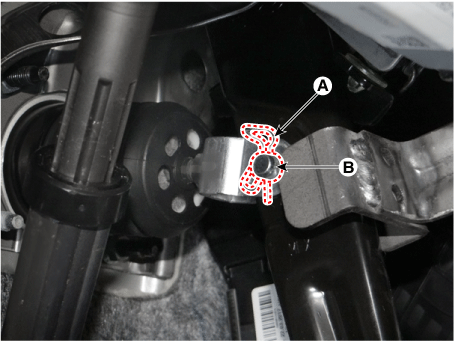

  4. Отсоедините стопорный штифт (А) и штифт с плоской головкой (В).

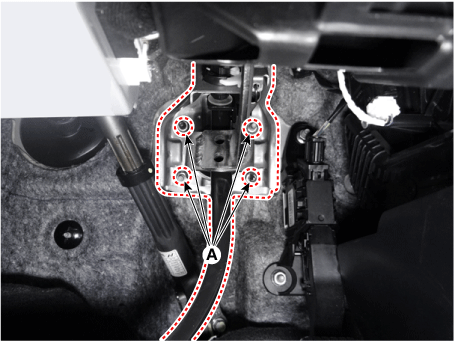

  5. Снимите гайки крепления педали тормоза (А).

    Момент затяжки : 16,7–26 Н·м

  6. Устанавливайте в порядке, обратном снятию

осмотр

  1. Проверьте втулку на износ.

  2. Проверьте педаль тормоза на изгиб или скручивание.

  3. Проверьте возвратную пружину педали тормоза на наличие повреждений.
