Kia Forte: Тормозная система/вакуумный насос
Компоненты и расположение компонентов

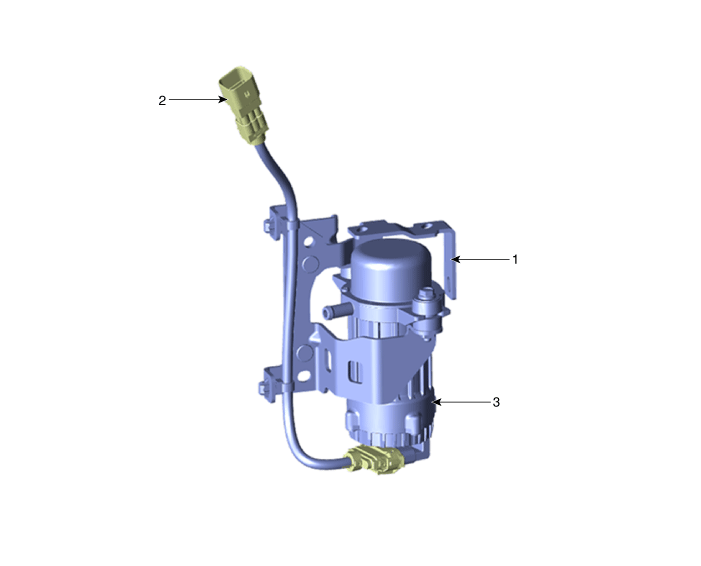

| Компоненты |
|
1. Кронштейн вакуумного насоса
2. Вакуумный соединитель |
3. Вакуумный насос
|
Принципиальные диаграммы

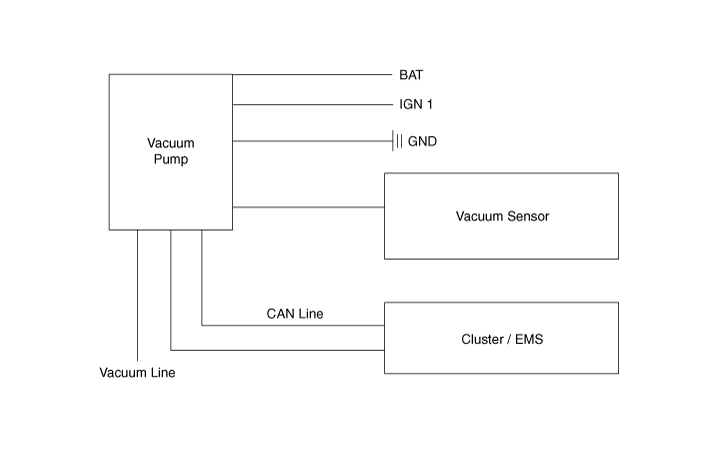

| Принципиальная электрическая схема |

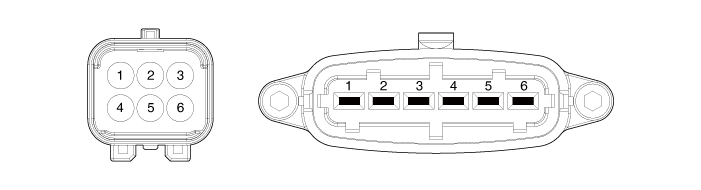

| Терминал Функция |
|
PIN-код №
|
Функция
|
Цвет провода
|
|
1
|
Земля
|
ЧЕРНЫЙ
|
|
2
|
CAN Высокий
|
БЕЛЫЙ
|
|
3
|
CAN Низкий
|
ЖЕЛТЫЙ
|
|
4
|
Датчик вакуума
|
РОЗОВЫЙ
|
|
5
|
IGN 1
|
СИНИЙ
|
|
6
|
Батарея (+)
|
СИНИЙ
|
Процедуры ремонта
| Снятие и установка |
| 1. |
Отсоедините отрицательную клемму аккумуляторной батареи. |
| 2. |

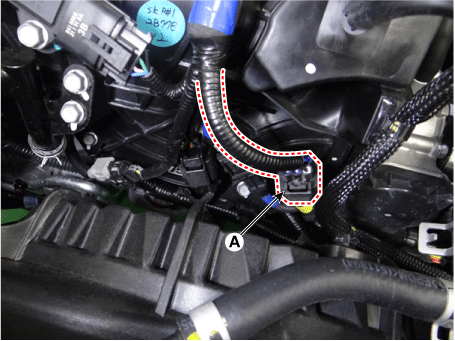

Отсоедините разъем вакуумного насоса (А).
|
| 3. |
Снимите воздуховод и воздушный фильтр в сборе. G 1.6 T-GDI GAMMA (см. Механическая система двигателя — «Воздушный фильтр») |
| 4. |

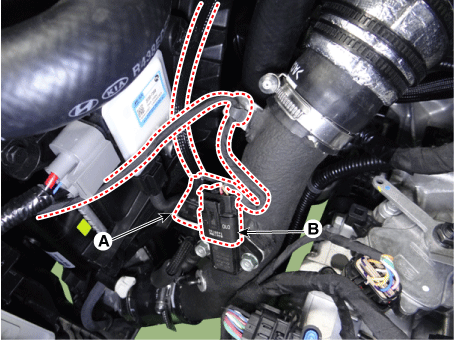

Отсоедините разъем электромагнитного клапана RCV (A) и давление наддува. разъем датчика (BPS) (B).
|
| 5. |

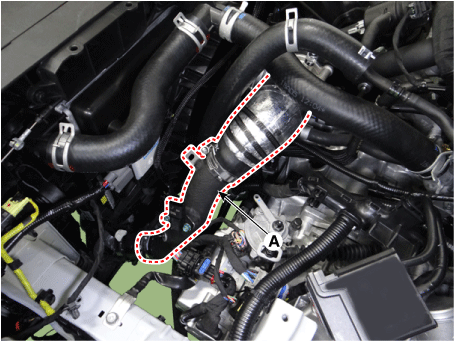

Отсоедините выпускной шланг промежуточного охладителя (А).
|
| 6. |

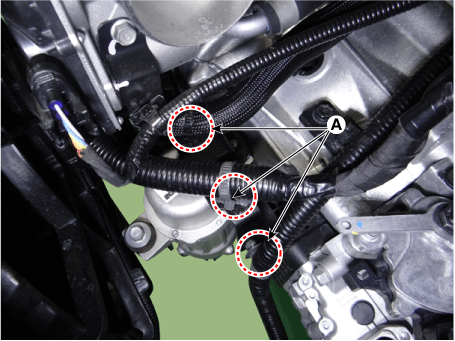

Отсоедините зажим (А) от кронштейна вакуумного насоса.
|
| 7. |
Снимите крышку машинного отделения. G 1.6 T-GDI GAMMA (см. Механическая система двигателя — «Моторное отделение под Крышка") |
| 8. |

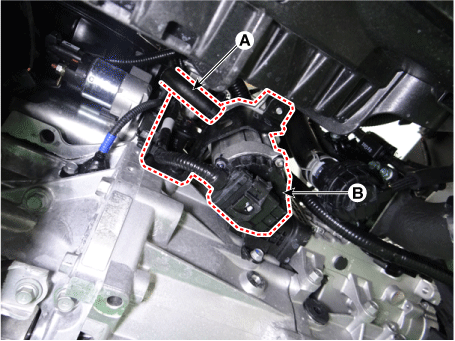

Отсоедините вакуумный шланг (А) и снимите вакуумный насос (В).
|
| 9. |
Установите в порядке, обратном снятию. |
Главный цилиндр
Компоненты и расположение компонентов
Компоненты
1. Крышка резервуара
2. Резервуар
3. Резервуар
4. Люверс
5. Главный цилиндр
Процедуры ремонта
...
Тормозная магистраль
Компоненты и расположение компонентов
Компоненты
Процедуры ремонта
Снятие и установка
Передний
1.
Отсоедините отрицательную клемму аккумуляторной батареи.
...
