Передний дисковый тормоз

Компоненты и расположение компонентов

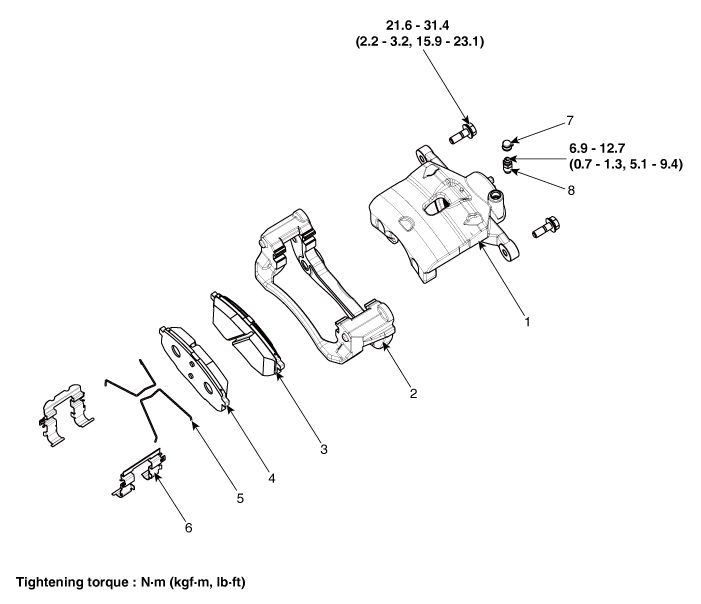

Компоненты

Процедуры ремонта

Удаление

1. 1

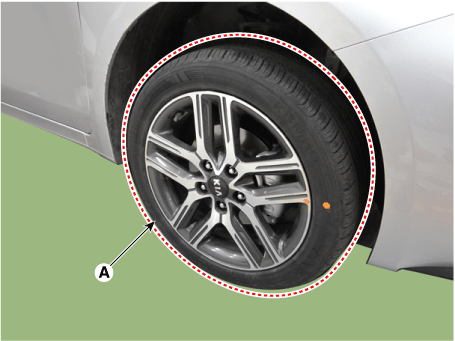

   Снимите переднее колесо и шину (А).

   Момент затяжки: 107,9–128 Н·м



2. 2

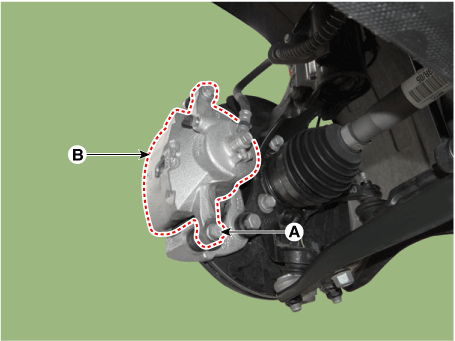

   Ослабьте болт направляющего стержня (А) и поверните корпус суппорта (В) вверх. не в пути.

   Момент затяжки: 21,6–31 Н·м



3. 3

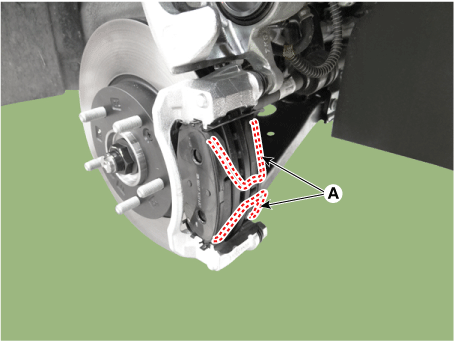

   Снимите возвратные пружины колодок (А).



4. 4

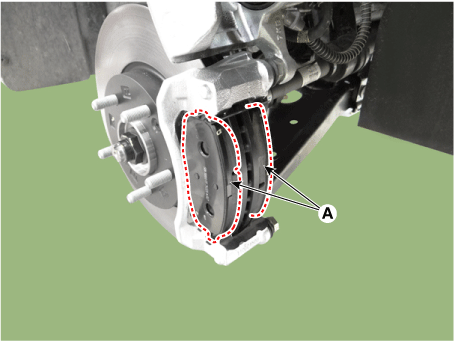

   Снимите тормозные колодки (А).



5. 5

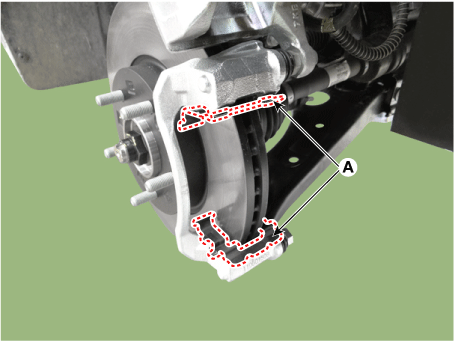

   Снимите подкладку колодки (А).



6. 6

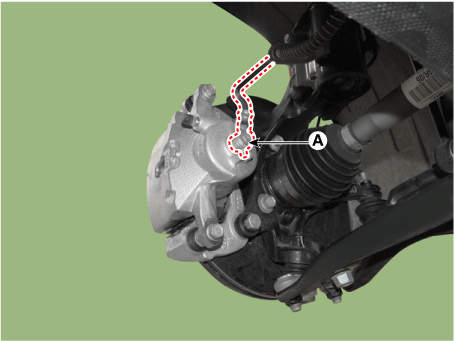

   Отсоедините тормозной шланг (А) от тормозного суппорта, ослабив болт.

   Момент затяжки : 24,5–29 Н·м



7. 7

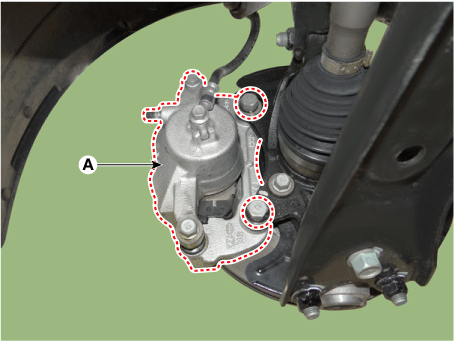

   Снимите тормозной суппорт (А), ослабив болты.

   Момент затяжки: 78,4–98 Н·м



8. 8

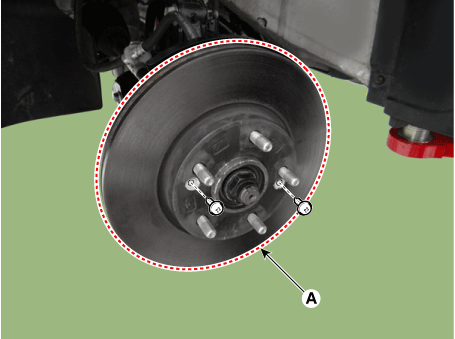

   Снимите передний тормозной диск (А), ослабив винты.

   Момент затяжки:

   4,9–5,9 Н·м (0,5–0,6 кгс·м, 3,6–4,3 фунт-фут, 43,4–52,1 фунт · дюйм)



Замена

Тормозная колодка

1. 1

   Снимите переднее колесо и шину (А).

   Момент затяжки: 107,9–128 Н·м



2. 2

   Ослабьте болт направляющего стержня (А) и поверните корпус суппорта (В) вверх. не в пути.

   Момент затяжки: 21,6–31 Н·м



3. 3

   Снимите возвратные пружины колодок (А).



4. 4

   Снимите тормозные колодки (А).



5. 5

   Снимите подкладку колодки (А).



осмотр

Проверка толщины переднего тормозного диска

1. 1

   Проверьте тормозные колодки на предмет износа и выцветания.

2. 2

   Проверьте тормозной диск на наличие повреждений и трещин.

3. 3

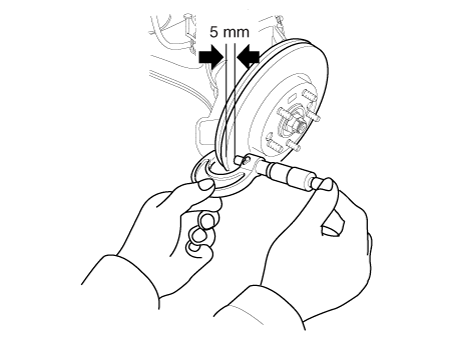

   Удалите всю ржавчину и загрязнения с поверхности и измерьте диск. толщиной не менее чем в 8 точках на одинаковом расстоянии (5 мм) от внешний круг тормозного диска.

   Толщина переднего тормозного диска

   Стандарт

   - 15 дюймов: 23,0 мм (0,9055 дюйма)

   - 16 дюймов: 25,0 мм (0,9843 дюйма)

   Лимит обслуживания

   - 15 дюймов: 21,0 мм (0,8268 дюйма)

   - 16 дюймов: 23,4 мм (0,9213 дюйма)

   Отклонение: Менее 0,005 мм (0,0002 дюйма)



4. 4

   Если износ превышает допустимый, замените диски и колодки в сборе слева и справа. справа от транспортного средства.

Проверка передних тормозных колодок

1. 1

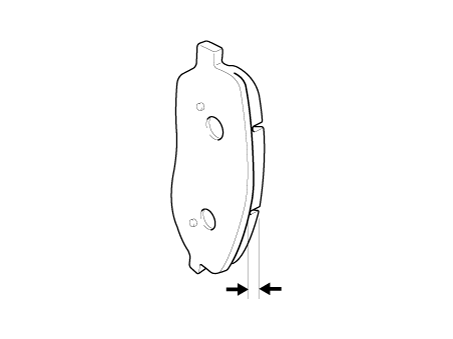

   Проверьте износ колодок. Измерьте толщину колодки и замените ее, если она меньше указанного значения.

   Толщина колодки

   Стандартное значение:

   - 15 дюймов: 11,0 мм (0,4331 дюйма)

   - 16 дюймов: 11,5 мм (0,4528 дюйма)

   Лимит обслуживания

   - 15 дюймов: 2,0 мм (0,0787 дюйма)

   - 16 дюймов: 2,0 мм (0,0787 дюйма)

2. 2

   Убедитесь, что смазка нанесена на скользящие контактные точки, и проверьте накладка и подложка на предмет повреждений.



Проверка биения переднего тормозного диска

1. 1

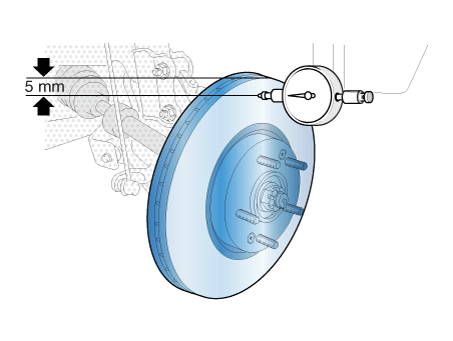

   Поместите циферблатный индикатор примерно в 5 мм (0,2 дюйма) от внешней окружности тормозной диск и измерьте биение диска.

   Биение тормозного диска Ограничение: 0,04 мм (0,00157 дюйма) или менее (новый)



2. 2

   Если биение тормозного диска превышает допустимое значение, замените диск, а затем снова измерьте биение.

3. 3

   Если биение не превышает предельного значения, установите тормозной диск, повернув его на 180°, а затем снова проверьте тормозной диск на биение.

4. 4

   Если биение невозможно исправить изменением положения тормоза диск, замените тормозной диск.

Монтаж

1. 1

   Установите в порядке, обратном снятию.

2. 2

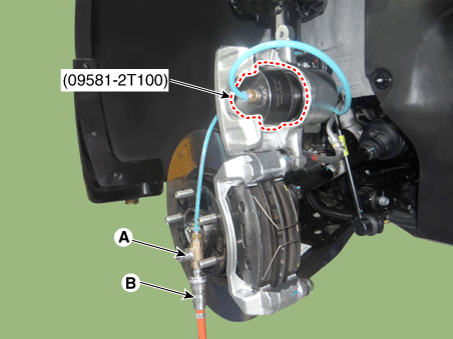

   Используйте SST (09581-2T100) при установке узла тормозного суппорта.



3. 3

   После установки прокачайте тормозную систему.

   (См. Тормозная система — «Процедуры прокачки тормозов»)
