Главный цилиндр

Компоненты и расположение компонентов

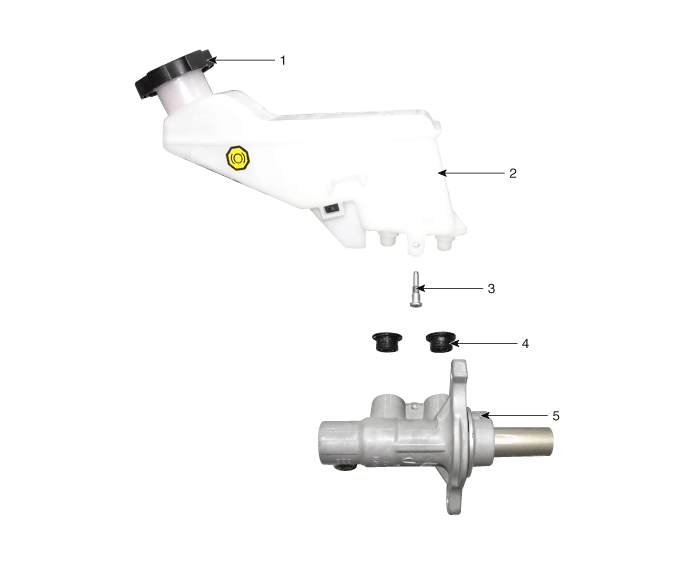

Компоненты

Процедуры ремонта

Снятие и установка

1. 1

   Извлеките аккумулятор.

   G 1,6 MPI (см. Электрическая система двигателя — «Аккумуляторная батарея»)

   G 2.0 MPI (см. Электрическая система двигателя — «Аккумуляторная батарея»)

2. 2

   Снимите модуль управления двигателем (ECM).

   G 1,6 MPI (см. Блок управления двигателем/топливная система — «Модуль управления двигателем»). (ЕСМ)")

   G 2.0 MPI (см. Блок управления двигателем/топливная система — «Модуль управления двигателем»). (ЕСМ)")

3. 3

   Удалите тормозную жидкость из бачка главного цилиндра с помощью шприца.

4. 4

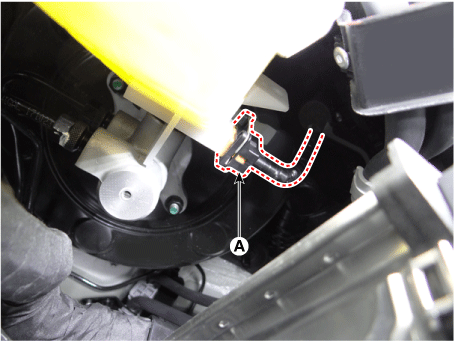

   Отсоедините разъем датчика уровня тормозной жидкости (А).



5. 5

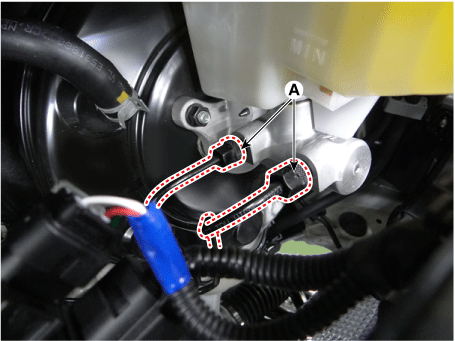

   Отсоедините тормозную трубку (А) от главного цилиндра, ослабив трубная накидная гайка.

   Момент затяжки:

   ABS: 12,7–16,7 Н·м

   ESC: 18,6–23 Н·м



6. 6

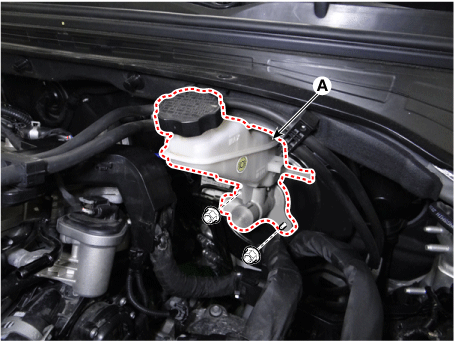

   Снимите главный цилиндр (А) с усилителя тормозов после ослабления монтажные гайки.

   Момент затяжки: 9,8–15,7 Н·м



7. 7

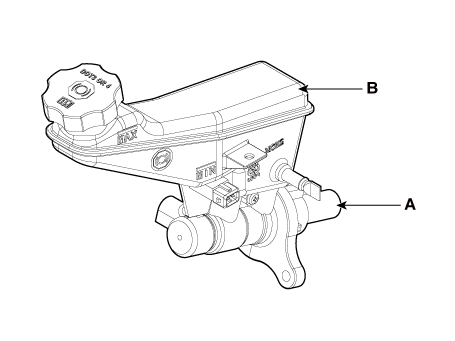

   Снимите бачок (В) с главного цилиндра (А) после ослабления винт.



8. 8

   Установите в порядке, обратном снятию.

9. 9

   После установки прокачайте тормозную систему.

   (См. Тормозная система — «Процедуры прокачки тормозов»)
