Kia Forte: Система сцепления / Педаль сцепления
Компоненты и расположение компонентов
| Компоненты |

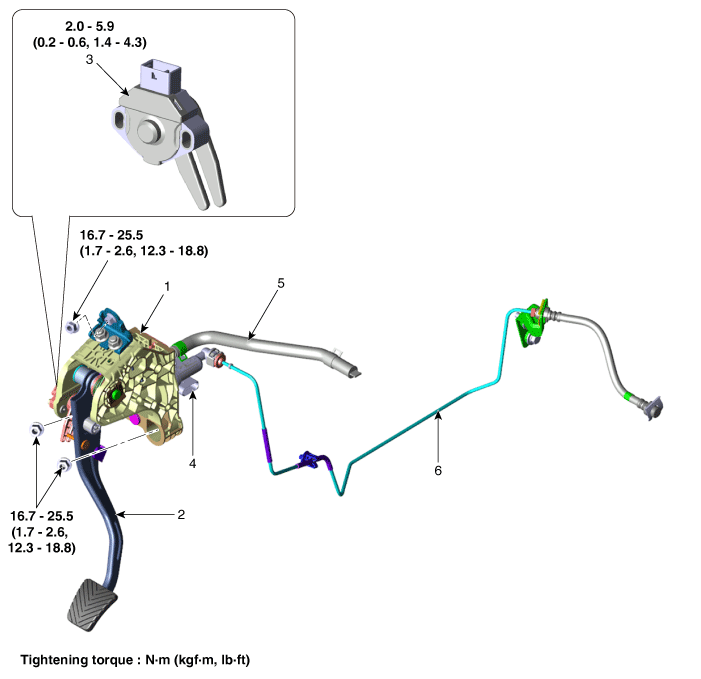

| [Бензин 1.6] |
|
1. Педаль сцепления в сборе
2. Рычаг педали сцепления 3. Замок зажигания и переключатель сцепления |
4. Главный цилиндр сцепления
5. Шланг резервуара 6. Трубка сцепления |

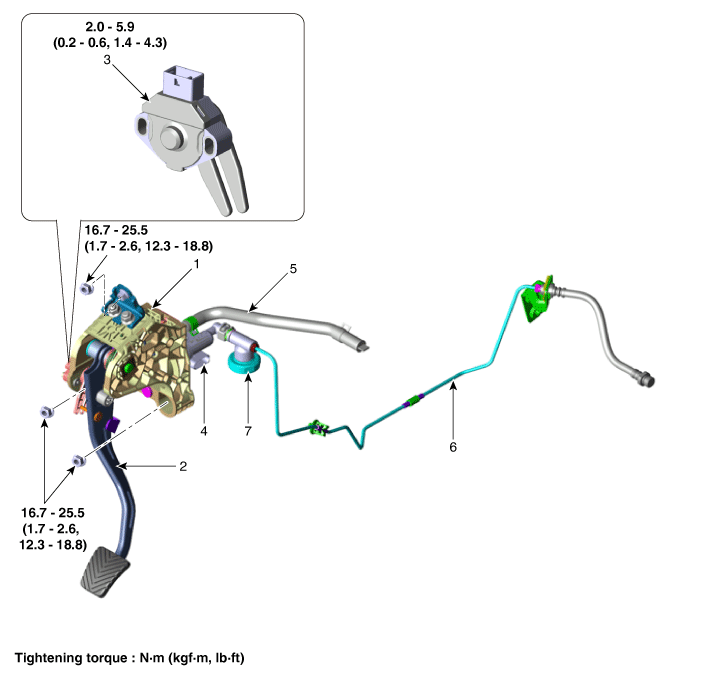

| [Бензин 2.0] |
|
1. Педаль сцепления в сборе
2. Рычаг педали сцепления 3. Замок зажигания и переключатель сцепления 4. Главный цилиндр сцепления |
5. Шланг резервуара
6. Трубка сцепления 7. Регулятор сцепления |

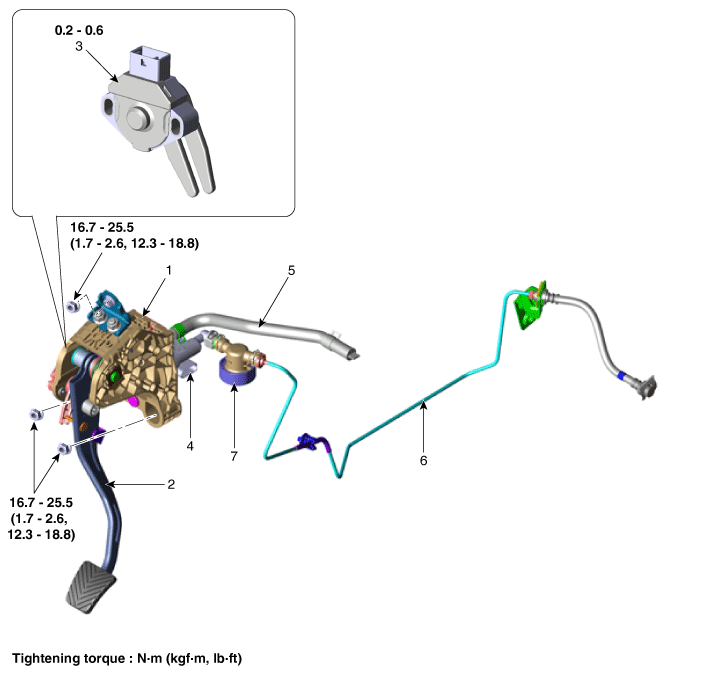

| [Дизель 1,6 / Бензин 1,6 T-GDI] |
|
1. Педаль сцепления в сборе
2. Рычаг педали сцепления 3. Замок зажигания и переключатель сцепления 4. Главный цилиндр сцепления |
5. Шланг резервуара
6. Трубка сцепления 7. Регулятор сцепления |
Процедуры ремонта
| Удаление |
| 1. |
Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи. |
| 2. |
Снимите нижнюю панель аварийной подушки. (См. Кузов — «Нижняя панель аварийной площадки») |
| 3. |
Снимите главный цилиндр сцепления. (См. Система сцепления - "Цилиндр сцепления Matser"). |
| 4. |

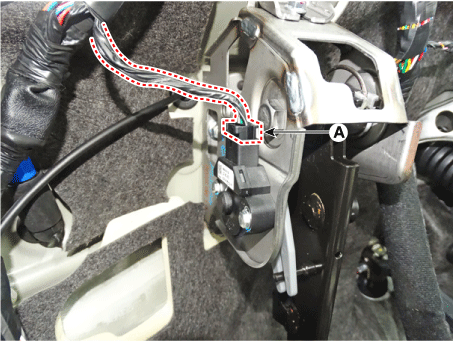

Отсоедините разъем выключателя зажигания и сцепления (А).
|
| 5. |

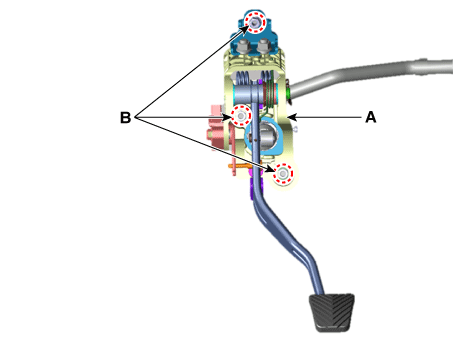

Снимите узел педали сцепления (А) после ослабления гаек крепления. (Б).
|
| Монтаж |
| 1. |
Установите в порядке, обратном снятию. |
| 2. |
После установки заполните бачок тормозной жидкостью и прокачайте воздушная процедура на цилиндре выключения сцепления. (См. Концентрический рабочий цилиндр в сборе — «Регулировка») [Бензиновый 1.6 / Дизель 1.6 / Бензин 1.6 T-GDI] (См. Цилиндр выключения сцепления — «Регулировка») [Бензин 2.0] |
