Киа Kia Forte 2019-2023 (БД) Руководство по ремонту / Система сцепления / Выключатель замка зажигания

Технические характеристики

Элемент	Технические характеристики
Рабочее напряжение	12,5 В постоянного тока ± 0,3 В
Рабочая сила	Исходное положение: 0,25 ± 0,15 Н (0,025 ± 0,015 кг, 0,056 ± 0,034 фунта)
Рабочая сила	Полное положение: 0,8 ± 0,2 Н (0,08 ± 0,02 кгс, 0,579 ± 0,014 фунт-фут)
Рабочая температура	-40°C - 80°C (-40°F - 176°F)

Описание и работа

Описание

–	Выключатель блокировки зажигания установлен на педали сцепления.

–	Выключатель блокировки зажигания срабатывает при нажатии на педаль сцепления.

–	Если педаль сцепления не нажата, двигатель не запускается.

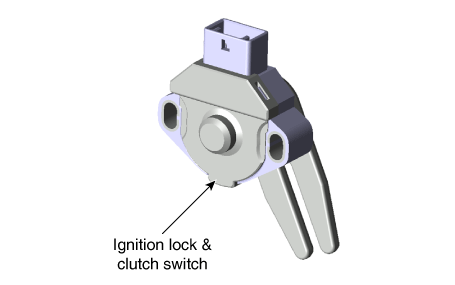

•	Расположение компонента

Процедуры ремонта

осмотр

Проверка компонентов

1.	Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи.

2.	Снимите замок зажигания и выключатель сцепления.

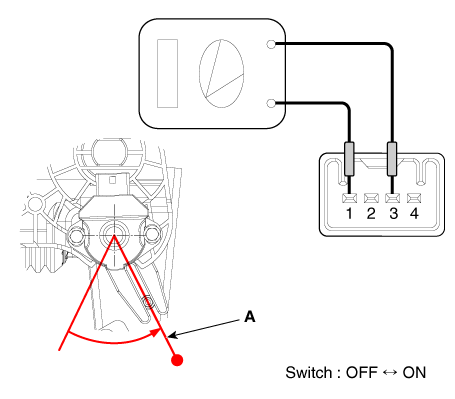

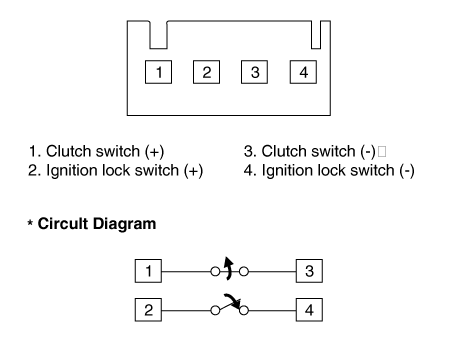

Поверните рычаг переключателя в направлении стрелки, чтобы проверить работу точка (А).

Бензин 1.6 : 52,5° ± 5,5°

Бензин 2.0 / Дизель 1.6 / Бензин 1.6 T-GDI: 55° ± 5,5°

Удаление

1.	Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи.

2.	Снимите нижнюю панель аварийной подушки. (См. Кузов — «Нижняя панель аварийной площадки»)

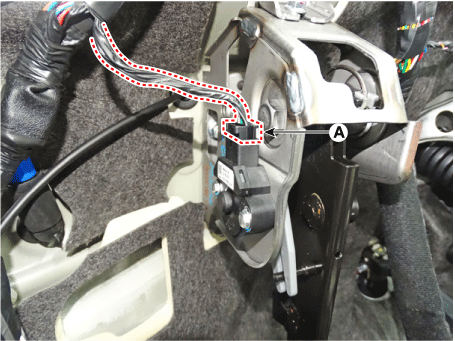

3.	Отсоедините разъем замка зажигания и выключателя сцепления (А).

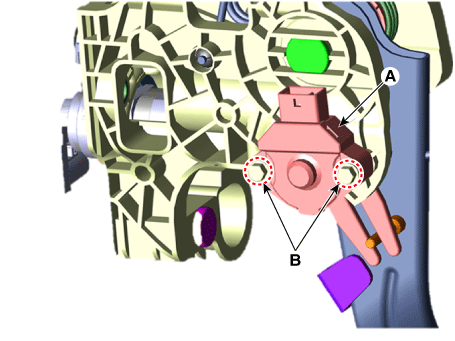

4.	Снимите замок зажигания и выключатель сцепления (А) после откручивания болтов. (Б).

Монтаж

Установите, используя следующую процедуру.

※ Как установить замок зажигания и выключатель сцепления

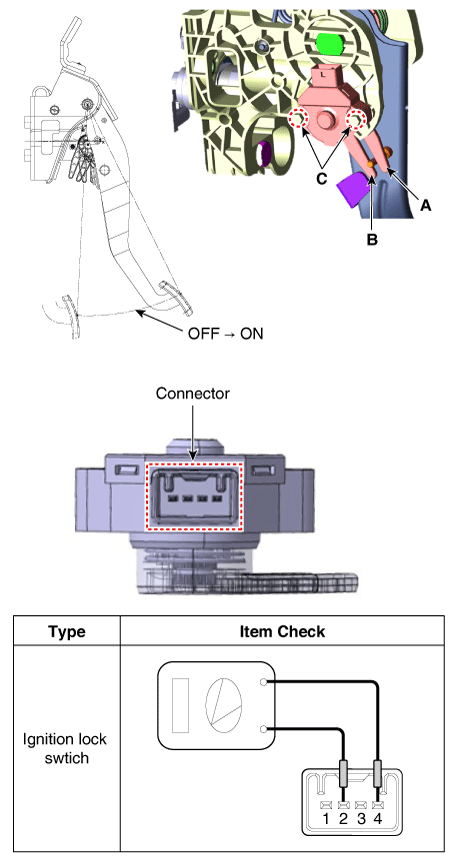

(1)	После вставки рычага переключения (А) в штифт педали сцепления (B), предварительно затяните болт крепления переключателя (C).

(2)	Установите выключатели сцепления так, чтобы убедиться, что электрический ток подается на штифты ② и ④.

(3)	Закрепите педаль сцепления на выключателе замка зажигания OFF→ON ходы (Д).

(4)	Зафиксировав педаль, поверните переключатель по часовой стрелке и против часовой стрелки. чтобы установить его в положение при переходе от OFF к ON. Затем, затяните крепежный болт (C) до указанного момента затяжки.

(5)	Завершив сборку, еще раз проверьте, что переключатель правильно работает.

ВЫКЛ. → ВКЛ. Положение (D)

Бензин 1,6: 121,8 ± 7,7 мм (4,7953 ± 0,3031 дюйма)

Бензин 2,0 / Дизель 1,6 / Бензин 1,6 T-GDI: 127,5 ± 7,7 мм (5,0197 ± 0,3031 дюйма)

Момент затяжки :

2,0–5,9 Н·м (0,2–0,6 кгс·м, 1,4–4,3 фунт-фут)

Крышка сцепления и диск

Компоненты и расположение компонентов Компоненты [Бензин 1.6 / Дизель 1.6 / Бензин 1,6 Т-ГДИ] 1. Механическая коробка передач в сборе 2. Кожух сцепления в сборе...

Переключатель сцепления

Технические характеристики Технические характеристики Элемент Технические характеристики Рабочее напряжение 12,5 В постоянного тока ± 0,3 В Рабочая сила В ...
